FTF32—56R 使用说明书 Rev.00 34 4-3-3. 辅助止动器爪的更换 1) 辅助止动器爪的构成 2) 更换顺序 ①拧松偏心轴固定螺丝，取出各弹簧的止动器爪。 ②更换辅助止动器爪。（此时，应往爪的内径部分涂抹润滑脂。） ③按照图 8-2-7 进行安装，让弹簧钩挂到下图的销子上，从背面临时固定固定螺丝。此时，进 行传送，确认此爪是否可以进行推顶。 ④转动偏心轴，调整成传送时止动器爪和辅助止动器爪可以同时进入棘轮盘的谷里。 调…
FTF32—56R 使用说明书 Rev.00
33

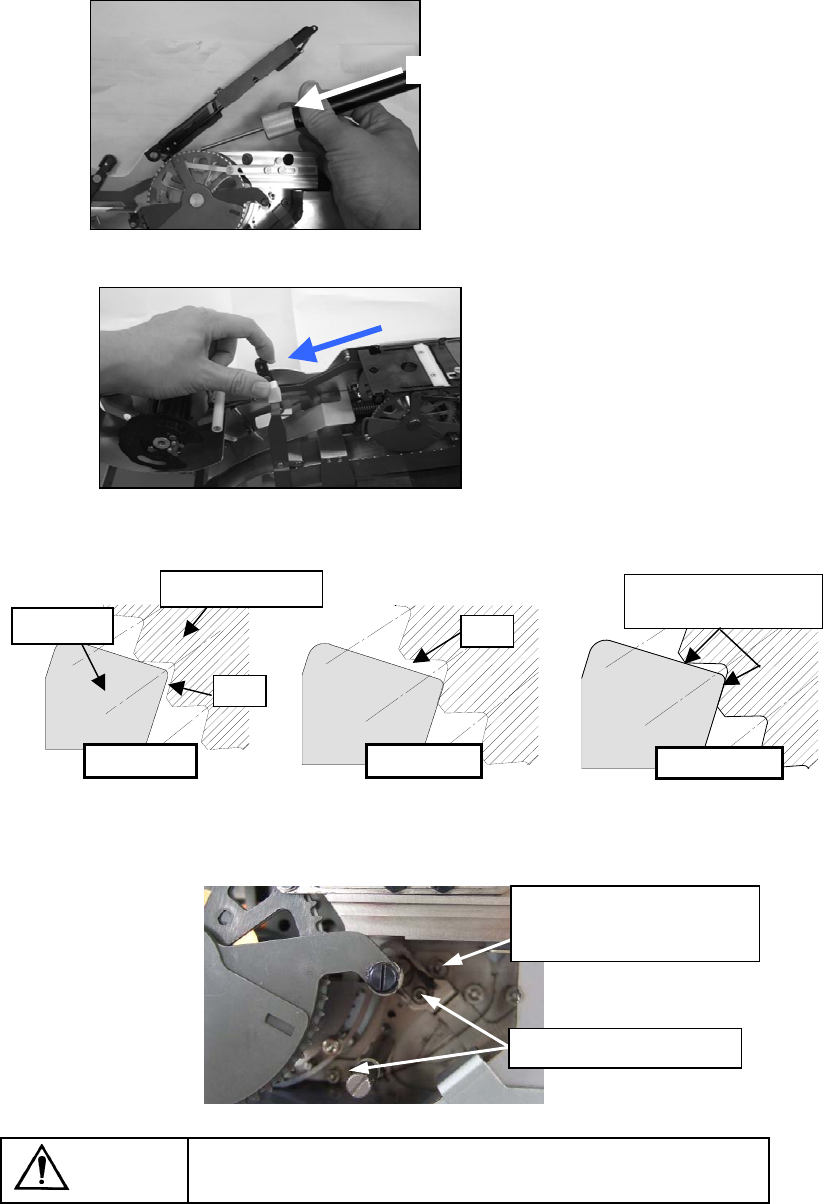

⑨ 请按照 4-3-1 的说明调整棘轮爪的殆及位置的间隙。
⑩ 确认传送量。
(a)打开上盖，向链轮盘的齿施加逆转方向荷重（8Ｎ～10Ｎ），使其不容易转动（为了形成
与挂了带相同的状态）。
(b)拉手动传送杆，成为传送的状态。
(c)在上述的状态下，请确认止动器爪是否在下图所示的合适位置。
(d)如果不在合适位置，请调整止动板。
请拧松止动板固定螺丝和偏心轴固定螺丝之后，转动止动器偏心轴，调整止动器的位置。
注意
调整时，需要专用的供料器调整夹具。
有关调整夹具，请参照调整夹具使用说明书。
偏心轴固定螺丝（背面）
止动器偏心轴
止动板固定螺丝
图 4-3-6
图 4-3-7
传送过度
传送不足
ラチェットホイール
止动器爪
间隙
顶到两侧的状态
（间隙 0～0.1mm）
合适位置
间隙
8～10Ｎ
图 4-3-8
FTF32—56R 使用说明书 Rev.00
34

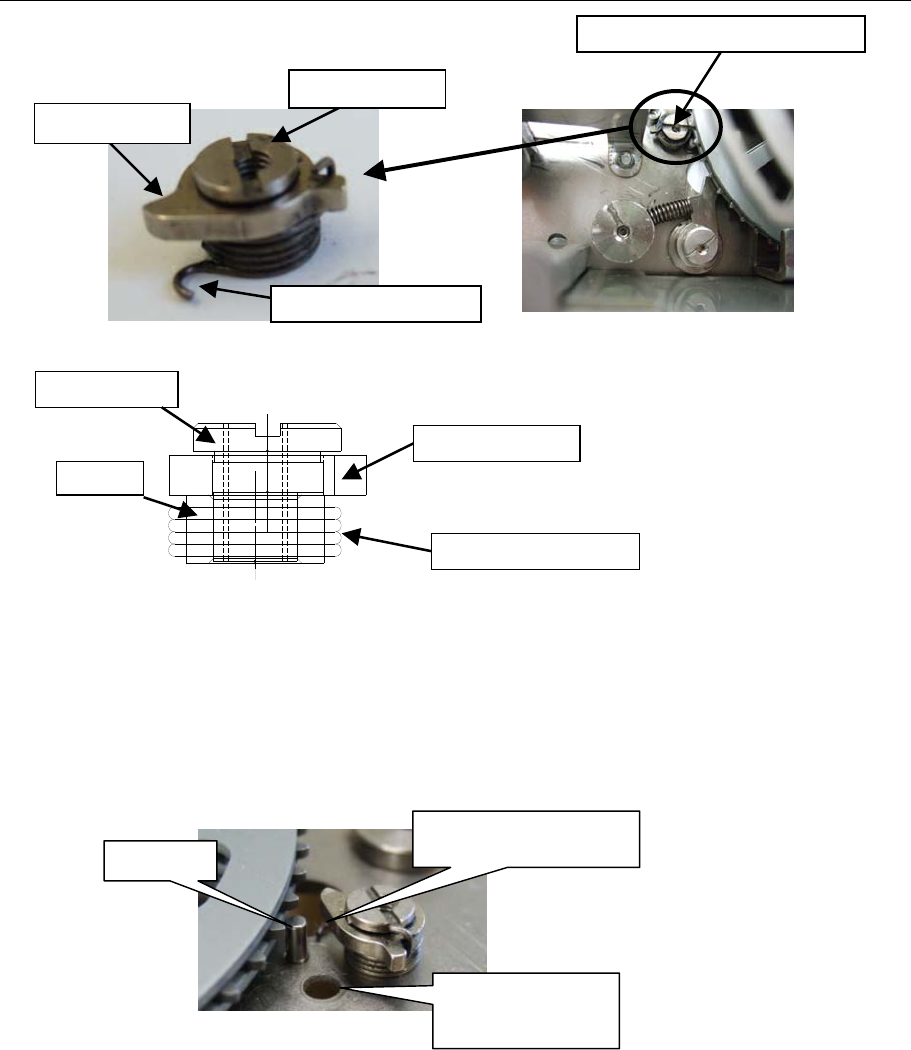

4-3-3.辅助止动器爪的更换
1)辅助止动器爪的构成
2)更换顺序
①拧松偏心轴固定螺丝，取出各弹簧的止动器爪。
②更换辅助止动器爪。（此时，应往爪的内径部分涂抹润滑脂。）
③按照图 8-2-7 进行安装，让弹簧钩挂到下图的销子上，从背面临时固定固定螺丝。此时，进
行传送，确认此爪是否可以进行推顶。
④转动偏心轴，调整成传送时止动器爪和辅助止动器爪可以同时进入棘轮盘的谷里。
调整后，用固定螺丝固定偏心轴。
⑤再次确认止动器爪和辅助止动器爪是否可以同时进入棘轮盘的谷里。
平行销
插入平行销让钩可以
挂上。
从背面利用此孔
用固定螺丝进行
固定。
辅助
止
动
器环
辅助
止
动
器爪
片芯轴
偏
心
轴固定螺
丝（
背面
）
偏
心
轴
辅助
止
动
器爪
环
辅助
止
动
器环
图 4-3-9
图 4-3-10
FTF32—56R 使用说明书 Rev.00
35

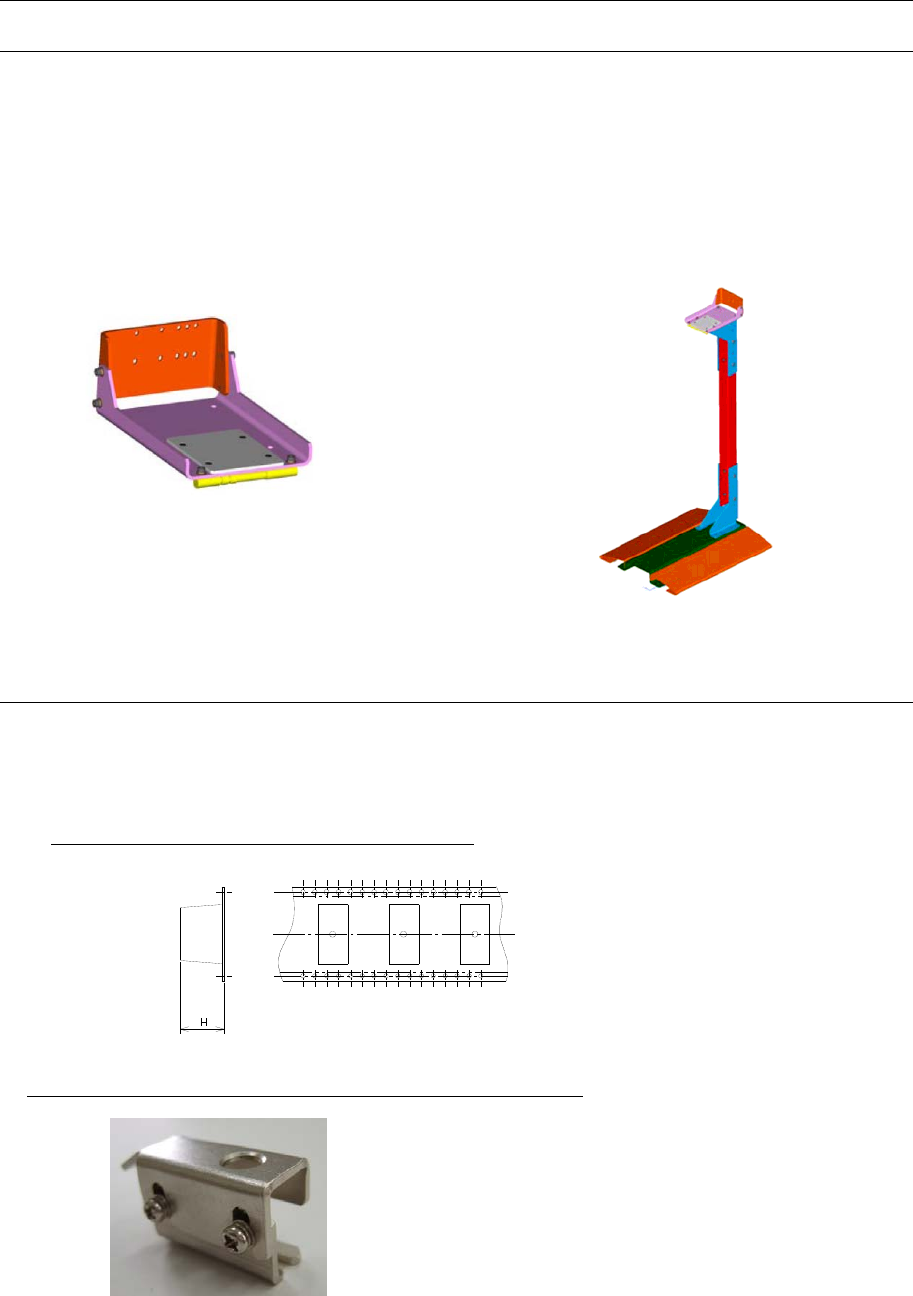

5.选项
5-1. 带盘安装座
与向供料器元件槽的安装方法相同，固定带式供料器，是为进行带盘更换作业的带盘安装座。
为了在正确地保持供料器的状态下安装供料带，它可以提高供料带的安装性，节省作业空间，
防止供料器掉落。
①带盘安装座(无脚) ②带盘安装座（带脚）
用螺丝把安装座固定到机台等上使用。
5-2.轧花座
元件的宽度和长度都长，深度浅的类型时，把轧花座放置到带式供料器的元件吸附位置，可以
提高吸附元件的稳定性。
可以使用轧花座的轧花深度 H：1.0mm～8.0mm
注）对应机种为 FTFR（FF***R）。过去的 FTF 机种不能使用。
