2.使用方法
2-1. 带盘的安装和拆卸
2-1-1. 带的安装方法

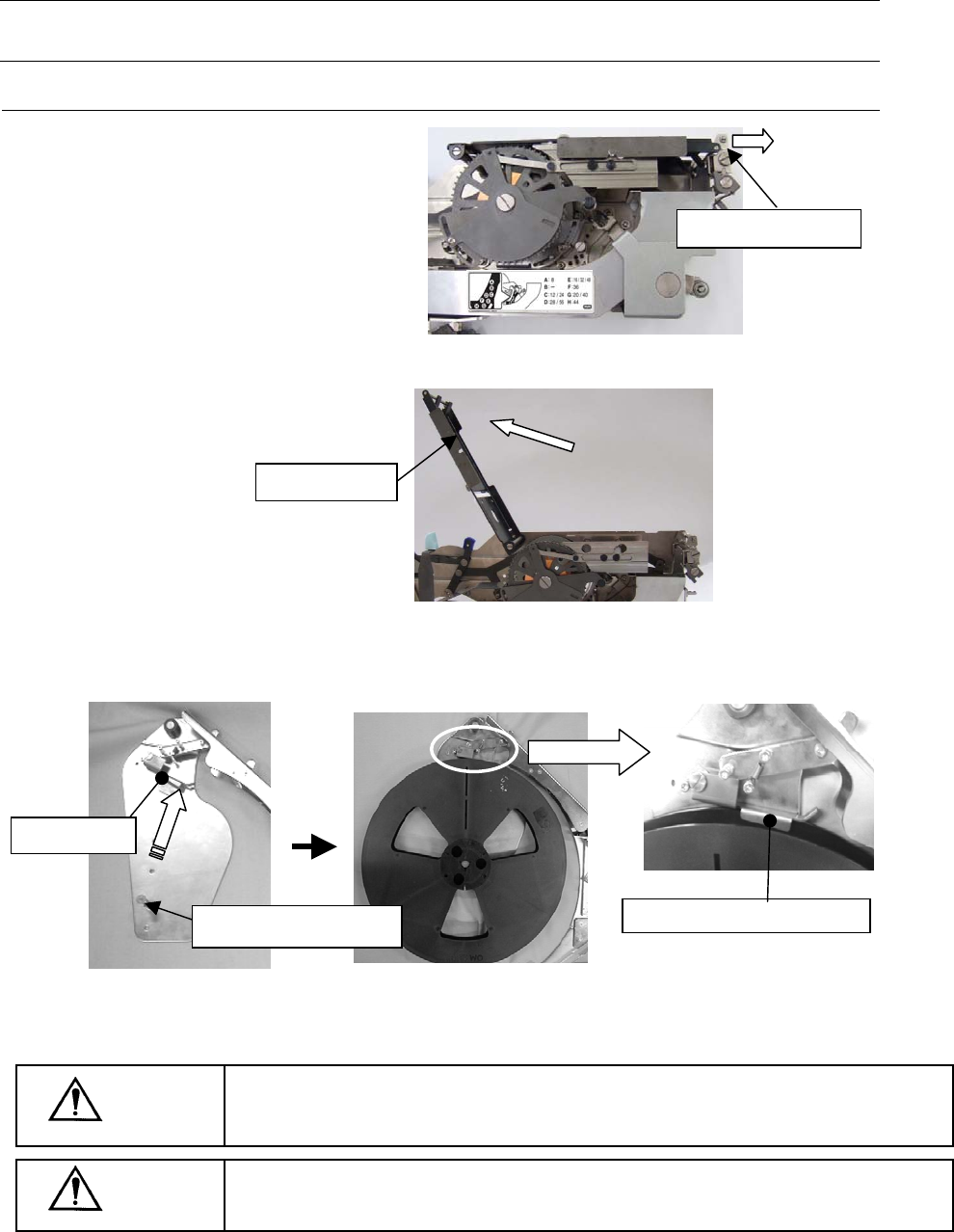

1) 请向箭头方向按压上盖钩，解除钩的
锁定。
2）请朝箭头方向上抬上盖，准备
安装带。
3) 请向箭头方向按压带盘制动器(图2-1-3)，把带盘安装到带盘钩轴。安装了带盘后，把带盘
制动器顶到带盘外周的凸缘上。
注意
安装了带盘制动器后，请确认带盘外周凸缘部和带盘制动器应相接触着。(图
2-1-3)
如果带盘制动器安装得不正确，就不能发挥正常的功能。
注意
带的安装时，需要一定的护带接头长度。长度不足时，请用对接用的连接带连接
已经使用完的带的护带。
带盘外周凸缘部
带盘钩轴
带盘制动器
上盖钩
上盖
図 2-1-2
图 2-1-3
图 2-1-1
FTF32—56R 使用说明书 Rev.00
7
4）请把传送带穿过供料器上部通道(箭头的
方向)，然后拉出到上盖的下面。
5）请把护带穿过上盖的剥离槽。
6）把传送带的孔安装到棘轮盘的齿上，然后
关好上盖。
7）向锁定方向按上盖钩，锁定好挂钩。
护带
剥离槽
请确认链轮盘的传
送齿是否确实地进
入到传送带的孔
里。
图 2-1-4
图 2-1-5
图 2-1-6
关好上盖。
锁定好挂钩。
※确认上盖钩是否正常地关闭。注意
不要折皱。
图 2-1-7
FTF32—56R 使用说明书 Rev.00
8
8）把护带从导向辊的下面穿过。
注意
·关闭了上盖后，请确认链轮盘的传送齿是否确实地进入了传送带的孔里。(图
2-1-6）
传送齿如果没有进入传送带的孔里的话，就不能正常地传送带。
·关闭了上盖后，请确认上盖钩是否正常地关闭着。(图 2-1-7）
上盖如果没有正确地安装的话，就不能发挥正常的功能。
·安装传送带时，请确认带的前端是否没有弯曲、勾挂的情况。
如果带的前端不能顺畅地通过的话，传送带有可能不能正常地传送元件。
·手动传送时，请确认护带是否没有被传送到剥离部位的前面。
9）请逆时针方向转动带架让带夹紧器朝上。
在此状态下，用手指按压带架的金属板，
停止转动，然后逆时针方向转动带架，从
供料器主体卸下来。
10）请重卸下的带架解除带夹紧器的锁定，然后把带架安装到供料器主体。
注意
在此状态下开动供料器的话，被解除锁定的带夹紧器有可能与其他部件相碰，
因此请在固定完带夹紧器之后在开动供料器。
解除带夹紧器
图 2-1-8
图 2-1-9
图 2-1-10
导向辊
带架
金属板侧
安装带架
