2 Die Programmübersicht Erste Schritte mit SIPLACE Pro 17.1 (R20 -1) 2.2 Die Bedienoberfläche Ausgabe 04/2020 14 2 Symbol Produktobjekt Bauelement e Gehäus eformen Passmarken Bestücklisten Leiterplatten / Lei terplattenf…
Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 2 Die Programmübersicht
Ausgabe 04/2020 2.2 Die Bedienoberfläche
13
2.2.3 Die Strukturansichten
In den Strukturansichten werden Ihnen die Verzeichnisse und Verzeichnisstrukturen für alle Ob-
jekte angezeigt, die im Server gespeichert werden. In SIPLACE Pro stehen die Strukturansichten
für Produktobjekte und Betriebsmittel zur Verfügung. Sind für einzelne Objekte Kommentare ein-
getragen und der Änderungsstand vergeben, wird das angezeigt
Für jeden Objekttyp ist ein eigenes Strukturfenster vorhanden. Sie können diese Strukturansich-
ten ein- bzw. ausblenden.
2.2.3.1 Produktobjekte
Abb. 2.2 - 6 Produktobjekte - Beispiel: Strukturansicht - Gehäuseformen
Legende
Durch Klicken auf die Symbole gelangen Sie zu den entsprechenden Produktobjekten.
(1) Anzeigebereich für Kommentare und dem
Änderungsstand
1
2 Die Programmübersicht Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
2.2 Die Bedienoberfläche Ausgabe 04/2020
14
2
Symbol Produktobjekt
Bauelemente
Gehäuseformen
Passmarken
Bestücklisten
Leiterplatten / Leiterplattenfamilien
Tische
Rüstungen
Lose
Aufträge
Restriktionen
Förderervorrat
Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 2 Die Programmübersicht
Ausgabe 04/2020 2.2 Die Bedienoberfläche
15
2.2.3.2 Betriebsmittel
2

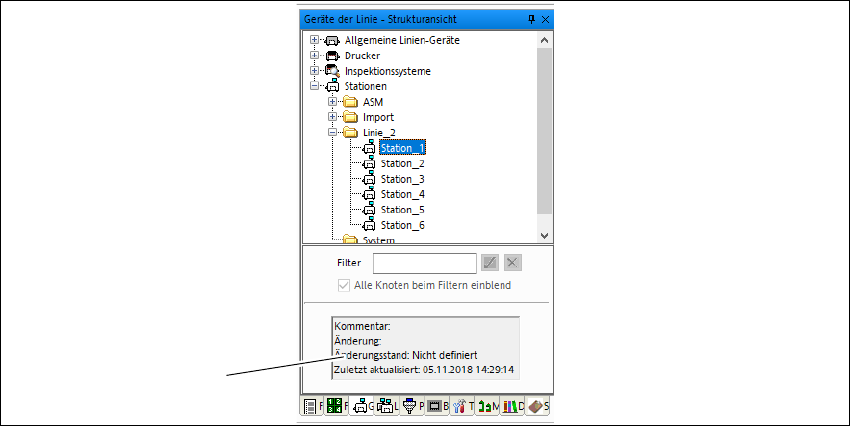

Abb. 2.2 - 7 Betriebsmittel - Beispiel: Strukturansicht - Geräte der Linie
Legende
(1) Anzeigebereich für Kommentare und dem
Änderungsstand
1
