Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 2 Die Programmübers icht Ausgabe 04/2020 2.2 Die Bedienoberfläche 17 2.2.4 Auto-Hide für die Strukturansichten Abb. 2.2 - 8 Auto-Hide - Beispiel : Strukturansicht - Gehäuseform…
2 Die Programmübersicht Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
2.2 Die Bedienoberfläche Ausgabe 04/2020
16
Durch Klicken auf die Symbole gelangen Sie zu den entsprechenden Betriebsmittel-Objekten.
2
Symbol Betriebsmittel
Förderer
Flächenmagazine
Geräte der Linie (Stationen, Drucker, Allgemeines Linien-Gerät, Inspektions-
systeme)
Linien
Pipetten
Bauelemente-Verpackungen
Tools (Support-Pin-Listen, Vakuum -Tooling Typen, Dipping-Plattentypen)
Materialien (Verarbeitungsmaterial)
Drucker-Bibilothek (z. B. Druckerprogramme, Rakel, etc.)
Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 2 Die Programmübersicht
Ausgabe 04/2020 2.2 Die Bedienoberfläche
17
2.2.4 Auto-Hide für die Strukturansichten

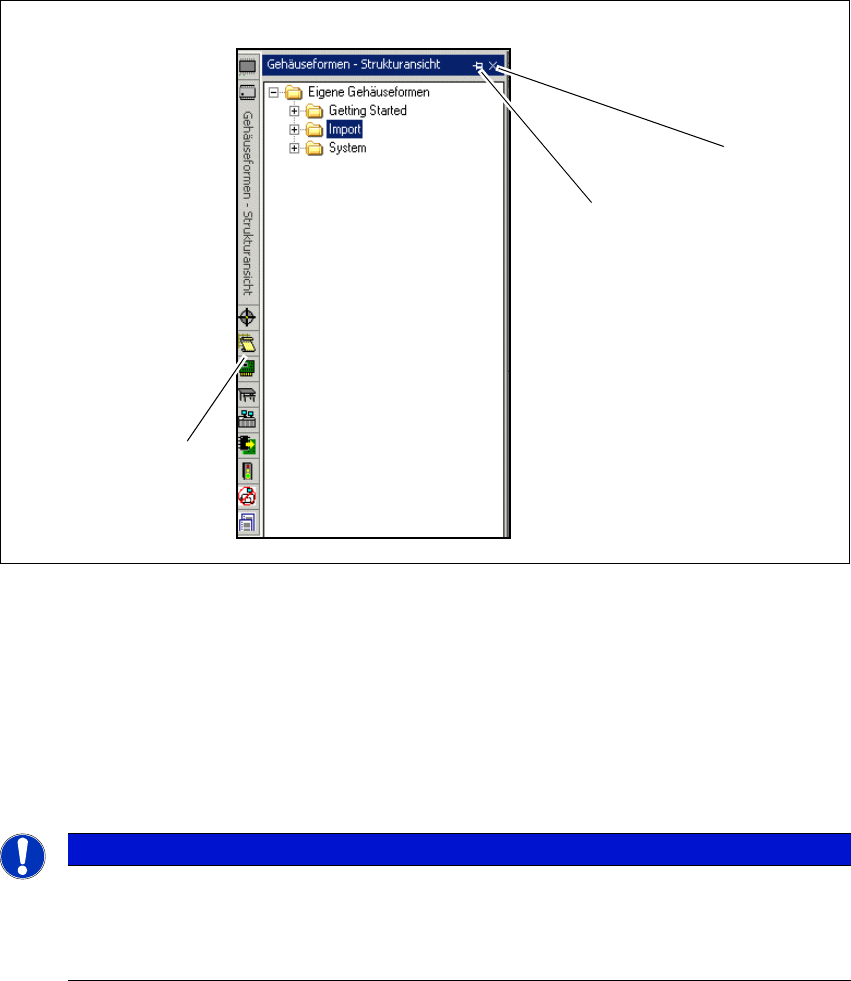

Abb. 2.2 - 8 Auto-Hide - Beispiel: Strukturansicht - Gehäuseformen
Legende
2
(1) Strukturansicht ausblenden (2) Auto-Hide aktivieren/deaktivieren
(3) Strukturansichten über Schaltflächen
zugänglich
Hinweis
Durch Doppelklick auf den blauen Balken über der Strukturansicht können Sie das Fens-
ter aus der Desk-Anordnung herauslösen und frei verschieben Durch erneuten Doppel-
klick verankern Sie das Fenster in der ursprünglichen Desk-Anordnung.
3
2
1
2 Die Programmübersicht Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
2.2 Die Bedienoberfläche Ausgabe 04/2020
18
2.2.5 Anzeige- und Bearbeitungsbereich
Im Anzeigebereich erscheint für jedes geöffnete oder neue Objekt ein Anzeigefenster, in dem das
Objekt grafisch dargestellt wird. Im Bearbeitungsbereich können Sie über Registerkarten die ent-
sprechenden Daten bearbeiten. Je nach Objekt werden die jeweiligen Registerkarten angeboten.
Falls vorhanden werden über die Symbolleiste zusätzliche Funktionen bereitgestellt.
Im Anzeigebereich können mehrere Fenster gleichzeitig dargestellt werden, wobei immer ein
Fenster im Vordergrund aktiv ist. Für das jeweils aktive Fenster werden auch die entsprechenden
Registerkarten im Bearbeitungsbereich angezeigt.

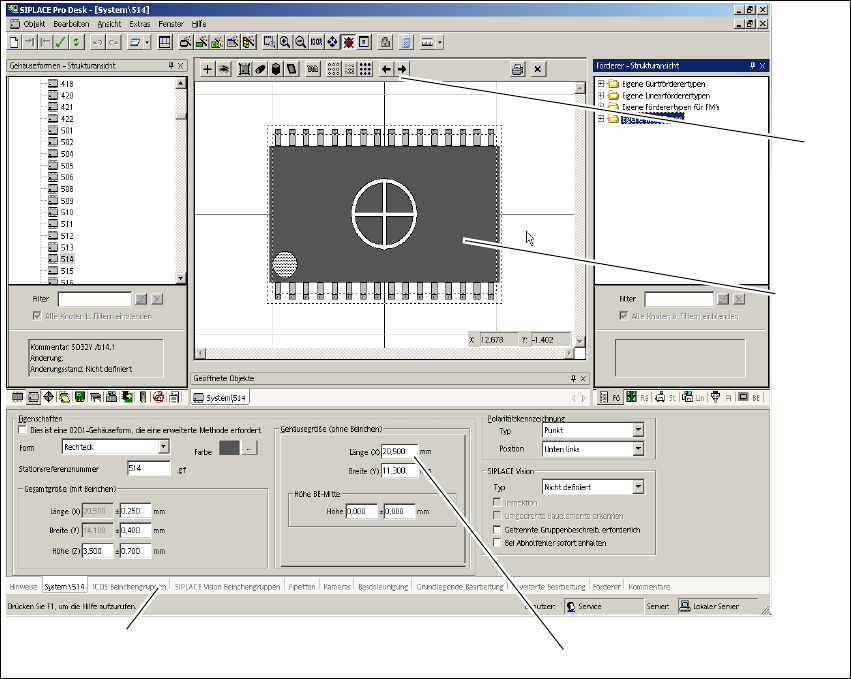

Abb. 2.2 - 9 Anzeigebereich/Bearbeitungsbereich - Beispiel: Gehäuseform-Editor
Legende
(1) Anzeigebereich (2) Bearbeitungsbereich
(3) Registerkarten (für das Beispiel Gehäuse-
form-Editor)
(4) Symbolleiste (für das Beispiel Gehäuse-
form-Editor)
3
2
1
4
