Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen Ausgabe 04/2020 3.4 Übung 3: Leiterplatte für die Bestückliste e rstellen 35 Abb. 3.4 - 1 Ergebnis: Bildschirmansicht "Leiterplatte mit Bestückliste" …
3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.4 Übung 3: Leiterplatte für die Bestückliste erstellen Ausgabe 04/2020
34
3.4 Übung 3: Leiterplatte für die Bestückliste erstellen
3.4.1 Leiterplatte mit Einfach-Nutzen erstellen
Ziel dieser Übung 3
Für die Bestückliste Single_Cluster eine Leiterplatte mit Einfach-Nutzen erstellen und zuweisen.
So wird‘s gemacht 3
Öffnen Sie den Leiterplatten-Editor über das Menü Objekt => Neu => Leiterplatte.
Selektieren Sie die Leiterplatte im Anzeigebereich.
Tragen Sie die Daten für die Leiterplatte ein.
Weisen Sie der Leiterplatte per Drag & Drop die Bestückliste Getting Started\Single_Clu-
ster zu.
Ergebnis 3
Die Leiterplatte wird mit der Bestückliste im Leiterplatten-Editor angezeigt und kann weiter bear-
beitet werden.
Größe
Länge (X) 160,000 mm
Breite (Y) 100,000 mm
Höhe 2 mm
Dicke Lötpaste 0,000 mm
Offset vom Nullpunkt zur Ecke
X 0,000 mm
Y 0,000 mm
Sonstiges
Standardausrichtung 0 Grad
Bezugs-Koordinatensystem Normal
Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen
Ausgabe 04/2020 3.4 Übung 3: Leiterplatte für die Bestückliste erstellen
35

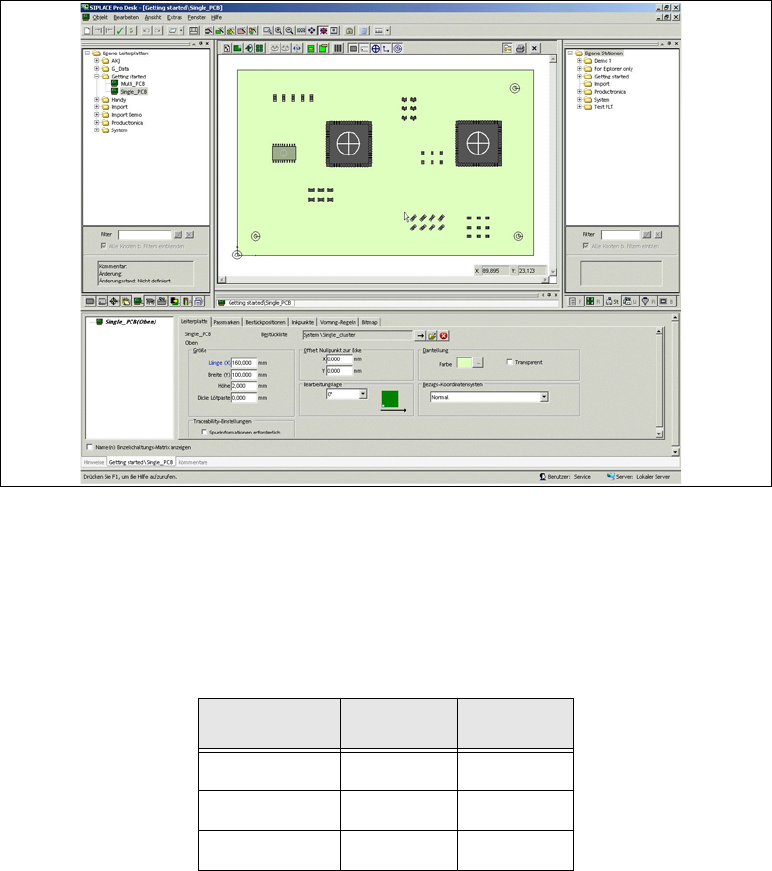

Abb. 3.4 - 1 Ergebnis: Bildschirmansicht "Leiterplatte mit Bestückliste"
Erzeugen Sie nun einen neuen Passmarkentyp und speichern Sie diesen unter der Nummer
99 im Passmarkentyp-Ordner "System" ab.
Weisen Sie der Leiterplatte drei Passmarken des Typs 99 mit nachfolgend aufgelisteten Ko-
ordinaten zu und aktivieren Sie diese für die Leiterplatten-Lageerkennung.
Schließen Sie die Leiterplatte.
Erstellen Sie im Dialogfeld Sichern als für diese Leiterplatte ein Verzeichnis Eigene Leiter-
platten\Getting Started.
Speichern Sie diese Leiterplatte unter den Namen Single_PCB.
Markentyp X Y
99 10.0 10.0
99 150.0 10.0
99 150.0 90.0
3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.4 Übung 3: Leiterplatte für die Bestückliste erstellen Ausgabe 04/2020
36
3.4.2 Leiterplatte mit Mehrfach-Nutzen erstellen
Ziel dieser Übung 3
Eine Leiterplatte mit Mehrfach-Nutzen erstellen und eine Bestückliste zuweisen. Sie wiederholen
die Schritte aus Übung 1 und Übung 2.
Vorbereitung 3
Erstellen Sie, wie in der Übung 1 beschrieben, die Bestückliste für die Leiterplatte mit Mehrfach-
Nutzen.
Importieren Sie mit dem Import Assistent für ASCII Centroid...die ASCII-Datei
ClusterBoard.cad im Zielverzeichnis von SIPLACE Pro C:\Programme\SIPLACE\SI-
PLACE Pro\Stammdaten.
Weisen Sie der Bestückliste die Gehäuseformdaten zu.
– Verwenden Sie dazu die Daten in der folgenden Tabelle:
Sichern Sie diese Bestückliste im Verzeichnis Eigene Bestücklisten\Getting Started und
vergeben den Namen Multi_Cluster.
Erstellen Sie eine Leiterplatte mit folgenden Abmaßen:
Sichern Sie diese Leiterplatte im Verzeichnis Eigene Leiterplatten\Getting Started und ver-
geben den Namen Multi_PCB.
Bauelemente Gehäuseformen
0805 103
SOT23 400
1206 105
0603 102
Größe
Länge (X) 150,000 mm
Breite (Y) 210,000 mm
Höhe 2 mm
Dicke Lötpaste 0,000 mm
