3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.5 Übung 4: Bestücklinie erstellen Ausgabe 04/2020
40
Ergebnis 3
Die Bestücklinie wird im Linien-Editor angezeigt.
Abb. 3.5 - 1 Ergebnis: Bildschirmansicht "Bestücklini"
Schließen Sie die Linie.
Erstellen Sie im Dialogfeld Sichern als für diese Linie ein Verzeichnis
Eigene Linien\Getting Started.
Speichern Sie diese Linie unter den Namen Line1_Lesson4.
Für diese Linie kann nun eine Anfangsrüstung erstellt werden. Weiter mit Übung 5: Auftrag mit
Anfangsrüstung erstellen.
Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen
Ausgabe 04/2020 3.6 Übung 5: Auftrag mit Anfangsrüstung erstellen
41
3.6 Übung 5: Auftrag mit Anfangsrüstung erstellen
3.6.1 Anfangsrüstung erstellen
Ziel dieser Übung 3
Eine Anfangsrüstung als Voraussetzung für einen Auftrag erzeugen. Damit ein Auftrag optimiert
werden kann, muss eine Anfangsrüstung vorhanden sein. Die Anfangsrüstung wird als Ausgangs-
punkt für die Optimierung festgelegt.
So erstellen Sie eine Anfangsrüstung 3
Öffnen Sie den Rüstungs-Editor über das Menü Objekt => Neu => Rüstung.
Wählen Sie unter Eigene Linien\Getting Started die Linie Line1_Lesson4.
Öffnen Sie im Strukturfenster der Registerkarte die Station1_D4 bzw. Station2_D3 und wäh-
len Sie die entsprechende Location (Siehe dazu Abb. 3.6 - 1 auf Seite 42)
Tragen Sie in der Registerkarte Kopf die Kopftypen und die BE-Kamera für beide Stationen
ein.
Station1_D4:
Location 1 RV 12 9xx
RV Camera X (28) 24.2x24.2
Location 2 RV 12 9xx
RV Camera X (28) 24.2x24.2
Location 3 RV 12 9xx
RV Camera X (28) 24.2x24.2
Location 4 RV 12 9xx
RV Camera X (28) 24.2x24.2
Station2_D3
Location 1 RV 12 9xx
RV Cam X (28) 24.2x24.2
Location 2 --
Location 3 Twin Head 5xx
IC Camera X (33) 66x50
Location 4 RV 6 8xx 9xx
RV Cam X (29) 32x32
3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.6 Übung 5: Auftrag mit Anfangsrüstung erstellen Ausgabe 04/2020
42
Ergebnis 3
Die Rüstung wird im Rüstungs-Editor angezeigt.

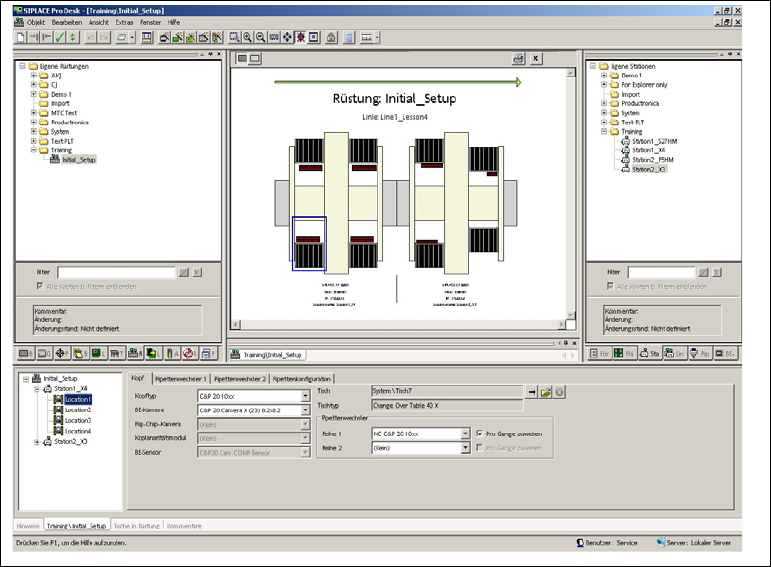

Abb. 3.6 - 1 Ergebnis: Bildschirmansicht "Rüstung
Schließen Sie die Rüstung und erstellen Sie im Dialogfeld Sichern als für diese Rüstung ein
Verzeichnis Eigene Rüstungen\Getting Started.
Vergeben Sie den Namen Initial_Setup.
Diese Rüstung kann nun einem Auftrag zugewiesen und optimiert werden. Weiter mit
Abschnitt 3.6.2 auf Seite 43.
