Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen Ausgabe 04/2020 3.2 Übung 1: Importieren der ASCII Centroid-Date n 29 Ergebnis 3 Eine S tückliste ist erstellt. W eisen Sie nun die Gehäuseformen zu (siehe dazu…
3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.2 Übung 1: Importieren der ASCII Centroid-Daten Ausgabe 04/2020
28
Erstellen Sie für diese Übung ein Verzeichnis Eigene Bauelemente\Getting Started.
Wählen Sie im Dialogfeld Schritt 5 von 6 folgende Verzeichnisse:
Klicken Sie auf Weiter.
Es erscheint das Dialogfeld Schritt 6 von 6. Die Struktur der Bestückliste wird als Vorschau
angezeigt.
Klicken Sie auf Fertig.
Die Bestückliste wird erstellt.
Dialogfeld/ Option Inhalt
Ordner Bauelemente (Lesen von) \Import
Ordner Bauelemente (Schreiben nach) \Getting Started (Erstellen)
Ordner Gehäuseform (Lesen von) <keines>
Ordner Gehäuseform (Schreiben nach) <keines>
Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen
Ausgabe 04/2020 3.2 Übung 1: Importieren der ASCII Centroid-Daten
29
Ergebnis 3
Eine Stückliste ist erstellt. Weisen Sie nun die Gehäuseformen zu (siehe dazu Abschnitt 3.2.2 auf
Seite 29). Für ein Bauelement ist keine Gehäuseform vorhanden und muss in Übung 2: Gehäu-
seform erstellen erstellt werden.

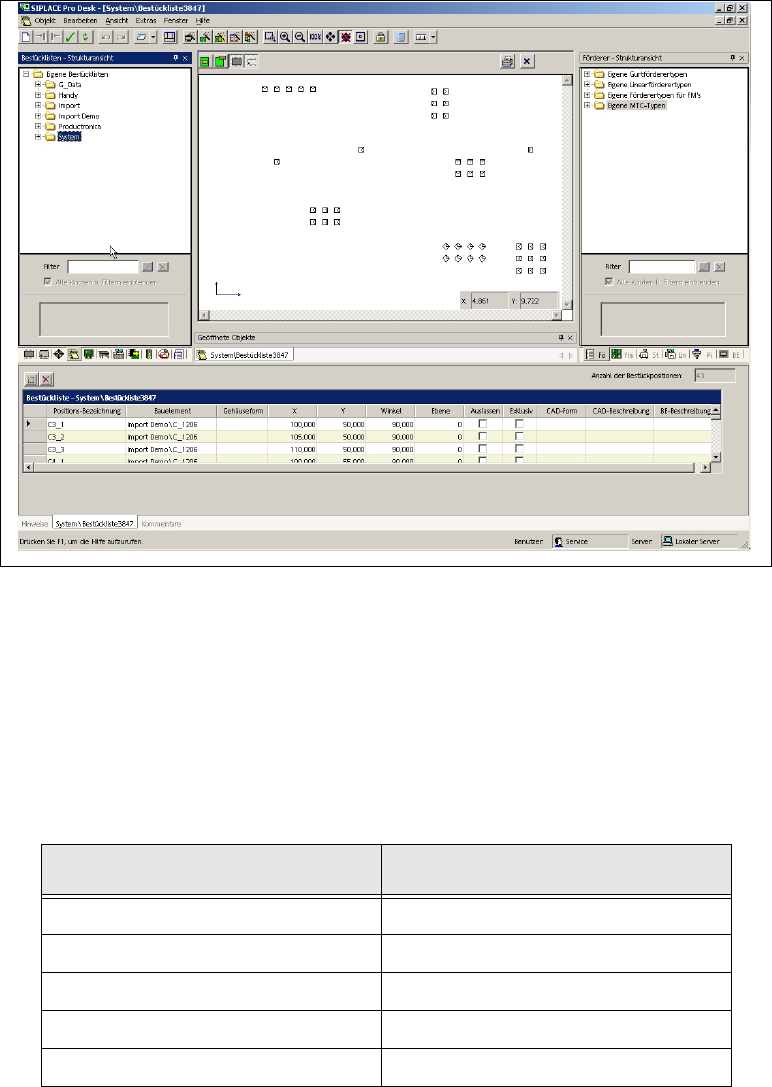

Abb. 3.2 - 1 Ergebnis: Bildschirmansicht "Bestückliste erstellt"
3.2.2 Zuweisen von Gehäuseformen zu Bauelementen
Wählen Sie die Strukturansicht der Gehäuseformen und öffnen Sie das Verzeichnis
System.
Weisen Sie der Bestückliste per Drag & Drop die entsprechenden Gehäuseformen zu.
– Verwenden Sie dazu die Daten in der folgenden Tabelle:
Bauelemente Gehäuseformen
MMELF 201
0805 103
SOT23 400
1206 105
PLCC 68 704
3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.2 Übung 1: Importieren der ASCII Centroid-Daten Ausgabe 04/2020
30
Ergebnis 3
Die Gehäuseformen sind zugewiesen. Für das Bauelement SO20L ist keine Gehäuseform vor-
handen und muss in Übung 2: Gehäuseform erstellen erstellt werden.

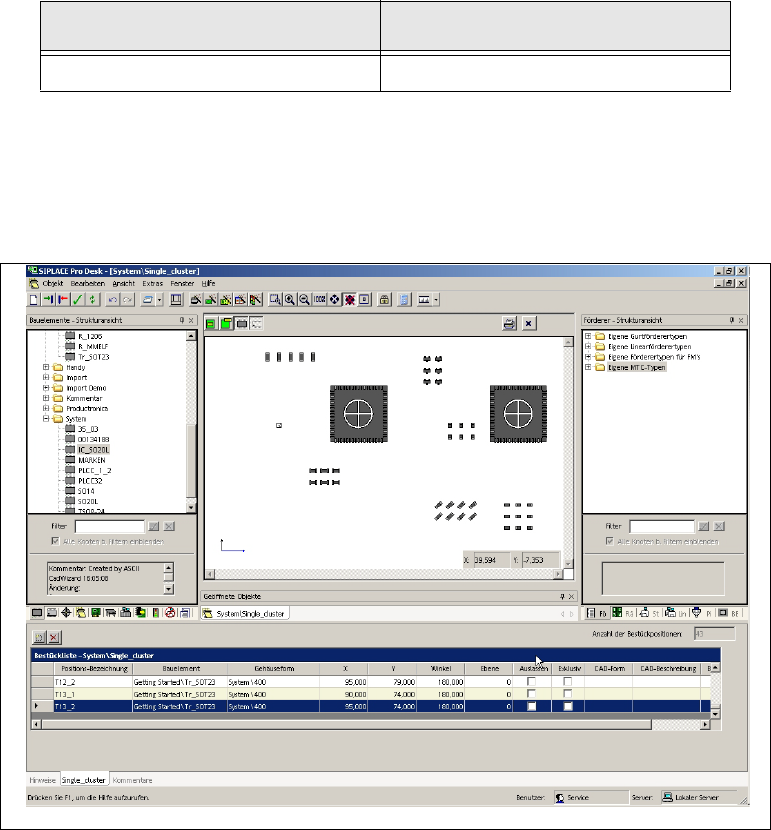

Abb. 3.2 - 2 Ergebnis: Bildschirmansicht "Bestückliste erstellt und Gehäuseformen zugewiesen
Schließen Sie diese Bestückliste.
Erstellen Sie im Dialogfeld Sichern als ein Verzeichnis
Eigene Bestücklisten\Getting Started.
Speichern Sie diese Bestückliste unter den Namen Single_Cluster.
SO20L Wird in Übung 2 von Ihnen erstellt.
Bauelemente Gehäuseformen
