Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 2 Die Programmübersicht
Ausgabe 04/2020 2.3 Voreinstellungen und Konfigurationen
23
2.3.5 Aktualisierung von Gehäuseform und Passmarken für SIPLACE Vision
Benutzen Sie dieses Tool, falls Sie vorhandene Gehäuseformen, Bauelemente und Marke-Typen
zum ersten mal mit Maschinen die SIPLACE Vision besitzen, verarbeiten wollen. Ebenso, wenn
Sie XML-Daten der Version 2.x, Linienrechner-Stammdaten oder CAD-Daten etc. importiert ha-
ben.
Dieses Tool dient außerdem dazu, Eigenschaften von vielen Objekten eines bestimmten Typs zu
verändern. Dazu kann man Objekte auswählen und durch Funktionen verändern (z. B. vorge-
schlagene Kameras bei Gehäuseformen hinzufügen).
Wählen Sie im Startmenü von Windows Start => Programme => SIPLACE Pro => Data
Maintenance.

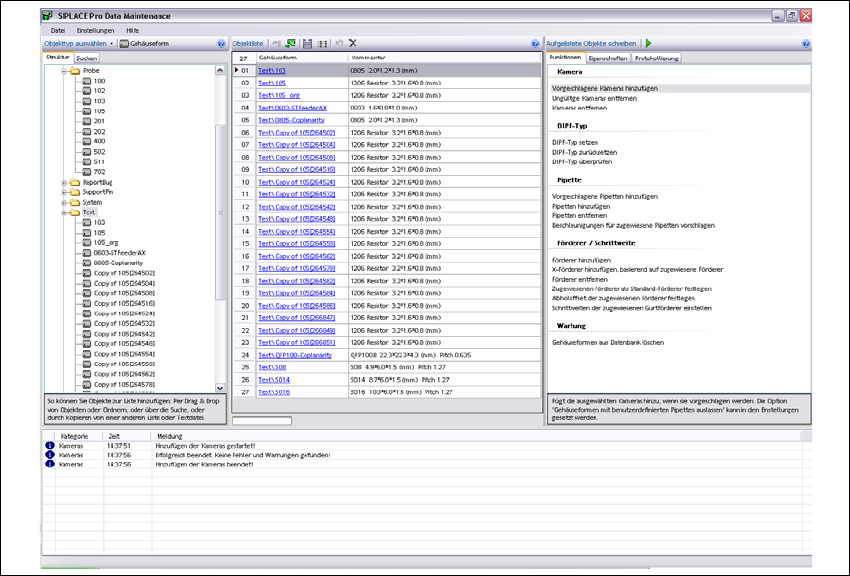

Abb. 2.3 - 4 SIPLACE Pro Data Maintenance
2 Die Programmübersicht Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
2.4 Übersicht über die Objekte in SIPLACE Pro Ausgabe 04/2020
24
2.4 Übersicht über die Objekte in SIPLACE Pro
Abb. 2.4 - 1 Übersicht über die Objekte in SIPLACE Pro
ASCII-Daten
Import
Bauelement-Editor
Leiterplatte/
Einzelschaltung
Bestückliste
Linien-Geräte-
Editor
Linien-Editor
Tisch-Editor Los-Editor
Optimierte
Rüstung
Anfangsrüstungs-
Editor
Line Control
GUI
SIPLACE
Maschinen
Gehäuseform-Editor
Gehäuseform-Assistent
Flächenmagazin-Editor
Auftrags-Editor
Bearbeitungs-Daten
Restriktion Förderervorrat
Kopf und Pipettenwechsler-
Konfiguration
Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen
Ausgabe 04/2020 3.1 Einführung/Übersicht
25
3 Praxisübungen
3.1 Einführung/Übersicht
Anhand von einfachen Praxisbeispielen finden Sie einen Einstieg in SIPLACE Pro. Die Praxis-
übungen bauen aufeinander auf und zeigen den strukturierten Ablauf von den CAD-Daten bis
zum Download an die Maschine. Die Praxisbeispiele erheben keinen Anspruch auf Vollständigkeit
und decken die grundlegenden Funktionen von SIPLACE Pro ab.
Abb. 3.1 - 1 Praxisbeispiele - Übersicht
