Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen Ausgabe 04/2020 3.5 Übung 4: Bestücklinie erstellen 39 3.5 Übung 4: Bestücklinie erstellen Ziel dieser Übung 3 Um eine Anfangsrüstung erstellen zu können, muss …
3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.4 Übung 3: Leiterplatte für die Bestückliste erstellen Ausgabe 04/2020
38
Übernehmen Sie die Daten mit OK.
Ergebnis 3
Die Leiterplatte mit Mehrfachnutzen wird im Leiterplatten-Editor angezeigt und kann weiter bear-
beitet werden.

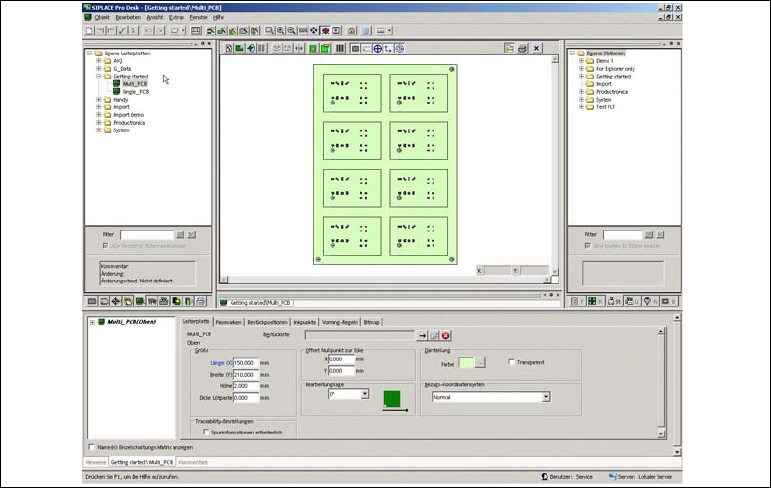

Abb. 3.4 - 2 Ergebnis: Bildschirmansicht "Leiterplatte mit Bestückliste als Mehrfach-Nutzen"
Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen
Ausgabe 04/2020 3.5 Übung 4: Bestücklinie erstellen
39
3.5 Übung 4: Bestücklinie erstellen
Ziel dieser Übung 3
Um eine Anfangsrüstung erstellen zu können, muss eine Bestücklinie definiert und konfiguriert
worden sein.
So erstellen Sie eine Bestücklinie 3
Öffnen Sie den Stations-Editor über das Menü Objekt => Neu => Station
Wählen Sie den Stations-Typ SIPLACE D4 und bestätigen Sie mit OK.
Tragen Sie die Stationsparameter für diese Bestückstation ein.
Schließen Sie die Station und erstellen Sie im Dialogfeld Sichern als für diese Station ein
Verzeichnis Eigene Stationen\Getting Started.
Vergeben den Namen Station1_D4.
Öffnen Sie den Stations-Editor über das Menü Objekt => Neu => Station
Wählen Sie den Stations-Typ SIPLACE D3 und bestätigen Sie mit OK.
Tragen Sie die Stationsparameter für diese Bestückstation ein.
Schließen Sie die Station und vergeben Sie unter Eigene Stationen\Getting Started den
Namen Station2_D3.
Öffnen Sie den Linien-Editor über das Menü Objekt => Neu => Linie.
Bringen Sie den Cursor in die Registerkarte Stationen.
Ziehen Sie per Drag & Drop die beiden Bestückstationen Station1_D4 und anschließend
Station2_D3 in den Anzeigebereich der Linie.
3
Host-Name <keiner>
IP-Adresse 172.22.1.1
Softwareversion 605
Host-Name <keiner>
IP-Adresse 172.22.1.2
Softwareversion 605
Hinweis
Bei Einsatz der SIPLACE Maschinen der D-Serie und X-Serie müssen die GF-Daten für
die Verwendung mit dem digitalen Visions-System konvertiert werden. Bitte wenden Sie
sich hierzu an den regionalen Servicetechniker.
3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.5 Übung 4: Bestücklinie erstellen Ausgabe 04/2020
40
Ergebnis 3
Die Bestücklinie wird im Linien-Editor angezeigt.
Abb. 3.5 - 1 Ergebnis: Bildschirmansicht "Bestücklini"
Schließen Sie die Linie.
Erstellen Sie im Dialogfeld Sichern als für diese Linie ein Verzeichnis
Eigene Linien\Getting Started.
Speichern Sie diese Linie unter den Namen Line1_Lesson4.
Für diese Linie kann nun eine Anfangsrüstung erstellt werden. Weiter mit Übung 5: Auftrag mit
Anfangsrüstung erstellen.
