Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen Ausgabe 04/2020 3.7 Übung 6: Den Auftrag optimieren 49 3.7.3 Schnellübersicht und Report s der Ergebnis-Rüstungen Ziel dieser Übung 3 Der Auf trag wird optimier…
3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.7 Übung 6: Den Auftrag optimieren Ausgabe 04/2020
48

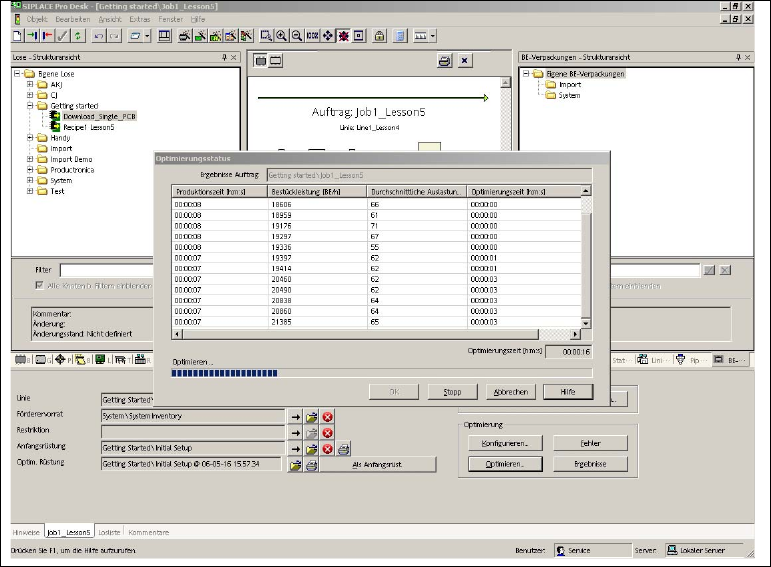

Abb. 3.7 - 4 Ergebnis: Bildschirmansicht "Optimierungsstatus"
Bestätigen Sie mit OK.
Sichern Sie diese optimierte Rüstung unter dem vorgeschlagenen Namen.
Öffnen Sie die Ergebnisrüstung und setzen Sie al le Bauelemente und Förderer auf "festge-
rüstet". Speichern Sie die Rüstung.
Setzen Sie die Ergebnisrüstung im Auftragseditor "Als Anfangsrütung".
Diese Rüstung dient nun als Ausgangsrüstung für späterre Nachoptimierungen nach Änderun-
gen.
Erste Schritte mit SIPLACE Pro 17.1 (R20-1) 3 Praxisübungen
Ausgabe 04/2020 3.7 Übung 6: Den Auftrag optimieren
49
3.7.3 Schnellübersicht und Reports der Ergebnis-Rüstungen
Ziel dieser Übung 3
Der Auftrag wird optimiert und eine optimierte Rüstung (Ergebnis-Rüstung) wird erstellt. Die Er-
gebnis-Rüstungen können in einer Schnellübersicht angezeigt, oder in Form eines Reports aus-
gedruckt werden.
So starten Sie den Report 3
Wechseln Sie in die Registerkarte Auftrag, und wählen Sie im Bearbeitungsfeld Optimie-
rung die Schaltfläche Ergebnisse...
Die Schnellübersicht der Optimierungs-Ergebnisse für den Auftrag wird geöffnet.

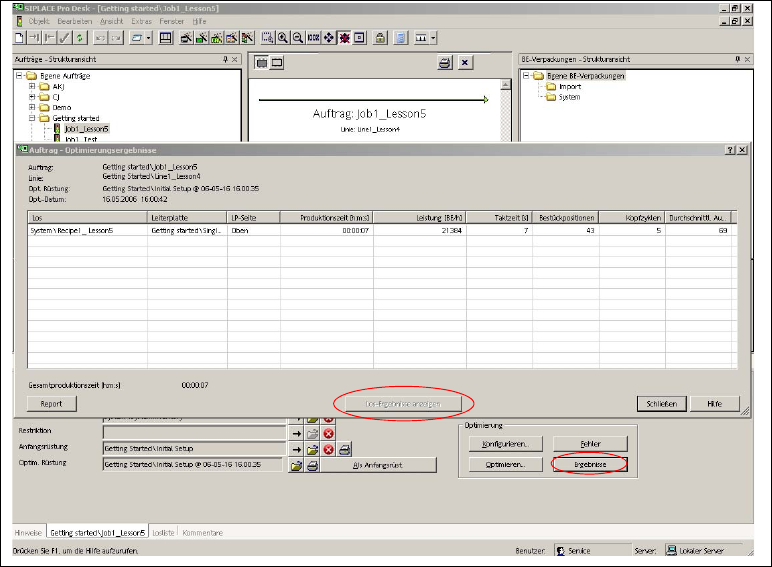

Abb. 3.7 - 5 Ergebnis: Bildschirmansicht "Schnellübersicht der Optimierungsergebnisse"
Markieren Sie die Zeile und wählen Sie die Schaltfläche Los-Ergebnisse anzeigen. Es wer-
den die ermittelten Optimierungs-Ergebnisse für die einzelnen Bestückköpfe, die Auslastung
der Station bzw. der Linie, sowie die Pipettenkonfiguration dieses Loses angezeigt.
3 Praxisübungen Erste Schritte mit SIPLACE Pro 17.1 (R20-1)
3.7 Übung 6: Den Auftrag optimieren Ausgabe 04/2020
50
Abb. 3.7 - 6 Optimierungsergebnisse für das Los (Bestückköpfe und Pipettenkonfiguration)
