UltimusV特長
• 吐出時間、吐出圧、バキューム圧を電子制御可能。
• 吐出時間、吐出圧、バキューム圧を同時に表示。
• 一定回数の吐出あるいは経過時間後に、ディスペンスパラメーターを調整するオート
イン クリメント機能。
• 吐出パターンを自動に繰り返すオートシーケンス機能。
• プログラムメモリープログラムメモリー設定数 400。
• 前面パネルのキーパッドあるいは外部PC/PLCより、プログラムを選択可能。
• 連続吐出モード、時間モード、ティーチモードの切り替えが可能。
• 前面パネルにある手動キーも使用可能。
• ティーチ機能。
• マルチレベルのオペレーターロックアウト機能。
• 警告表示。
• サイクル 終了フィードバックループ。
• データ入力用0〜9のキーパッド。
• 明るさ調整可能なLCDディスプレー。
• 上下矢印ボタンで、簡単ナビゲーション。
• 外部PCインターフェイスによるデータ入力。
• サイクルカウンター表示。
• 標準RS‑232プロトコルに準拠したRC‑232インターフェイス。
• 外部ESD接地プラグへの接続による静電気放電からの保護。
• 0〜100psi (0.6〜7.0bar/0.06〜0.70MPa )のエアー圧力範囲。0〜18水柱イン
チのバキューム圧範囲。
• D‑sub15ピンのI/Oおよび9ピンの通信接続。
• アラーム入力/出力、I/O信号。
Ultimus V 高精密液剤ディスペンサー
10
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

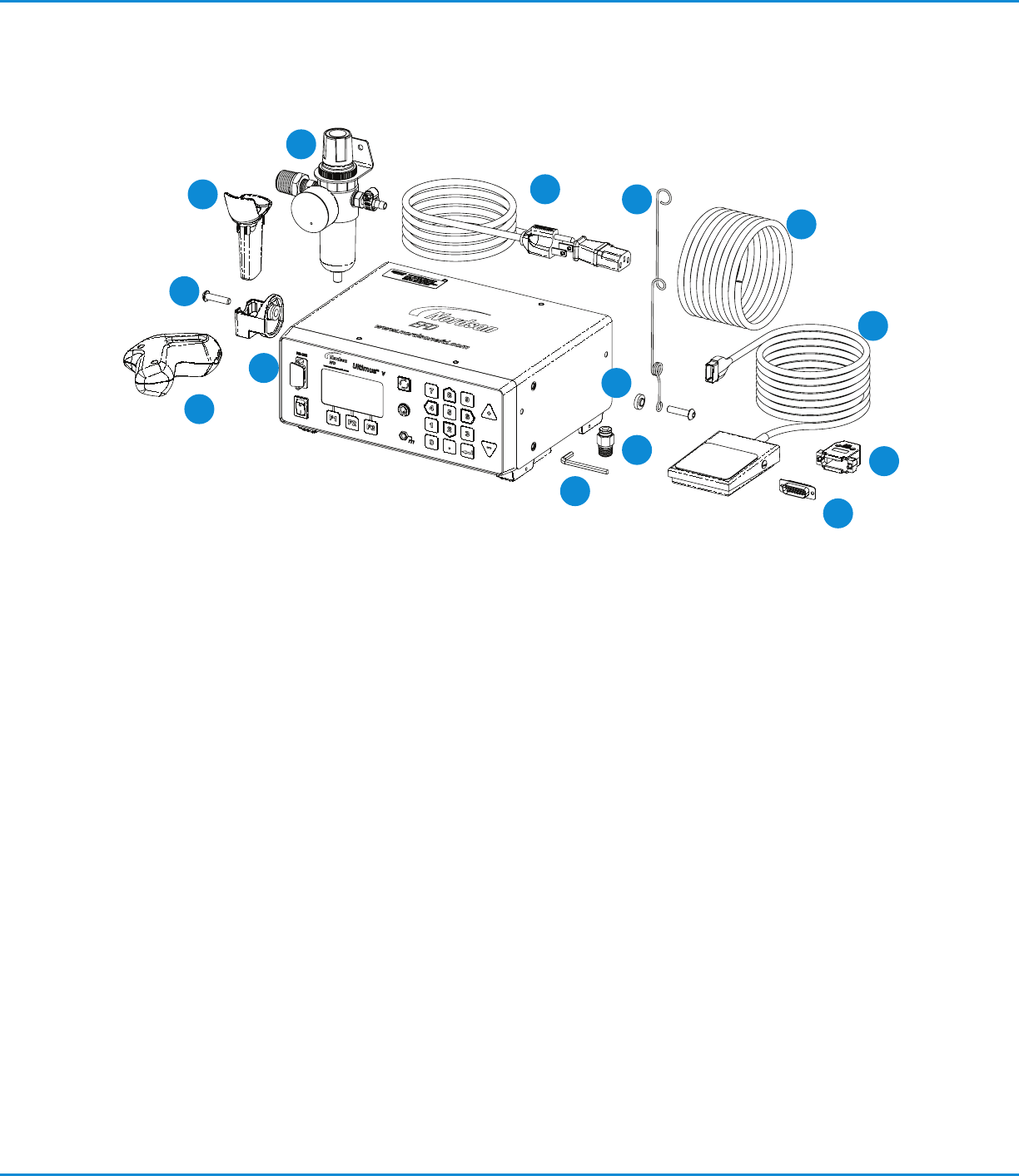

UltimusVディスペンサーには下記のものが同梱されています。
1.
外径6mm青いウレタンチューブ
2.
D‑Sub15ピン コネクターはんだタイプ
3.
D‑Sub15ピン バックシェル
4.
チューブ保持用アダプター
5.
フィルターレギュレーター
6.
電源コード、アメリカ用プラグ（接地付き二極）
7.
フットペダルアッセンブリ
8.
シリンジホルダースリーブ
9.
シリンジホルダー
10.
シリンジホルダー
11.
チューブサポート固定ワッシャー
12.
継手1/4NPT 外径6mm
13.
六角レンチ4mm
14.
ネジM6 x 25mm
（ここに表示されていないもの）
Optimumコンポーネント一覧表お客様ご意見カード
ドットテストシート
Box of 50 tip caps
同梱物
ディスペンサーと同梱物を開梱し、きれいな作業テーブルに並べてください。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Ultimus V 高精密液剤ディスペンサー
11
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

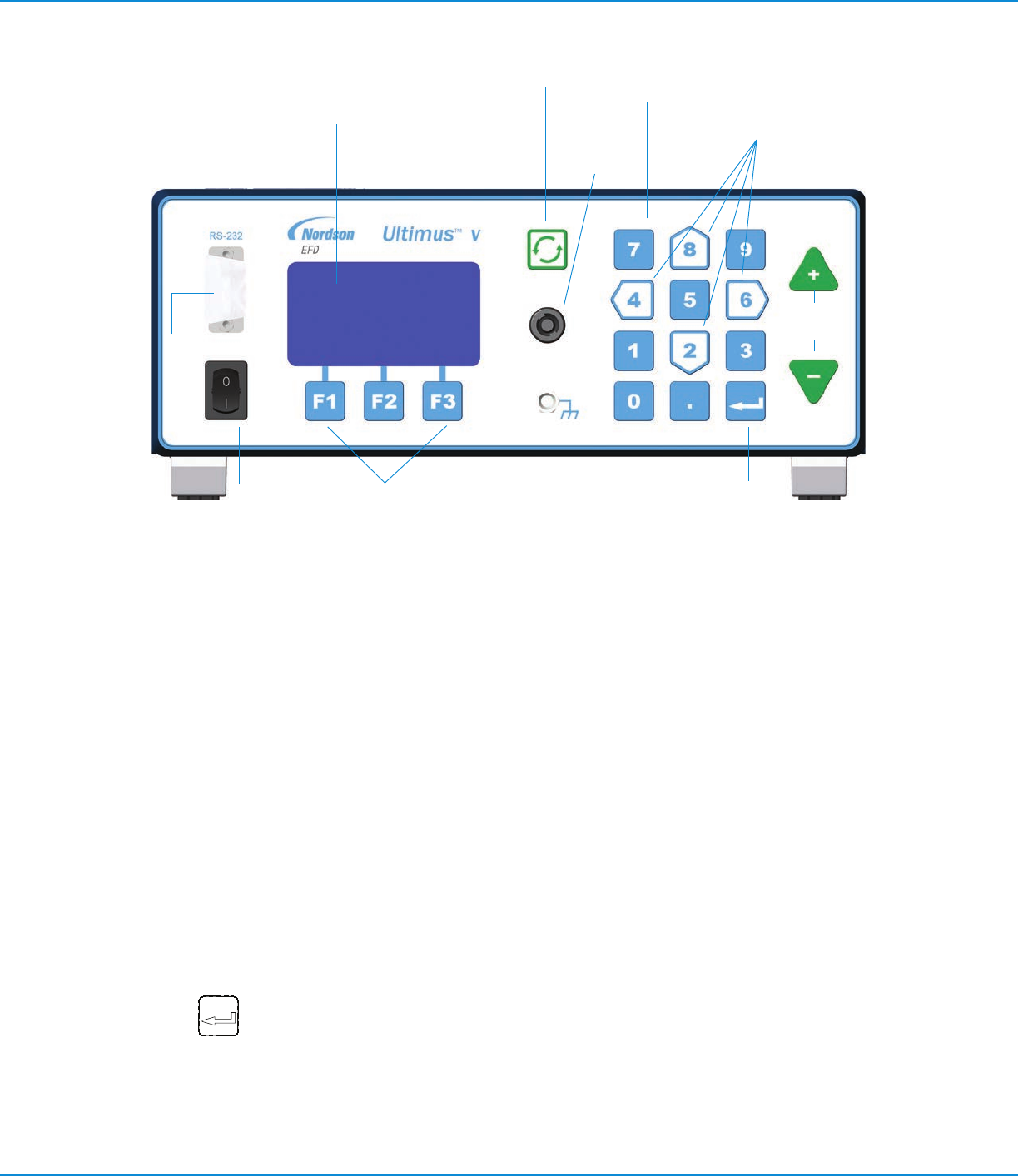

前面パネル
電 源 スイッチ : 電源をオン/オフします。
RS‑232コネクター: 外部PCあるいはPLCから全ての吐出パラメーターを変更できます。
LCDディスプレー:選択されている機能、システムの状況、データを表示します。
機能ボタン:LCDディスプレー中に、各機能ボタンの上に表示される項目を選択するのに使用します。それぞれの
ボタンは、その時使用しているモード、ディスプレーに表示されているものによって、機能が変ります。
サ イクル ボ タン : 吐出サイクルを開始します。
エアー出力クイックコネクター:シリンジ用のアダプター、あるいはOptimeterTMを接続します。
ESDジャック:静電気放電用アースを接続する標準0.166”バナナジャックです。
数字キーパッド:設定値の入力に使用します。
スクロールキー:数字キーパッドのうち、2,4,6,8が矢印の形になっており、カーソルのスクロールやデータの入
力に使 用できます。
上下ボタン: 吐出時間の調整やメモリーの保存セルの設定をします。
確定キー:
選択された項目や入力した数値を確定します。
機能と操作
電 源 スイッチ
機 能 ボタン
ESDジャック
確定キー
RS‑232コネクター
C D ディスプ レ ー
エアー出力
用 クイックコ
ネクター
サイクル ボ タン
数 字 キ ーパッド
スクロールキー
上 下 ボタン
