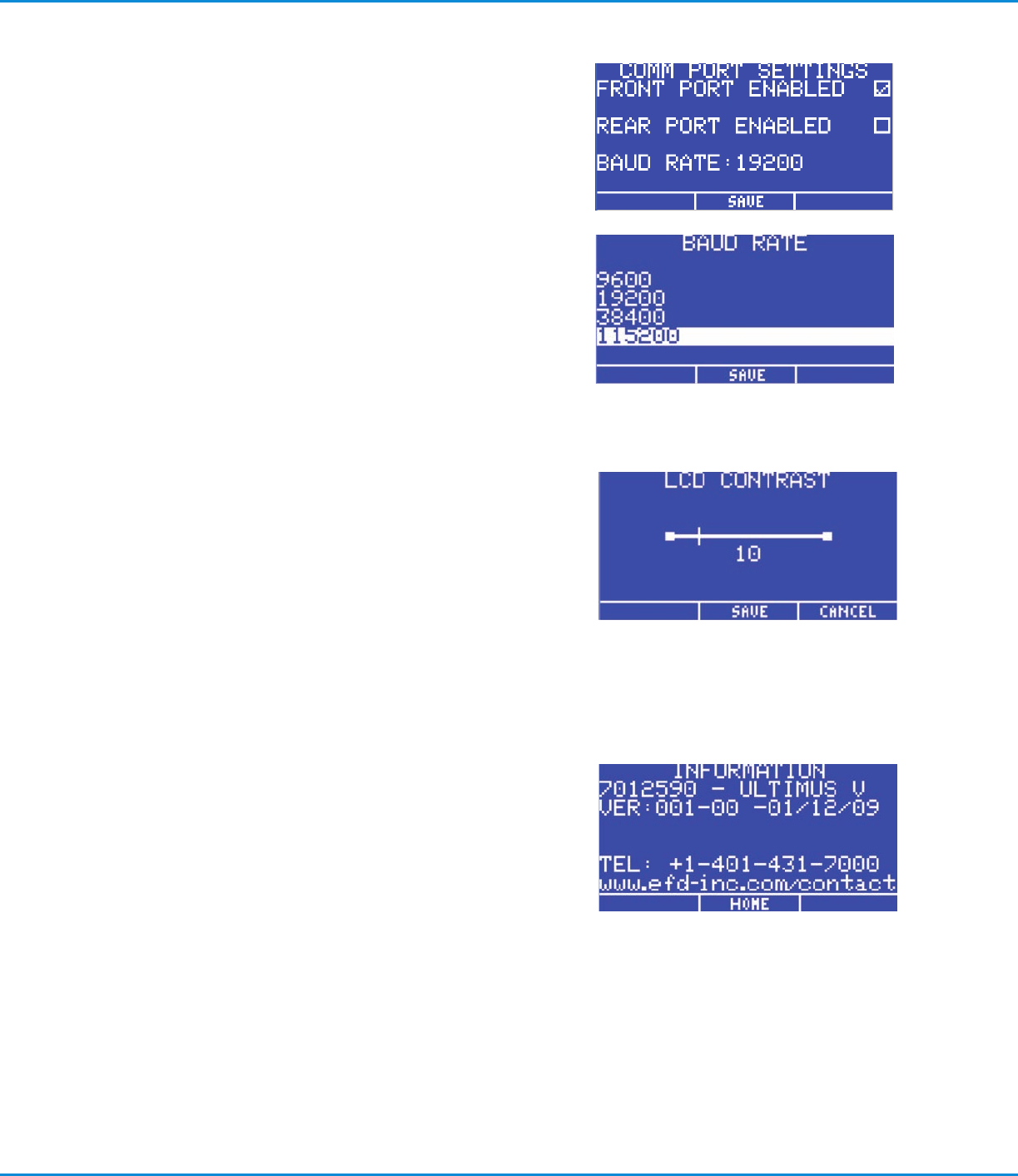

通信ポートオプションスクリーン

• 通信ポート設定スクリーンは使用するRS‑232ポートの選択が

できます。ファームウエアにより、両方のポートを同時に有効に

することはできません。

• BAUD RATEが選択されているときに確定キーを押すと、ボー

レート選択画面を表示します。

• F2 (保存）キーを押すと通信ポートの設定を保存します。

LCD照度設定

• LCDディスプレーのコントラストは、レベル0から63まで設定が

できます。コントラスト比が上下で調整されると、LCDは自動的

に新しい比率で調整します。

• 簡単調整ボタン（+/‑矢印キー）でLCDディスプレーのコントラ

スト比を上下します。F2(保存)キーを押して、LCD照度設定を

保存します。

装置情報

• 情報画面は、UltimusV の名前とパーツ番号、テクニカルサポ

ート用の電話番号、HPのurl、が表示されます。

• VER: はメイン基板のファームウエアのバージョン番号です。

Ultimus V 高精密液剤ディスペンサー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

吐出時間、吐出圧、バキューム圧の設定

吐出サイズは、吐出時間、吐出圧、バキューム圧（低粘度の液剤の吐出の際液垂れを防ぎます。）、ノズルのサイズ

の組合せで決定します。

メモリーセルの選択

メモリーセルはメインスクリーンで下記のように選択することができます。

• スクロールキーの上下(8/2)と左右(4/6)を使って、MEMを選択します。

• 確定キーを押し、3ケタのセル番号を入力(000–399)して再度確定キーを押します。

または

• あるいは、上下ボタンを使って、セル番号を増やしたり、減らしたりして設定することもできます。

注意: メモリーセルを変更すると、保存されている吐出時間、吐出圧、バキューム圧、トリガー設定を表示し、その

数値に吐出圧とバキューム圧を設定します。時間、吐出圧、バキューム圧への変更は、そのメモリーセルの設定を

自動的に変更します。

吐出モード

時間モード(Timed)

このモードは、必要なディスペンスパラメーターが分かっているときに使用します。

• スクロールキーの上下(8/2)、左右(4/6) を使用して、MEM, TIME, PRES、あるいはVAC フィールドを選択

します。

• F1 キーを押すと吐出モードを順番に選択します。(TIMED ‑> STEADY ‑> TEACH ‑> TIMED)

• 確定キーを押して時間入力画面を表示します。吐出時間を入力し、確定キーを押して保存します。

または

• あるいは、簡単調整ボタンを押して、吐出時間を調整します。

ティーチモード(Teach)

ティーチモードでは、吐出しながら状態観察することにより、必要な吐出サイズを設定します。

• TEACHが表示されるまでF1キーを押します。F2（リセット）キーを押して吐出時間を0に設定します。

• フットペダルを踏むあるいは、サイクルボタンを押して、必要な吐出サイズを指定します。その後、フットペダルあ

るいはサイクルボタンを離します。経過した吐出時間がTIMEフィールドに表示されます。

• 再度フットペダルを踏むか、サイクルボタンを押すことで、時間を延長します。吐出時間をリセットするには、もう

一度最初からやり直します。F2（リセット）ボタンを押してください。

• 時間設定を保存するには、F3キーを押してください。

Ultimus V 高精密液剤ディスペンサー

www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

連続吐出モード(Steady)

連続吐出モードではタイマーを使用しません。フットペダルを踏む、あるいはサイクルボタンを押している間、ずっ

と吐出を続けます。

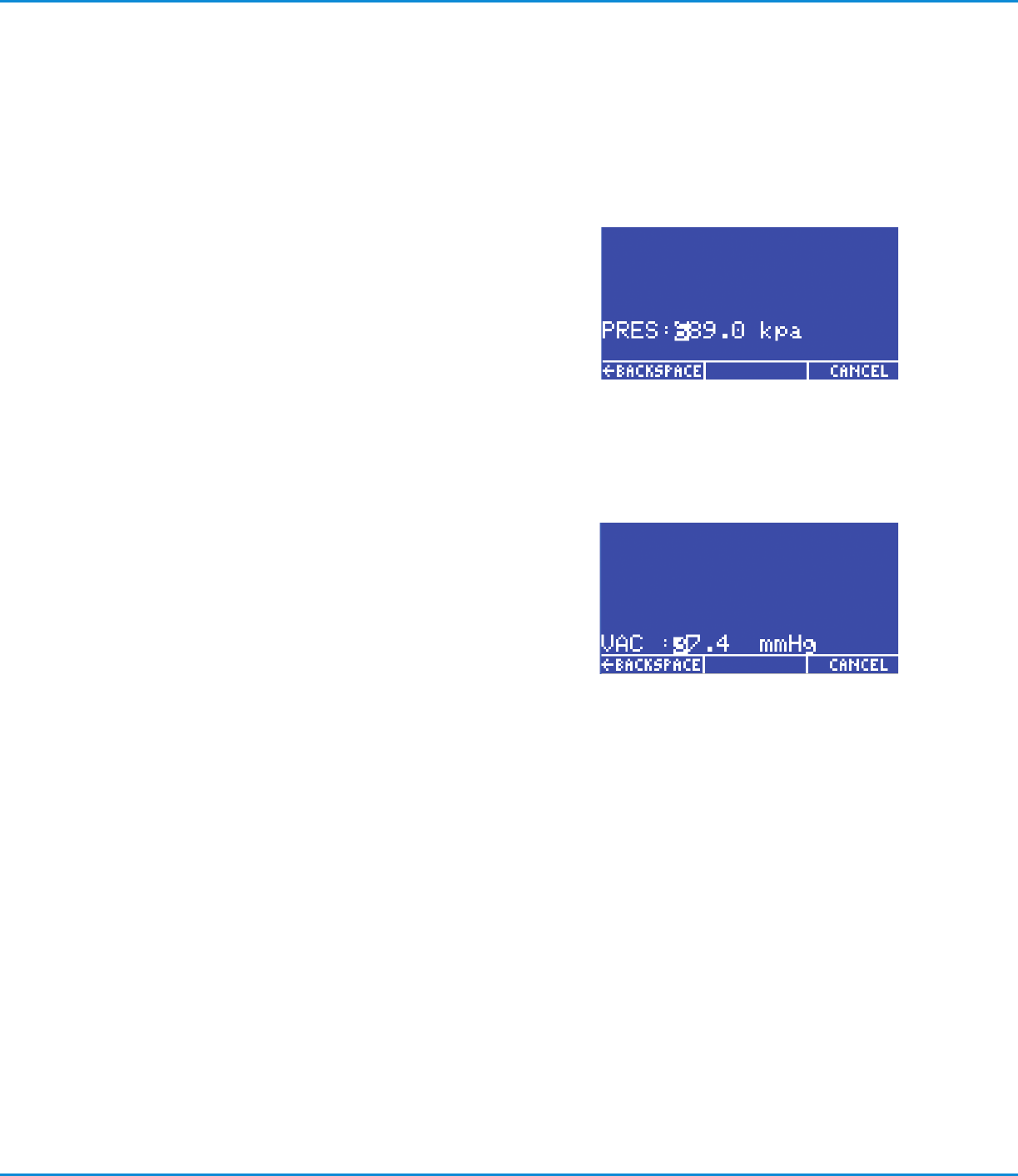

吐出圧の設定

数字キーパッドを使って吐出圧を入力します。

• スクロールキーの上下 (8/2) と左右（4/6）を使って、「PRES」

フィールドを選択します。

• 確定キーを押して、必要な吐出圧を入力します。もう一度確定キ

ーを押して、設定を保存します。

バキューム圧の設定

数字キーパッドを使って、バキューム圧を入力します。

• スクロールキーの上下（8/2）と左右（4/6）を使って、「VAC」フ

ィールドを選択します。

• 確定キーを押して、必要な吐出圧を入力します。もう一度確定キ

ーを押して、設定を保存します。

吐出モード （続き）

Ultimus V 高精密液剤ディスペンサー
