1 Optimeter 10cc用 ピ ン 標準5本入 り 7014561 2 Optimeter 30cc用 ピ ン 標準5本入 り 7014562 交換 用部品 （続 き ） Optimeter ク イッ ク コ ネ ク ト アダ プタ ピ ス トン シリン ジ ロ ックリン グ 1 2 Ultimus V 高精密液剤ディスペンサー 32 www.nordsonefd.com/jp japan@nordsonefd.com +81-…
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
14

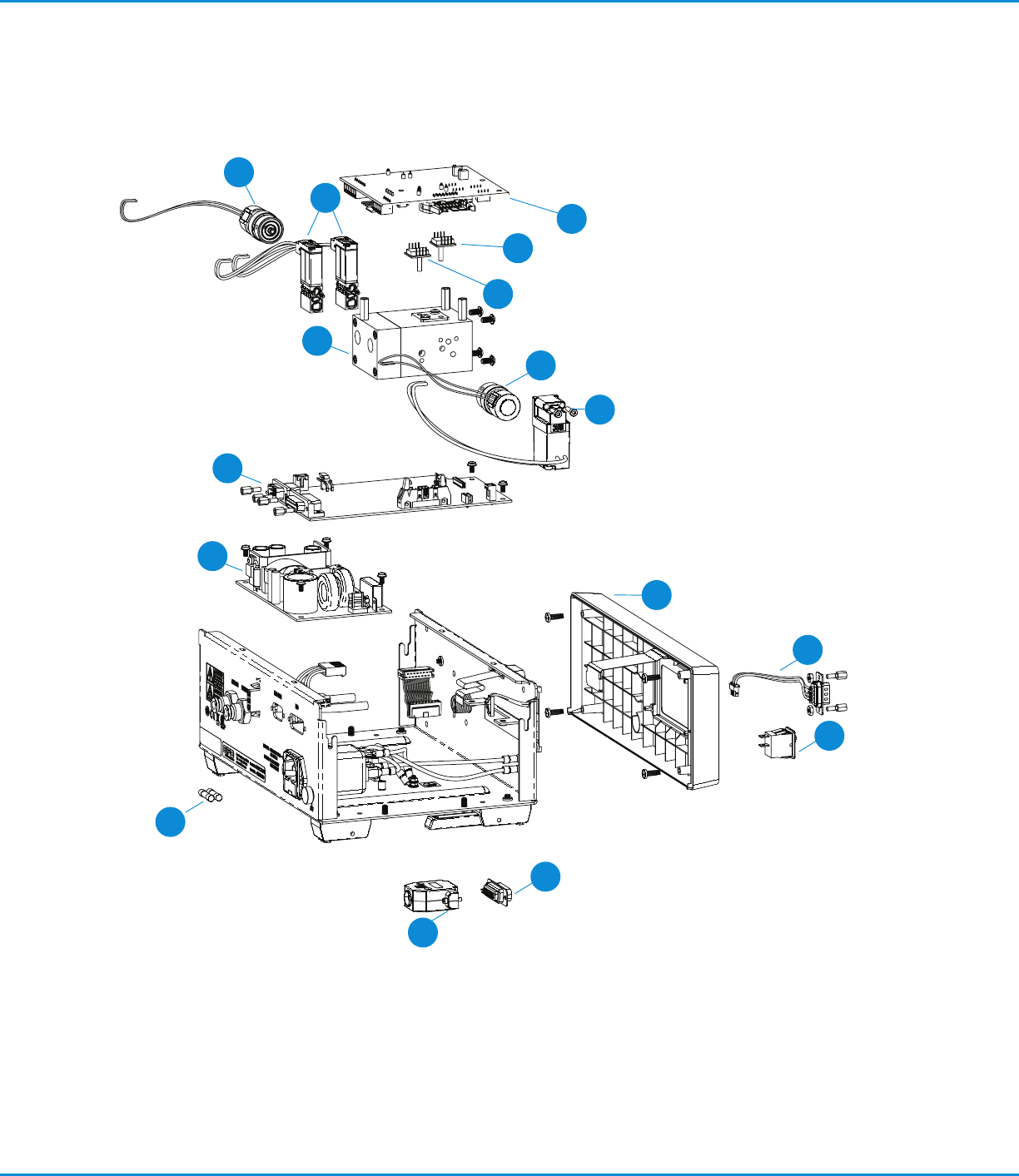

交換用部品（続き）
UltimusV（続き）
Ultimus V 高精密液剤ディスペンサー
31
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
1
Optimeter 10cc用ピン 標準5本入り 7014561
2
Optimeter 30cc用ピン 標準5本入り 7014562

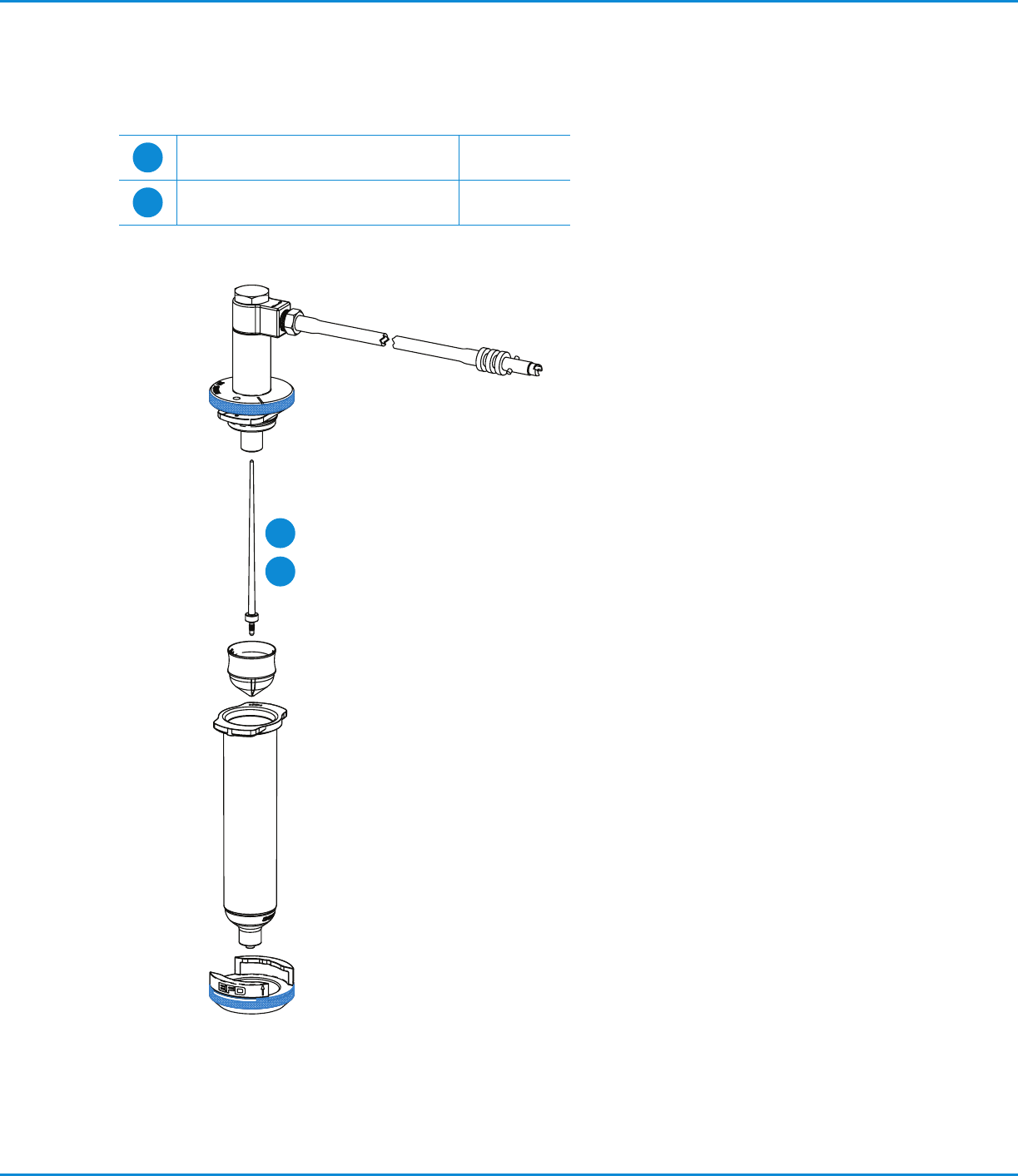

交換用部品（続き）
Optimeter
クイックコ ネクト
アダプタ
ピストン
シリンジ
ロックリング
1
2
Ultimus V 高精密液剤ディスペンサー
32
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
AppendixA—I/Oコネクターピン概要
ピン1:VI+
起動電圧+: 起動電圧の+側の信号。
ピン2:VI–
起動電圧–: 起動電圧の‑側の信号。
DV5〜24Vの信号がこの2つのピンの間に印加されると、吐出サイクルを開始します。内部1.2Kの抵抗により、起
動電圧信号の電流を20mA以下に制限します。信号は、モメンタリ（10ms以上）あるいはメインテインが可能で
す。V5〜24Vの信号が一度取り除かれ、再度かけられると新しい吐出サイクルが開始します。

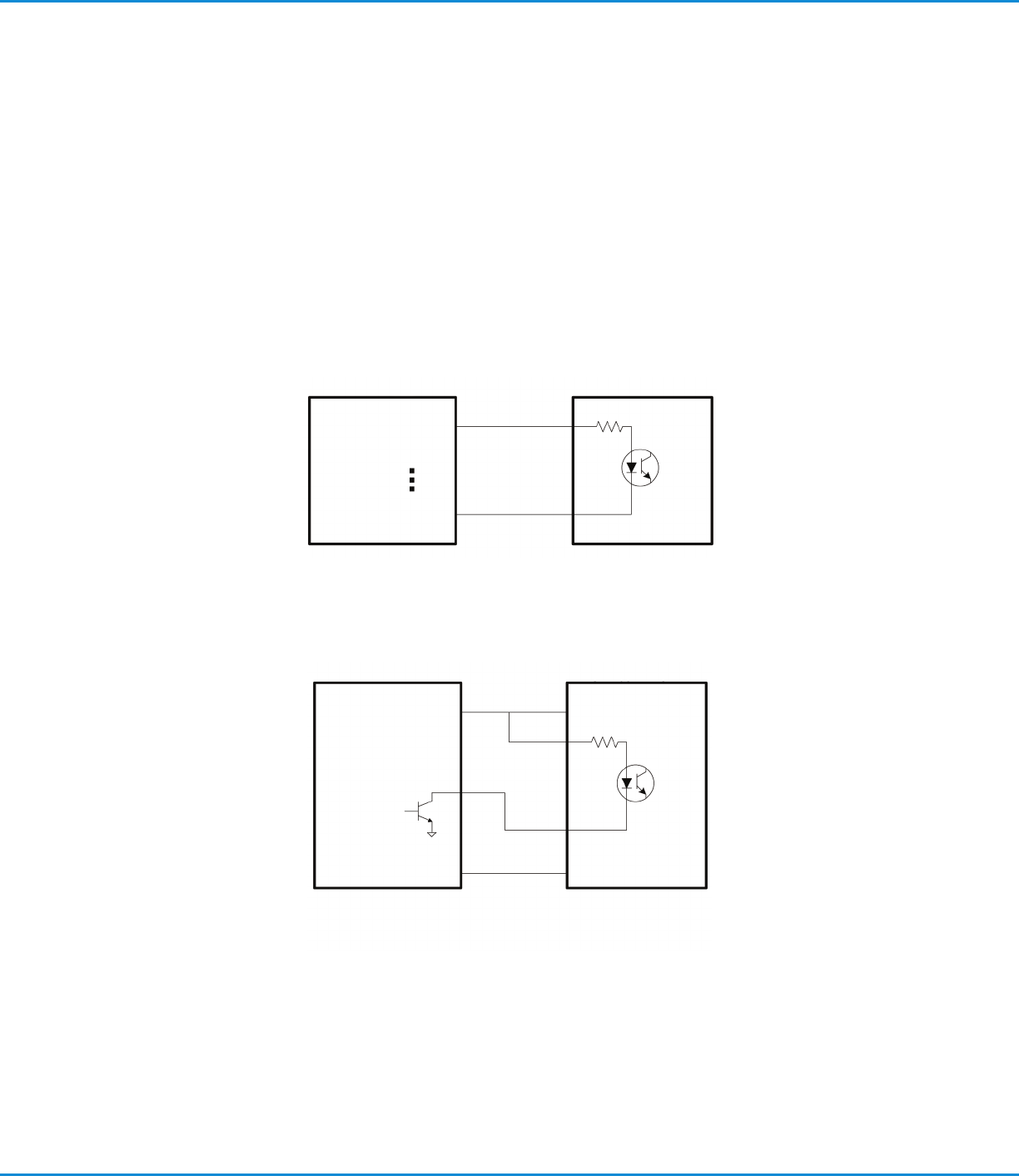

起動電圧による吐出サイクルの制御
ピン 1: VI+
コモン
デジタル出力 0
デジタル出力 1
デジタル出力 2
ピン 2: VI‑
1.2K
Ultimus V DIOPC / PLC
Ultimus V DIO近接センサー
ピン 5: PS+
ピン 1: VI+
ピン 2: VI‑
ピン 12: PS‑
コモン
1.2K
Vcc
起動電圧とNPN近接センサーによる吐出サイクルの制御
ピン3:EOCF+
サイクル終了フィードバック+: サイクル終了フィードバックのための半導体スイッチの+側入力信号。
Ultimus V 高精密液剤ディスペンサー
33
