オペレーターロックアウトパラメーターを設定する
• メインスクリーンから、F3 (メニュー )ボタンを押し、メインメニ
ュースクリーンを 表 示します。
• スクロールキーの上下(8/2)を押し、ロックアウトを選択して、確
定キーを押します。

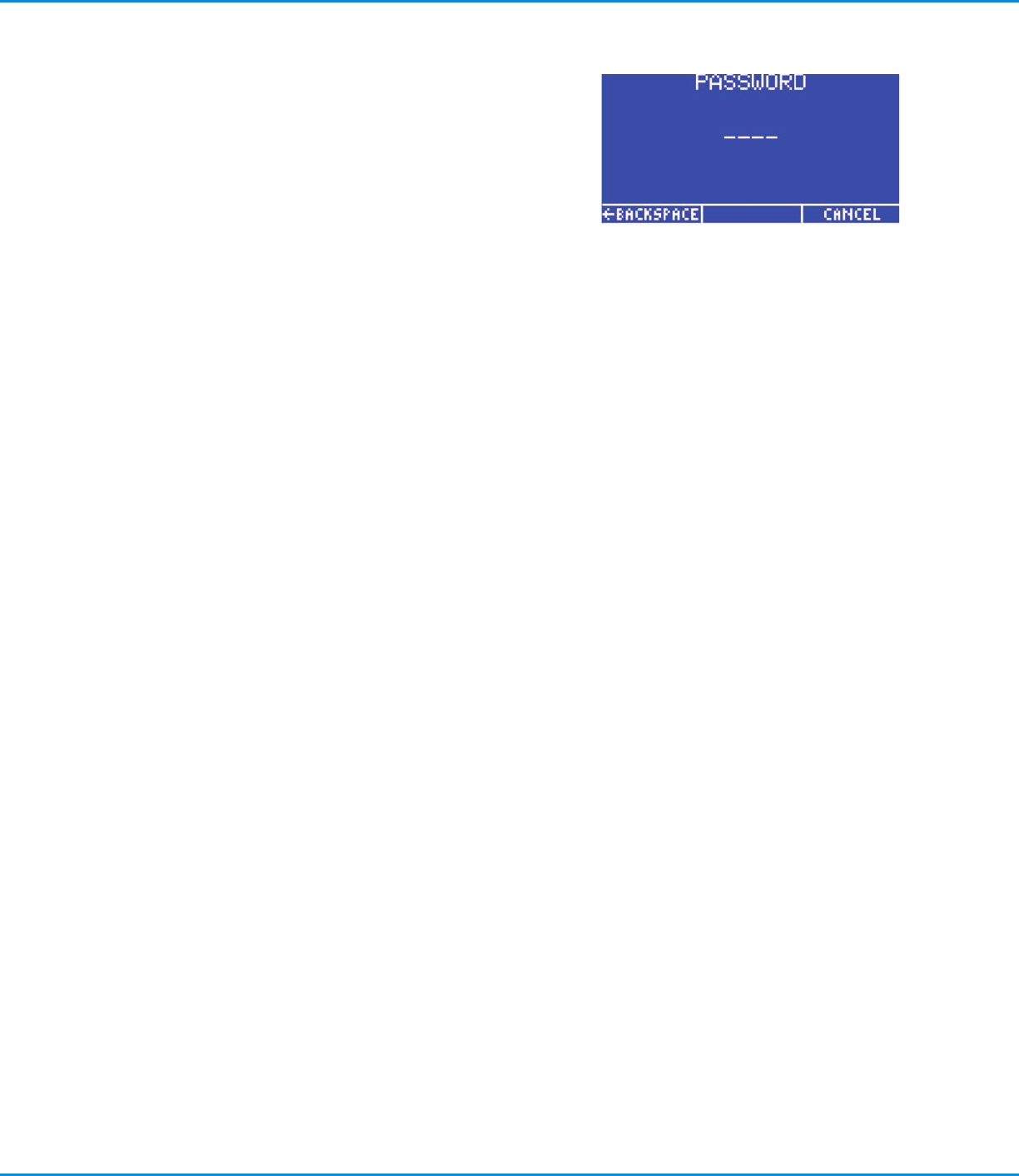

• パスワード画面が表示されます。
注意: Ultimus V は初期パスワード0000で出荷されます。
4桁のパスワードを入力して、確定キーを押します。パスワードを間
違うと、入力した4桁の数字が消え、横線が表示されます。
オペレーター ロックアウトの 方 法
権限のない人が設定を変更しないように、下記のアイテムをロックすることができます。
• 吐出時間
• 圧力設定(吐出圧設定)
• バキューム圧設定
• メモリー
• ショット数(吐出カウント)
• 塗布モード(吐出モード)
• 自動増加モード (オートインクリ
メント機能)
• 自動増加 (オートインクリメント)
リセット
• アラ ームリセット
• メニュー
• 圧 力 単 位 メニュー
• バキューム圧単位
• 言 語 メニュー
• 時間設定メニュー
• 通信設定メニュー
• アラームメニュー
• パスワードメニュー
注意:
• 表示されている□(四角)にチェックマークが入っている場合、そのアイテムはロックされていることを示し、作業
者はそのアイテムを変更したり選択することはできません。
• あるアイテムをロックする場合は、スクロールキーの上下(8/2）を押して、設定したいアイテムを選択します。確
定キーでロック、ロック解 除をトグルで切り替えられます。
• F3 (次へ)キーを押して次のオペレーターロックアウトスクリーンを表示します。F1(前へ)キーを押して前のオ
ペレーターロックアウトスクリーンを表示します。設定が終了したら、F2（保存)キーを押して設定を保存し、メイ
ンメニュースクリーンに 戻ります。
• 全てのメインメニューをロックすることも可能です。作業者がメインスクリーンからメニューキーを押すと、パス
ワード画面が表示されます。正しいパスワードが入力されるとメインメニュー画面が表示されます。
• 時間設定パラメーターがロックされると、吐出時間の調整ができなくなります。同時にティーチモードもロック
されます。
• F1 (吐出モード)キーがロックされると、UltimusVは現在の吐出モードにとどまり(時間あるいは連続吐出モー
ド)、変更することができません。
• 時刻合わせ設定をロックすると、日付設定もロックされます。
• 自動増加(オートインクリメント)リセットオプションをチェックすることにより、Ultimus Vが終了アドレスに到
達する前に、作業者により、開始アドレスに戻ってしまうような、ディスペンスパラメーターの変更ができないよ
うにすることができます。
• アラームのリセットもロックできます。ラッチされたアラームをリセットしようとするとパスワードの入力が求め
られます。
Ultimus V 高精密液剤ディスペンサー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

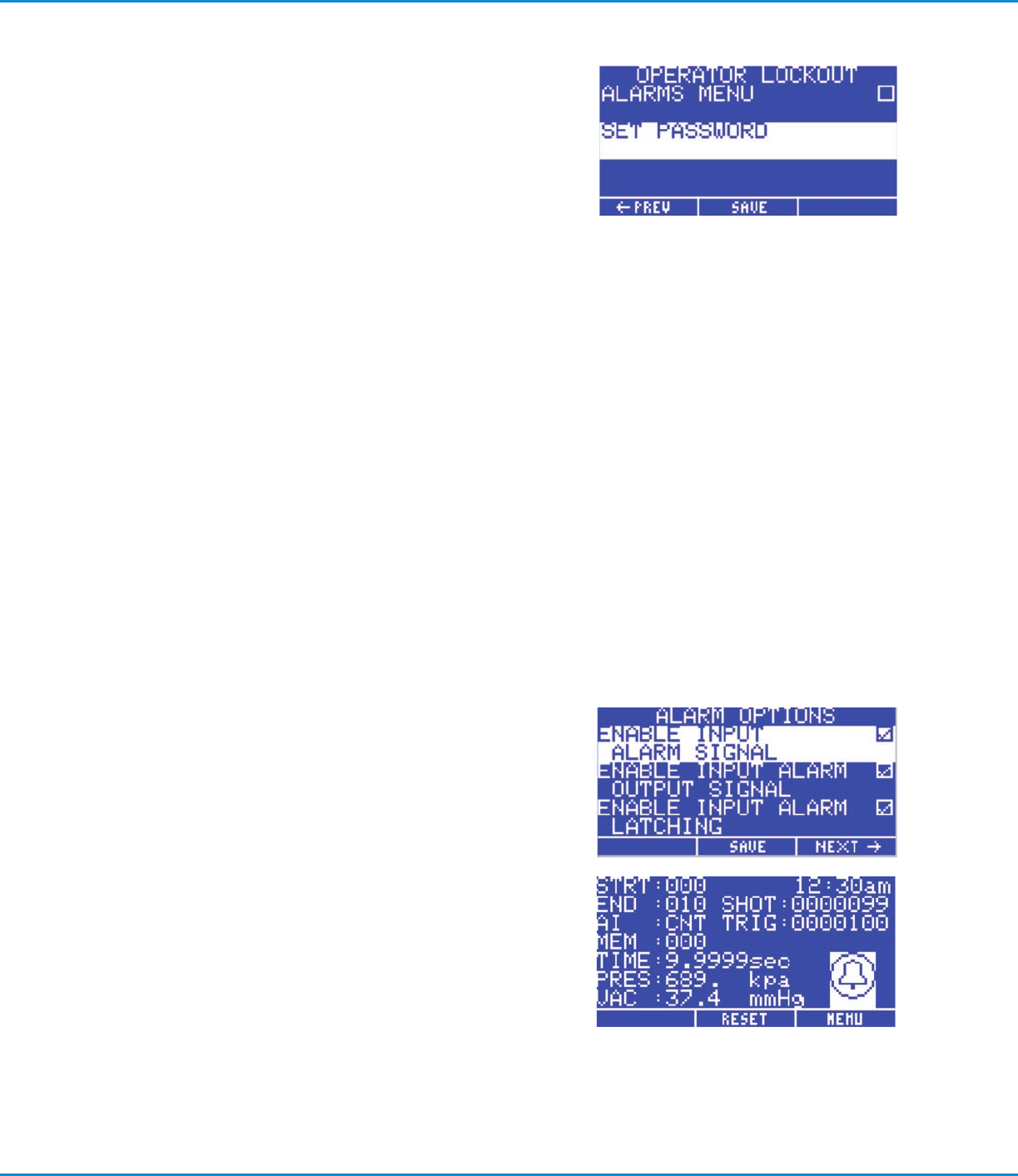

パスワードの設定
• パスワード設定 (SET PASSWORD)を選択し、確定キーを押
します。
• パスワード画面が表示されたら、新しいパスワードを入力し、確
定キーを押します。
• 「続けますか？」画面が現れたら、F1 (はい)キーを押して新しい
パスワードを保存します。あるいは、F3 (いいえ)キーを押して、も
とのパスワードに戻します。
パスワードの解除
• Ultimus V の電源を一度切り、数字キーパッドの「1」と確定キーを押しながら、起動させます。
• 起動すると「続けますか？」画面が現れます。F1(はい)キーを押すと、パスワードは”0000”にリセットされま
す。F3 (いいえ)キーを押すと、パスワードをリセットせずに電源が入ります。
アラームオプションスクリーン
• アラーム入力信号は、デジタルI/Oコネクターのアラーム入力ピンに対応する信号です。この信号がアサー
トされている場合、ディスペンサーは吐出サイクルをスタートさせません。入力警報信号(ENABLE INPUT
ALARM SIGNAL)にチェックマークが入っている場合に、この信号は有効です。
• デジタルI/Oコネクターにおいて、アラーム入力信号は、アラーム出力信号のトリガーになります。入力警報出力
信号 (ENABLE INPUT ALARM OUTPUT SIGNAL)にチェックマークが入っている場合は、アラーム出力
信号がアラーム入力信号によりトリガーするようになっていることを表しています。
• アラーム入力信号は、ラッチすることができます。アラーム入力が起こり、ラッチされた場 合、作業者はディスペ
ン ス サ イ ク ル が 再 開 す る 前 に 、入 力 ア ラ ー ム を リ セ ッ ト し な い と な り ま せ ん 。
入力アラームをリセットするには、メインスク リーンを表示させ、
スクロールキーの上下(8/2) と左右 (4/6)を使って入力アラーム
を選択してくださいF2 (リセット)キーは入力アラームをリセットし
ます。入力警報ラッチにチェックマークが入っている場合は、アラ
ーム 入 力ラッチが 有 効であることを表しています。
Ultimus V 高精密液剤ディスペンサー
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

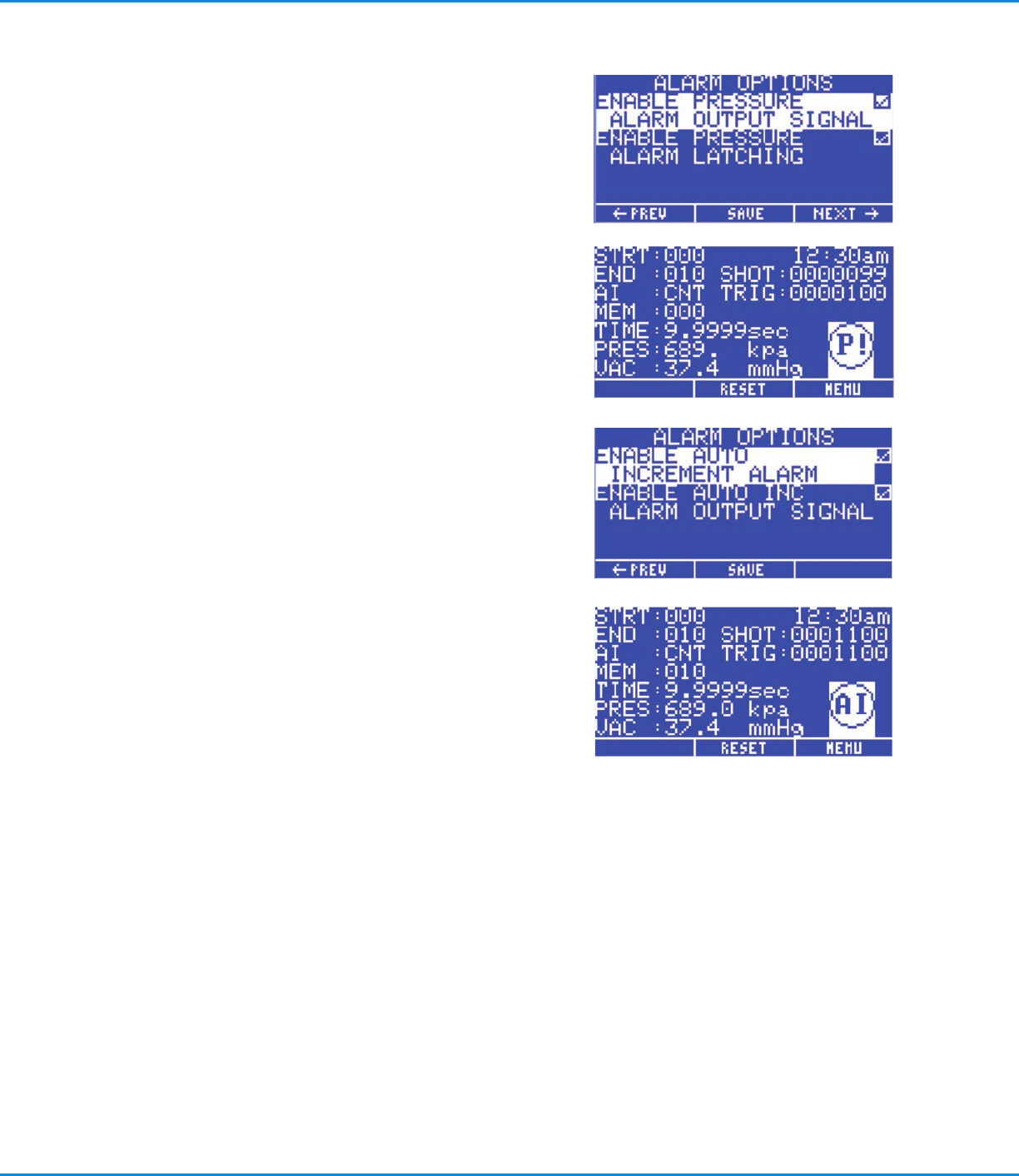

• デジタルI/Oコネクターにおいて、圧力アラー ムは、アラー
ム出力信号を有効にします。圧力警報出力信号 (ENABLE
PRESSURE ALARM OUTPUT SIGNAL)にチェックマーク
が入っている場合は、アラーム出力信号が圧力アラーム信号用
に有 効 であることを表しています。
• 圧力アラーム信号はラッチすることができます。圧力アラームが
起こり、ラッチされた場合、作業者は吐出サイクルが再開する
前にアラームをリセットしなくてはなりません。圧力アラームを
リセットするには、メインスクリーンを表示させ、スクロールキ
ーの上下(8/2) と左右(4/6)を使って圧力アラームを選択しま
す。F 2(リセット)キーを押すと圧力アラームをリセットします。圧
力警報ラッチにチェックマークがついている場合は、圧力アラ
ームラッチが 有 効 であることを 表しています。
• オートインクリメント機能が有効で、メモリ ーセルが指定され、
終了アドレスと吐出カウ ントおよびタイマーがトリガー値を超
えている場合、オートインクリメントアラームが発生します。AI
警報 (ENABLE AUTO INCREMENT ALARM) にチェック
マークが入っている場合のみ、オ ートインクリメントアラーム
は有 効です。
• デジタルI /Oコネクターにおいて、オートインクリメントアラーム
がアラーム出力信号を有効にすることができます。AI警報出力
信号(ENABLE AUTO INC ALARM OUTPUT)にチェック
マークが入っている場合、アラーム出力信号が自動増加（オー
ト イ ン ク リ メ ン ト ）ア ラ ー ム 用 に 有 効 に な り ま す 。
• オートインクリメントアラームは常にラッチされています。オー
トインクリメントアラームをリセットするには 、メインスクリー
ンを表示 し、スクロールキーの上下(8/2)と左右(4/6)を使用
して、オートインクリメントアラームの「AI」アイコンを選択しま
す。このとき、F2キーは、「リセット」と表示されており、F2キー
を押すとオートインクリメントアラームはリセットされます。
アラームオプションスクリーン（続き）
Ultimus V 高精密液剤ディスペンサー
23
