吐出 圧の 単位を 設定 す る • メ イ ン メ ニ ュ ー で 圧力 設定 (PRESSURE UNITS) を 選択 し 、 確 定 ボ タン を 押 し ま す。 • ス ク ロー ル キー の上下 (8/2) を 押 し て 、 圧力 単位を 選 び ま す 。 • F2 (保存） キ ーを 押 し て 、 設定を 保存 し ま す 。 バ キ ュ ー ム 圧の 単位 を 設定 す る • メ イ ン メ ニ ュ ー で バ…
基本メニュー操作
• メインスクリーンから、F3（メニュー）キーを押して、メインメニューを表示させます。
• スクロールキーの上下 (8/2) を使って、個別のメニューアイテムを選択します。
• 確定ボタンを押して、選択したアイテムを表示させます。
• スクロールキーの上下 (8/2) を使ってスクロールし、個別アイテムを選択します。
• F2（保存）ボタンを押して、選択を確定します。
• F1（保存）ボタンとF2（次へ）ボタンを使って、前/次のメニューを表示させます。
• F2 (Home) キーを使って、メインスクリーンに戻ります。
• オペレーター ロックアウト機 能 によって、ロックアウトされたアイテムについては 、そのメニュー は 表 示され ない
か 、選 択 で き な い よ う に な り ま す 。

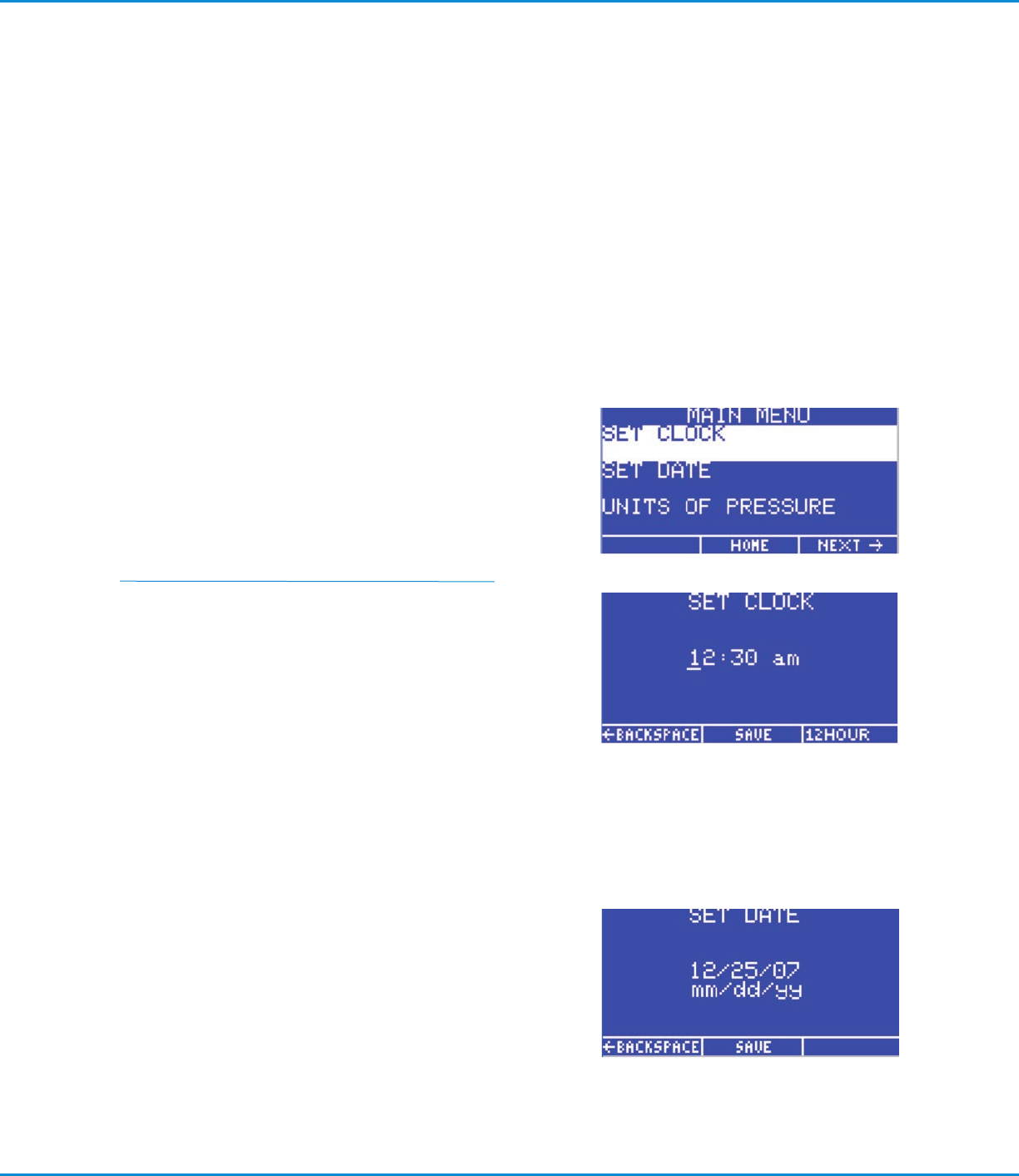

リアルタイムクロック(RTC)を合わせる。
メインメニューで時計設定 (SET CLOCK)を選択し、確定ボタ
ンを押します。
• F3キーを押して、12時間表示か24時間表示を選択し、時刻を
入力します。
注意: 1桁の時刻を表す場合は、最初に0が必要になります。
時刻 12時間表示 24時間表示
5:30 am 05:30 am 05:30
1:30 pm 01:30 pm 13:30
• 12時間表示を使用する場合には、時刻を入力した後、午前は
「1」、午後は「2」を押してください。
• F2（保存）キーを押して、設定を保存します。
日付を合わせる
• メインメニューで日付設定 (SET DATE)を選択し、確定ボタン
を押します。
• 日付をMM/DD/YYのフォーマットで入力します。
• F2（保存）キーを押して、設定を保存します。
Ultimus V 高精密液剤ディスペンサー
19
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

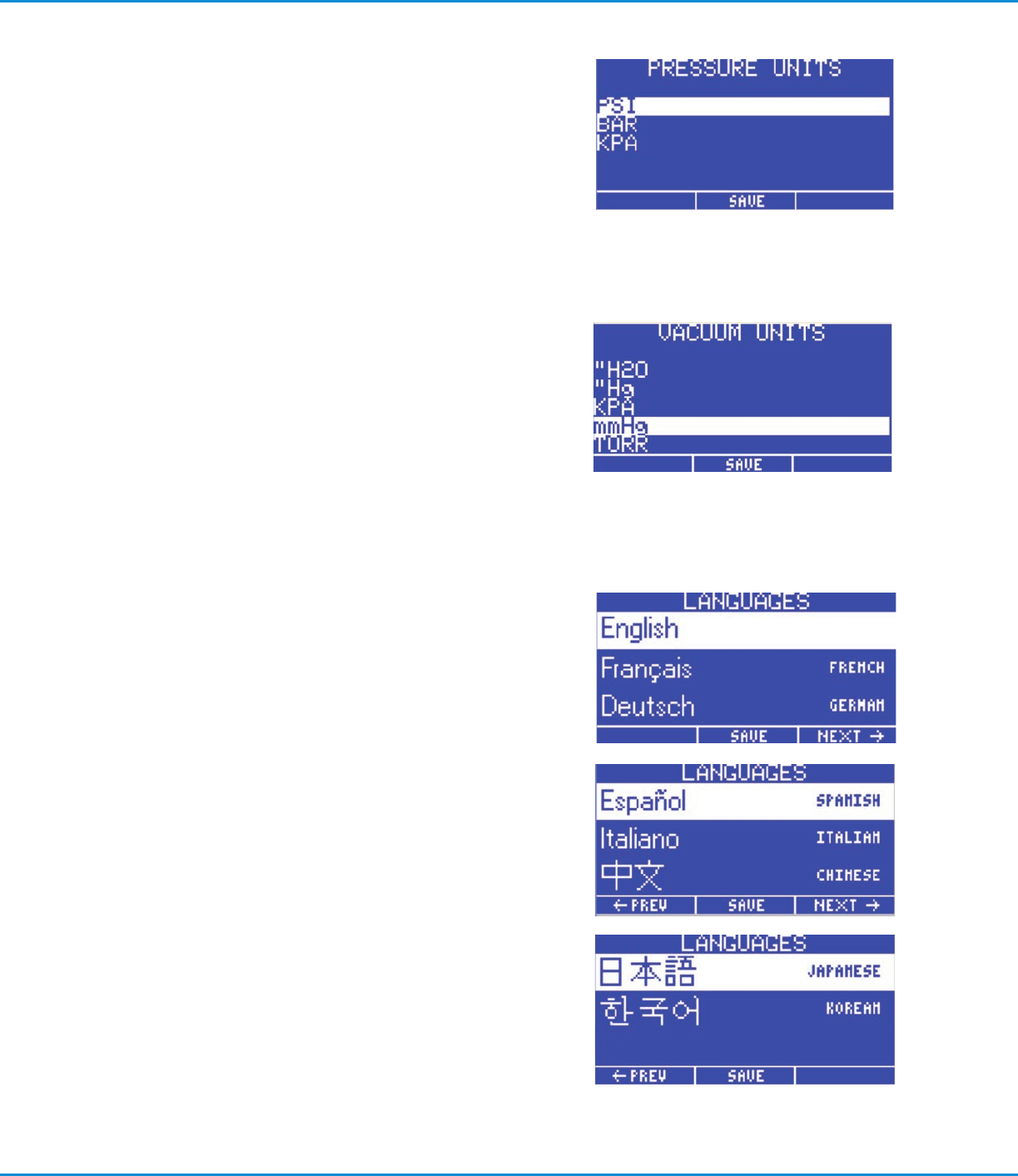

吐出圧の単位を設定する
• メインメニューで圧力設定 (PRESSURE UNITS)を選択し、
確 定ボタンを押します。
• スクロールキーの上下 (8/2) を押して、圧力単位を選びます。
• F2 (保存）キーを押して、設定を保存します。
バキューム圧の単位を設定する
• メインメニューでバキューム (VACUUM UNITS)を選択し、確
定 ボタンを押します。
• スクロールキーの上下 (8/2) を押して、圧力単位を選びます。
• F2 (保存)キーを押して、設定を保存します。
表示言語を設定する
• メインスクリーンで、F3(メニュー)キーを押してメインメニュー
を表示させます。
• 数字キーパッドの「2」（下向き矢印)を選択したい言語が選択さ
れるまで押します。F2 (保存) キーを押して確定します。
• F2キーを押して、メインスクリーンに戻り、選択した言語で表示
されていることを確 認します。
Ultimus V 高精密液剤ディスペンサー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
オペレーターロックアウトパラメーターを設定する
• メインスクリーンから、F3 (メニュー )ボタンを押し、メインメニ
ュースクリーンを 表 示します。
• スクロールキーの上下(8/2)を押し、ロックアウトを選択して、確
定キーを押します。
• パスワード画面が表示されます。
注意: Ultimus V は初期パスワード0000で出荷されます。
4桁のパスワードを入力して、確定キーを押します。パスワードを間
違うと、入力した4桁の数字が消え、横線が表示されます。
オペレーター ロックアウトの 方 法
権限のない人が設定を変更しないように、下記のアイテムをロックすることができます。
• 吐出時間
• 圧力設定(吐出圧設定)
• バキューム圧設定
• メモリー
• ショット数(吐出カウント)
• 塗布モード(吐出モード)
• 自動増加モード (オートインクリ
メント機能)
• 自動増加 (オートインクリメント)
リセット
• アラ ームリセット
• メニュー
• 圧 力 単 位 メニュー
• バキューム圧単位
• 言 語 メニュー
• 時間設定メニュー
• 通信設定メニュー
• アラームメニュー
• パスワードメニュー
注意:
• 表示されている□(四角)にチェックマークが入っている場合、そのアイテムはロックされていることを示し、作業
者はそのアイテムを変更したり選択することはできません。
• あるアイテムをロックする場合は、スクロールキーの上下(8/2）を押して、設定したいアイテムを選択します。確
定キーでロック、ロック解 除をトグルで切り替えられます。
• F3 (次へ)キーを押して次のオペレーターロックアウトスクリーンを表示します。F1(前へ)キーを押して前のオ
ペレーターロックアウトスクリーンを表示します。設定が終了したら、F2（保存)キーを押して設定を保存し、メイ
ンメニュースクリーンに 戻ります。
• 全てのメインメニューをロックすることも可能です。作業者がメインスクリーンからメニューキーを押すと、パス
ワード画面が表示されます。正しいパスワードが入力されるとメインメニュー画面が表示されます。
• 時間設定パラメーターがロックされると、吐出時間の調整ができなくなります。同時にティーチモードもロック
されます。
• F1 (吐出モード)キーがロックされると、UltimusVは現在の吐出モードにとどまり(時間あるいは連続吐出モー
ド)、変更することができません。
• 時刻合わせ設定をロックすると、日付設定もロックされます。
• 自動増加(オートインクリメント)リセットオプションをチェックすることにより、Ultimus Vが終了アドレスに到
達する前に、作業者により、開始アドレスに戻ってしまうような、ディスペンスパラメーターの変更ができないよ
うにすることができます。
• アラームのリセットもロックできます。ラッチされたアラームをリセットしようとするとパスワードの入力が求め
られます。
Ultimus V 高精密液剤ディスペンサー
21
