JP_Nordson_EFD_Ultimus_V_Operating_Manual.pdf - 第33页

AppendixA—I/O コ ネ ク タ ー ピ ン 概要 ピ ン 1:VI+ 起動電圧+: 起動電圧 の+側 の信号。 ピ ン 2:VI– 起動電圧–: 起動電圧 の‑側 の信号。 DV5〜24V の信号 が こ の 2 つ の ピ ン の間 に 印加 さ れ る と 、 吐出 サ イ ク ル を 開始 し ま す 。 内部1.2K の抵抗 に よ り 、 起 動電圧信号 の電流 を 20mA以下 に 制限 し ま …

100%1 / 52
1
Optimeter 10cc用ピン 標準5本入り 7014561
2
Optimeter 30cc用ピン 標準5本入り 7014562
交換用部品（続き）
Optimeter
クイックコ ネクト
アダプタ
ピストン
シリンジ
ロックリング
1
2
Ultimus V 高精密液剤ディスペンサー
32
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
AppendixA—I/Oコネクターピン概要
ピン1:VI+
起動電圧+: 起動電圧の+側の信号。
ピン2:VI–
起動電圧–: 起動電圧の‑側の信号。
DV5〜24Vの信号がこの2つのピンの間に印加されると、吐出サイクルを開始します。内部1.2Kの抵抗により、起
動電圧信号の電流を20mA以下に制限します。信号は、モメンタリ（10ms以上）あるいはメインテインが可能で
す。V5〜24Vの信号が一度取り除かれ、再度かけられると新しい吐出サイクルが開始します。
起動電圧による吐出サイクルの制御
ピン 1: VI+
コモン
デジタル出力 0
デジタル出力 1
デジタル出力 2
ピン 2: VI‑
1.2K
Ultimus V DIOPC / PLC
Ultimus V DIO近接センサー
ピン 5: PS+
ピン 1: VI+
ピン 2: VI‑
ピン 12: PS‑
コモン
1.2K
Vcc

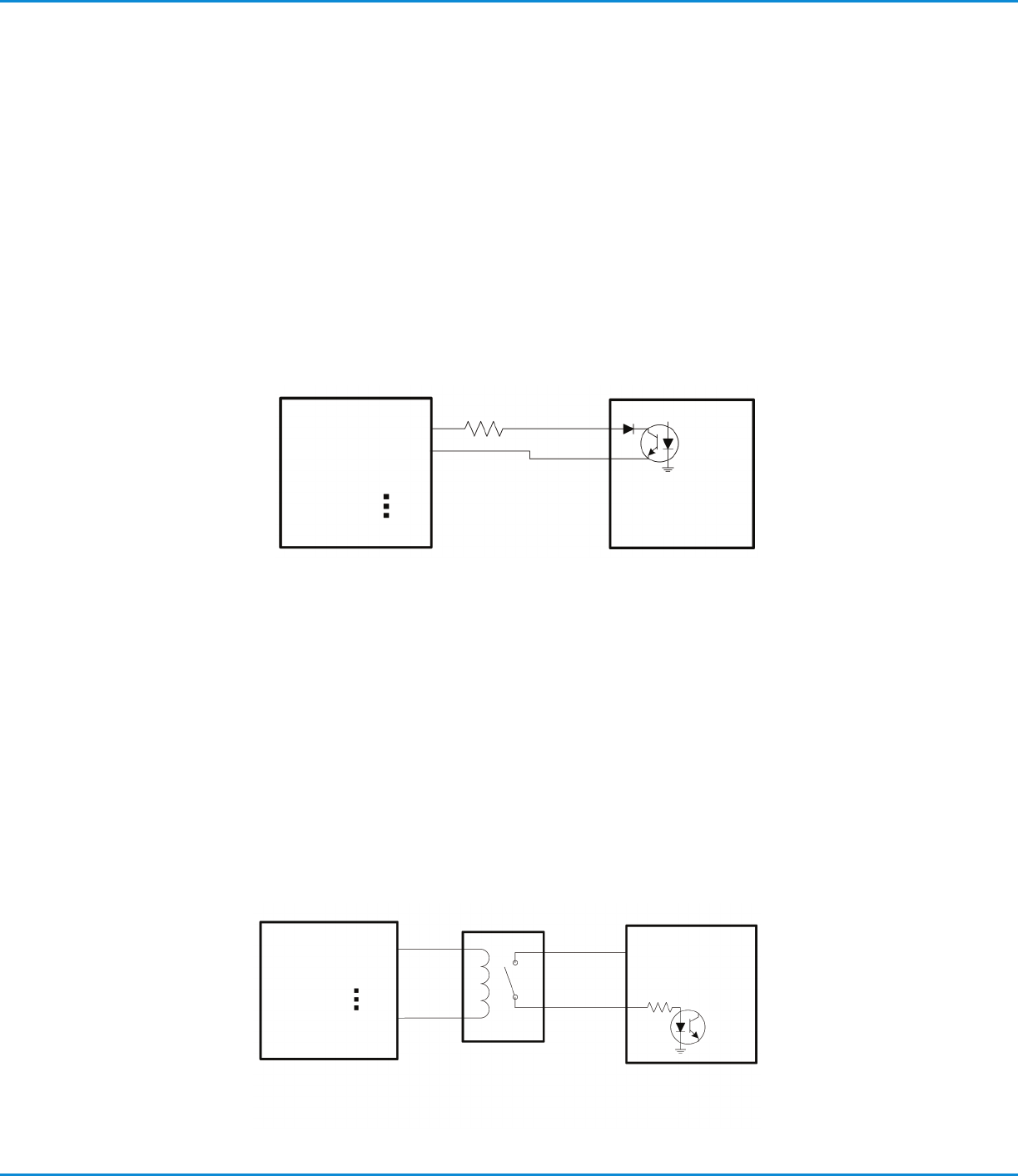

起動電圧とNPN近接センサーによる吐出サイクルの制御
ピン3:EOCF+
サイクル終了フィードバック+: サイクル終了フィードバックのための半導体スイッチの+側入力信号。
Ultimus V 高精密液剤ディスペンサー
33
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ピン4:EOCF–
サイクル終了フィードバック‑: この信号は半導体スイッチの出力です。
吐出サイクルを終了すると、半導体スイッチを閉じ、次のサイクルまで閉じたままとなります。サイクル終了フィード
バックは、ホストコンピューターへのフィードバック信号、別のデバイスを続けて開始するための信号、吐出サイク
ル完了時に行うその他の操作の起動に使用することができます。
この回路は、DC5〜24V、最大出力100mAでに設計されています。
注意: 外部電源とEOCF+ピンの間には抵抗器を接続して、EOCF回路を流れる電流が100mAより小さくなるよ
うにしてください 。
Ultimus V DIO
ピン 5: PS+
コモン
デジタル出力 0
デジタル出力 1
デジタル出力 2
ピン 6: CC Init
1.2K
PC / PLC
外 部リレー
コンタクトクロージャー起動と外部リレーによる吐出サイクルの制御
Ultimus V DIO
ピン 3: EOCF+
コモン
デジタル 入力 0
デジタル 入力 1
デジタル 入力 2
ピン 4: EOCF‑
2.2K
PC / PLC
サイクル 終 了フィードバック
Vdd Out
AppendixA—I/Oコネクターピン概要（続き）
ピン5:PS+
DC24V 電源+: このピンはDC24V、100mAの電源を外部に供給します。
ピン6:CCInit
コンタクトクロージャー起動: このピンは、リレーあるいはスイッチのクロージャーに反応します。クロージャー信
号を受けると、操作モードによって設定された、吐出サイクルを起動します。1.2Kの抵抗により、起動電圧信号の
電流を20mA以下に制限します。コンタクトクロージャー起動信号は、連続吐出モードでモメンタリあるいはメイ
ンテインが可能です。新しい吐出サイクルは、コンタクトを開いて、また閉じることにより起動します。
Ultimus V 高精密液剤ディスペンサー
34
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
