RoHS 标准相关声明 标准相关声明 (中国RoHS有害物質宣言) 产品名称 部品名 有害物质及元素 有毒・有害物質と元素 铅 鉛 (Pb) 汞 水銀 (Hg) 镉 カドミウム (Cd) 六价铬 六価クロム (Cr6) 多溴联苯 多臭素化 ビフェニル (PBB) 多溴联苯醚 ポリ臭素化ジフ ェニルエーテル (PBDE) 外部接口 外部電気接続 X X 0 0 0 0 0 0 0 0 0 0 O: 表示该产…
消耗部品に関する重要な安全概要
シリンジ、カートリッジ、ピストン、先端キャップ、エンドキャップ、ノズルなど、ノードソンEFDの消耗部品はすべて、1回のみの使
用を想定して製造されています。このようなコンポーネントをクリーニングし、再利用しようとすると、塗布の精度が低下し、怪
我の危険性が高まります。
ディスペンシングアプリケーションに適した保護装備や保護服を必ず着用し、以下のガイドラインを厳守してください。
• シリンジやカートリッジを加熱するときには温度が38 ℃を超えないようにしてください。
• 一度使用した後は、現地の条例に従ってコンポーネントを廃棄してください。
• コンポーネントのクリーニングには、強溶剤（MEK、アセトン、THFなど）を使わないでください。
• カートリッジリテーナシステムとバレルローダーのクリーニングには中 性洗 剤のみ使用できます。
• 液剤の無駄を防ぐため、ノードソンEFD SmoothFlow
™
ピストンを 使 用してください 。
誤作動時の対応
もしシステムやシステムのいずれかの装置が誤作動を起こした場合は、ただちにシステムを停止し、以下の手順に従ってくださ
い。
1. システムの電源を切り、ロックアウトします。油圧式遮断弁および空気式遮断弁を使用している場合は、バルブを閉じて
圧 力を 開 放してください 。
2. ノードソンEFDのエア式ディスペンサをご使用の場合は、シリンジをアダプタアセンブリから取り外します。ノードソン
EFD電気機械式ディスペンサをご使用の場合は、シリンジのリテーナのネジをゆっくりと外し、シリンジをアクチュエータ
から取り外します。
3. 誤作動の原因を特定し、解決してからシステムを再起動します。
廃棄
装置や液剤の廃棄方法は、地域の規制に従ってください。
安全に関する手引（続き）
Ultimus V 高精密液剤ディスペンサー
8
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
RoHS标准相关声明标准相关声明(中国RoHS有害物質宣言)
产品名称
部品名
有害物质及元素
有毒・有害物質と元素
铅
鉛
(Pb)
汞
水銀
(Hg)
镉
カドミウム
(Cd)
六价铬
六価クロム
(Cr6)
多溴联苯
多臭素化
ビフェニル
(PBB)
多溴联苯醚
ポリ臭素化ジフ
ェニルエーテル
(PBDE)
外部接口
外部電気接続
XX 00 00 00 00 00
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
この部品の均質物質が含む有毒・有害物質が、EIP‑A、EIP‑B、EIP‑Cのカテゴリーにおいて、SJ/T11363‑2006に定める制限量未満
であることを 意 味します。
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
この部品の均質物質が含む有毒・有害物質が、EIP‑A、EIP‑B、EIP‑Cのカテゴリーにおいて、SJ/T11363‑2006に定める制限量以上
であることを 意 味します。
WEEE指令
本装置はWEEE指令2012/19/EUの下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について
は 、 www.nordsonefd.com/WEEE を 参 照 し て く だ さ い 。
仕様
注 記：仕様と技術的内容は予告なしに変更になる場合があります。
項目 仕様
本体寸法 22.5
W x 9.50H x 19.9D cm (8.86W x 3.74H x 7.85D”)
重量 3.4 kg (7.7 lb)
入力AC（電源アダプター) A100–240 VAC (±10%), 50/60 Hz, 0.5 A
出力DC（電源から) 24 VDC, 最大1.66 A
内部電圧 24 VDC
サイクルレ ート 600サイクル／分
時間範囲 0.0000–9.9999 s
フットペ ダル 電圧: 24VDC
電流: 20mA
サイクル 時 のフィードバック回 路 5–24VDC信号、100mA（最大)
サイクル 始 動
フットペダル、手元スイッチ、DC5 〜 24V信号
入力エアー圧 7.0 bar / 0.70 MPa （100 psi） 最大
出力エアー
0〜7.0 bar / 0〜0.70 MPa （0〜100 psi）
使用環境条件 温度: 5°C〜50°C（41°F〜122°F）
湿度: 相対湿度85%30℃時（結露なきこと）
標高: 海抜2000m（6562フィート）以下
製品分類 設置カテゴリー: II
汚染度: 2
準拠 CE、TUV、RoHS、WEEE、China RoHS
Ultimus V 高精密液剤ディスペンサー
9
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

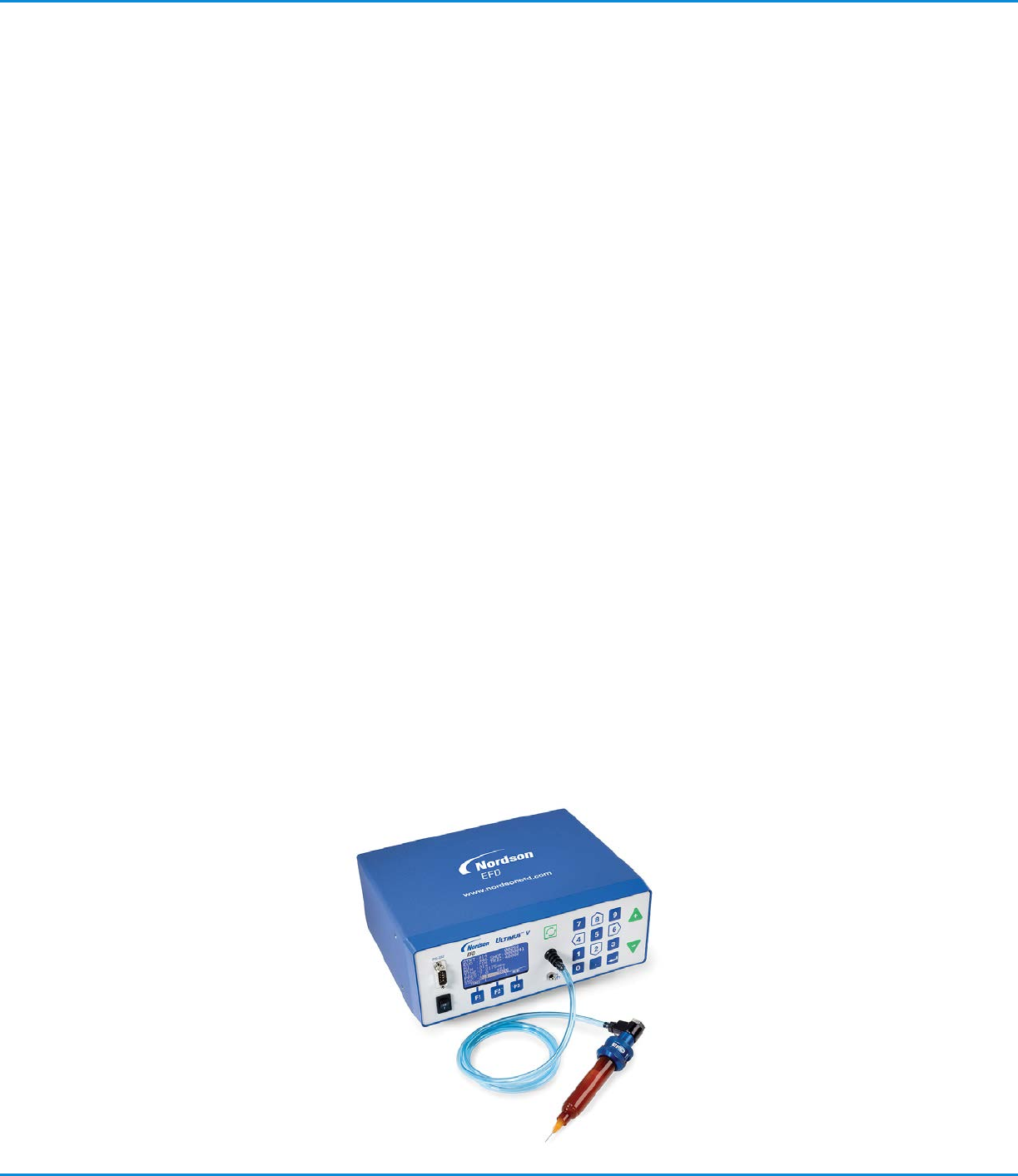

UltimusV特長
• 吐出時間、吐出圧、バキューム圧を電子制御可能。
• 吐出時間、吐出圧、バキューム圧を同時に表示。
• 一定回数の吐出あるいは経過時間後に、ディスペンスパラメーターを調整するオート
イン クリメント機能。
• 吐出パターンを自動に繰り返すオートシーケンス機能。
• プログラムメモリープログラムメモリー設定数 400。
• 前面パネルのキーパッドあるいは外部PC/PLCより、プログラムを選択可能。
• 連続吐出モード、時間モード、ティーチモードの切り替えが可能。
• 前面パネルにある手動キーも使用可能。
• ティーチ機能。
• マルチレベルのオペレーターロックアウト機能。
• 警告表示。
• サイクル 終了フィードバックループ。
• データ入力用0〜9のキーパッド。
• 明るさ調整可能なLCDディスプレー。
• 上下矢印ボタンで、簡単ナビゲーション。
• 外部PCインターフェイスによるデータ入力。
• サイクルカウンター表示。
• 標準RS‑232プロトコルに準拠したRC‑232インターフェイス。
• 外部ESD接地プラグへの接続による静電気放電からの保護。
• 0〜100psi (0.6〜7.0bar/0.06〜0.70MPa )のエアー圧力範囲。0〜18水柱イン
チのバキューム圧範囲。
• D‑sub15ピンのI/Oおよび9ピンの通信接続。
• アラーム入力/出力、I/O信号。
Ultimus V 高精密液剤ディスペンサー
10
