ピン4:EOCF–
サイクル終了フィードバック‑: この信号は半導体スイッチの出力です。
吐出サイクルを終了すると、半導体スイッチを閉じ、次のサイクルまで閉じたままとなります。サイクル終了フィード
バックは、ホストコンピューターへのフィードバック信号、別のデバイスを続けて開始するための信号、吐出サイク
ル完了時に行うその他の操作の起動に使用することができます。
この回路は、DC5〜24V、最大出力100mAでに設計されています。
注意: 外部電源とEOCF+ピンの間には抵抗器を接続して、EOCF回路を流れる電流が100mAより小さくなるよ
うにしてください 。
Ultimus V DIO
ピン 5: PS+
コモン
デジタル出力 0
デジタル出力 1
デジタル出力 2
ピン 6: CC Init
1.2K
PC / PLC
外 部リレー
コンタクトクロージャー起動と外部リレーによる吐出サイクルの制御
Ultimus V DIO
ピン 3: EOCF+
コモン
デジタル 入力 0
デジタル 入力 1
デジタル 入力 2
ピン 4: EOCF‑
2.2K
PC / PLC
サイクル 終 了フィードバック
Vdd Out
AppendixA—I/Oコネクターピン概要（続き）
ピン5:PS+
DC24V 電源+: このピンはDC24V、100mAの電源を外部に供給します。
ピン6:CCInit
コンタクトクロージャー起動: このピンは、リレーあるいはスイッチのクロージャーに反応します。クロージャー信
号を受けると、操作モードによって設定された、吐出サイクルを起動します。1.2Kの抵抗により、起動電圧信号の
電流を20mA以下に制限します。コンタクトクロージャー起動信号は、連続吐出モードでモメンタリあるいはメイ
ンテインが可能です。新しい吐出サイクルは、コンタクトを開いて、また閉じることにより起動します。
Ultimus V 高精密液剤ディスペンサー
34
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ピン7:PS+
DC24V 電源＋: このピンはDC24V、100mAの電源を外部に供給します。
ピン8:AlarmIn
アラーム入力: このピンは、リレーあるいはスイッチのクロージャーに反応します。クロージャー信号を受けると、入力アラーム
インジケーターを表示し、これ以降吐出サイクルを起動しません。内部1.2Kの抵抗により、起動電圧信号の電流を20mA以
下に制限します。この信号は、LCDディスプレーのアラームオプションで無効にすることができます。
Ultimus V DIO
ピン 5: PS+
コモン
ピン
6: CC
Init
1.2K
近接センサー
外 部リレー
ピン 12: PS‑

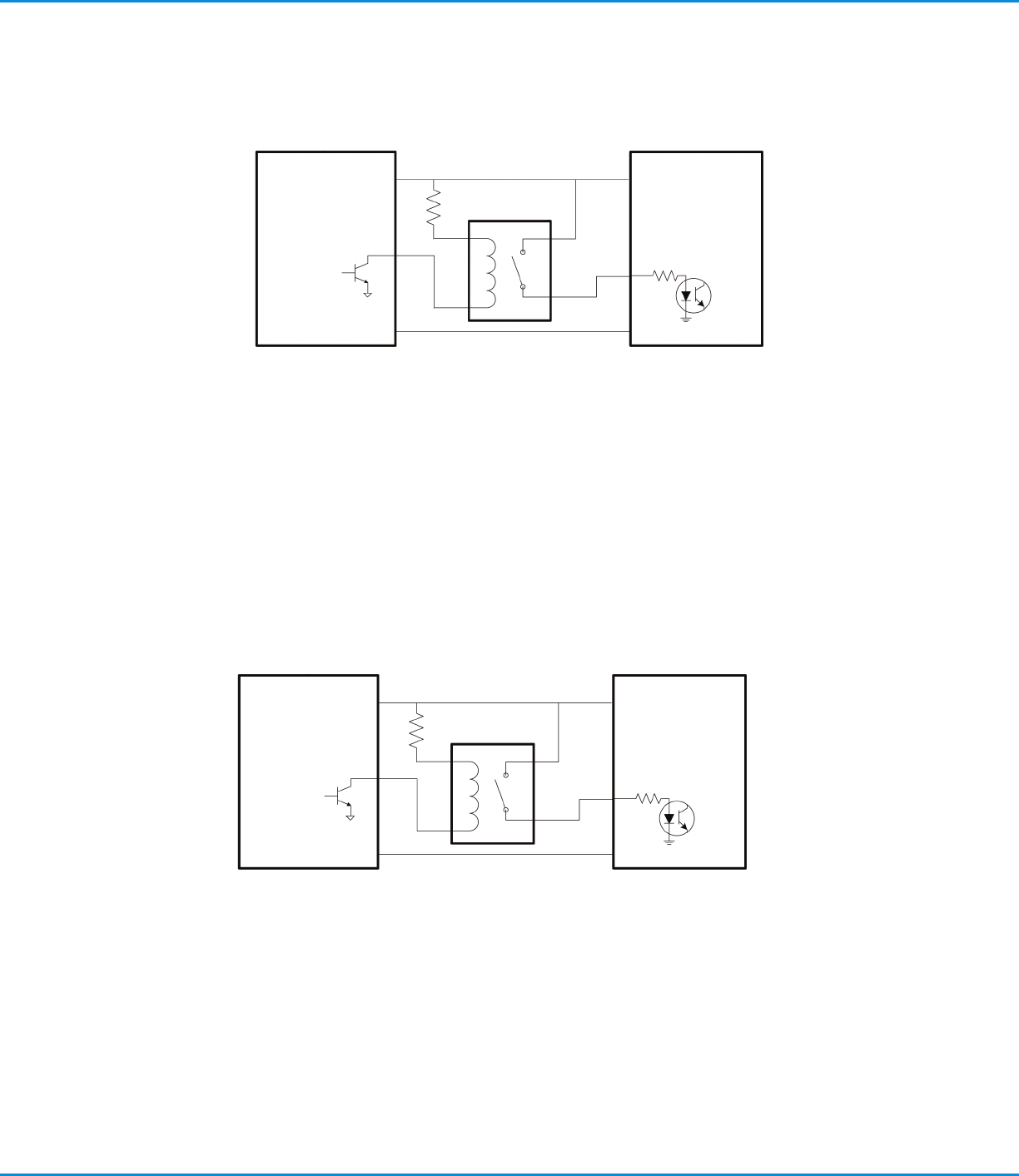

Dispense Cycle Control with Contact Closure Initiate,
NPN Proximity Sensor, and an External Relay
Vcc
Ultimus V DIO
ピン 5: PS+
コモン
ピン 8:
Alarm
Input
1.2K
近接センサー
外 部リレー
ピン 12: PS‑
アラーム入力、NPN近接センサー、外部リレー
Vcc
AppendixA—I/Oコネクターピン概要（続き）
ピン9:AlarmOut+
アラーム出力+: これはアラーム出力半導体スイッチのプラス側入力信号です
Ultimus V 高精密液剤ディスペンサー
35
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
Ultimus V DIO
ピン 9: Alarm Out+
コモン
デジタル 入力 0
デジタル 入力 1
デジタル 入力 2
ピン 10: Alarm Out‑
2.2K
PC / PLC

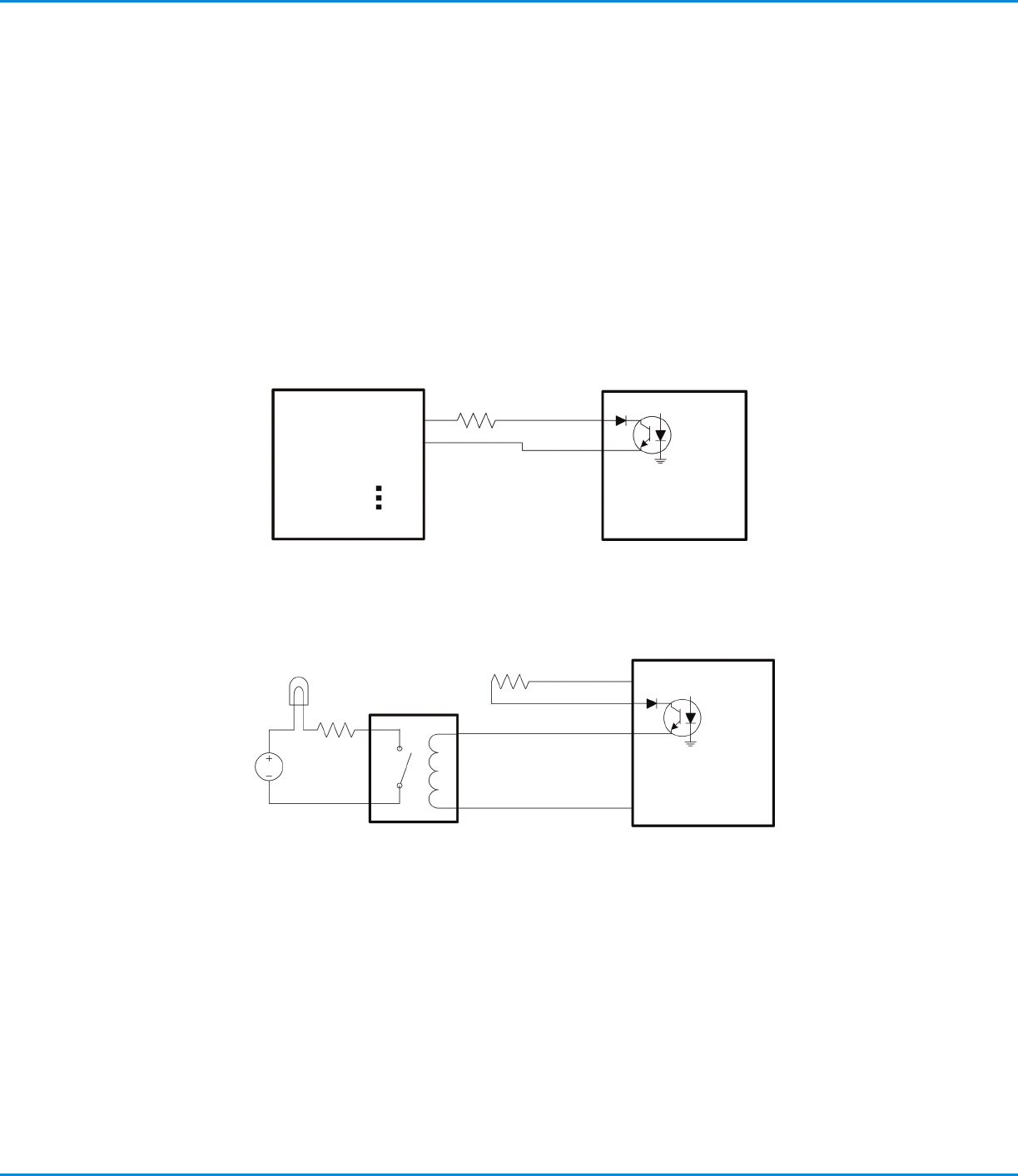

アラーム出力からデジタル入力へ
Vdd Out
Ultimus V DIO
ピン 9: Alarm Out+
ピン 10: Alarm Out‑
2.2K
ピン 5: PS+
ピン 12: PS‑
外 部リレー
DC
アラーム出力から外部インジケーターへ
AppendixA—I/Oコネクターピン概要（続き）
ピン10:AlarmOut–
アラーム出力–: これは導体スイッチの出力です。
アラーム出力信号は、半導体スイッチに接続されます。アラーム状態が起こると、ディスペンサーが半導体スイッチを閉じ、アラ
ーム出力ピンを短絡させます。
アラーム出力信号は、入力アラーム、吐出圧アラーム、あるいはオートインクリメントアラームで起動します。
LCDディスプレーのアラームオプションで、アラーム出力信号を発信させる、アラーム条件を設定できます。
この回路は、DC5〜24V、最大出力100mAで設計されています。
注意:外部電源とAlarm Out+ピンの間には抵抗器を接続して、アラーム出力回路を流れる電流が100mAより小さくなるよ
うにしてください 。
ピン11:PS+
DC24V 電源+: このピンはDC24V、100mAの電源を外部に供給します。
ピン12toピン15:PS–
DC24V 電源–: このピンはDC24Vの電源基準とリターンピンです。
