2. 安装 INS-XPFRDF-3.0S 4 XPF 旋转式浸渍助焊剂单元使用说明书 2.2 Side1 灯盖板的更换使用浸渍助焊剂单元时，为了对应浸渍后的影像处理，需要变更 Sid e1 灯盖板。 ·更换前 : 图号 AGGGC81 **( 烟雾 ) ·更换后 : 图号 2AGGGA0 011**( 清洁 ) 备注 )灯盖板的螺栓紧固转矩 :0.3 N·m 更换一次后，即使不使用浸渍助焊剂单元，也可以原样使用灯盖板。注意 …

INS-XPFRDF-3.0S 2. 安装

XPF 旋转式浸渍助焊剂单元使用说明书 3

2. 安装

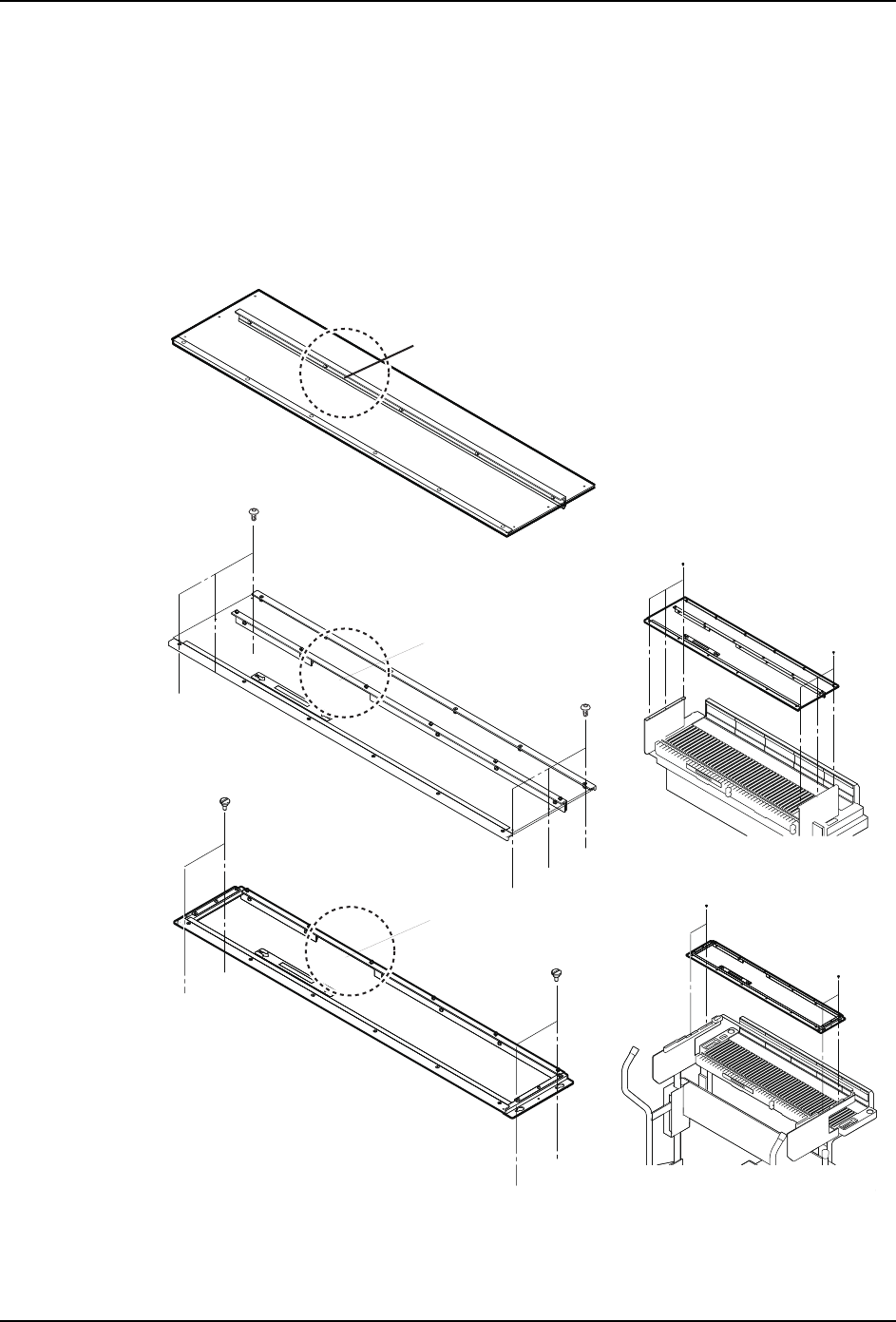

2.1 更换料站平台的盖罩

如果要使用浸渍助焊剂单元，盖罩上必须有切口。另外，根据固定料站平台或 MFU，盖罩的

种类会有区别。请更换成合适的盖罩。

注意 )如果没有更换成专用盖罩，就不能使用浸渍助焊剂单元。不使用浸渍助焊剂单元时，

请返回到通常的盖罩。

通常的盖罩（不使用浸渍助焊剂单元时）

固定料站的盖罩

（使用浸渍助焊剂单元时）

MFU的盖罩

（使用浸渍助焊剂单元时）

08NST-0003Sb

没有切口

有切口

2. 安装 INS-XPFRDF-3.0S

4 XPF 旋转式浸渍助焊剂单元使用说明书

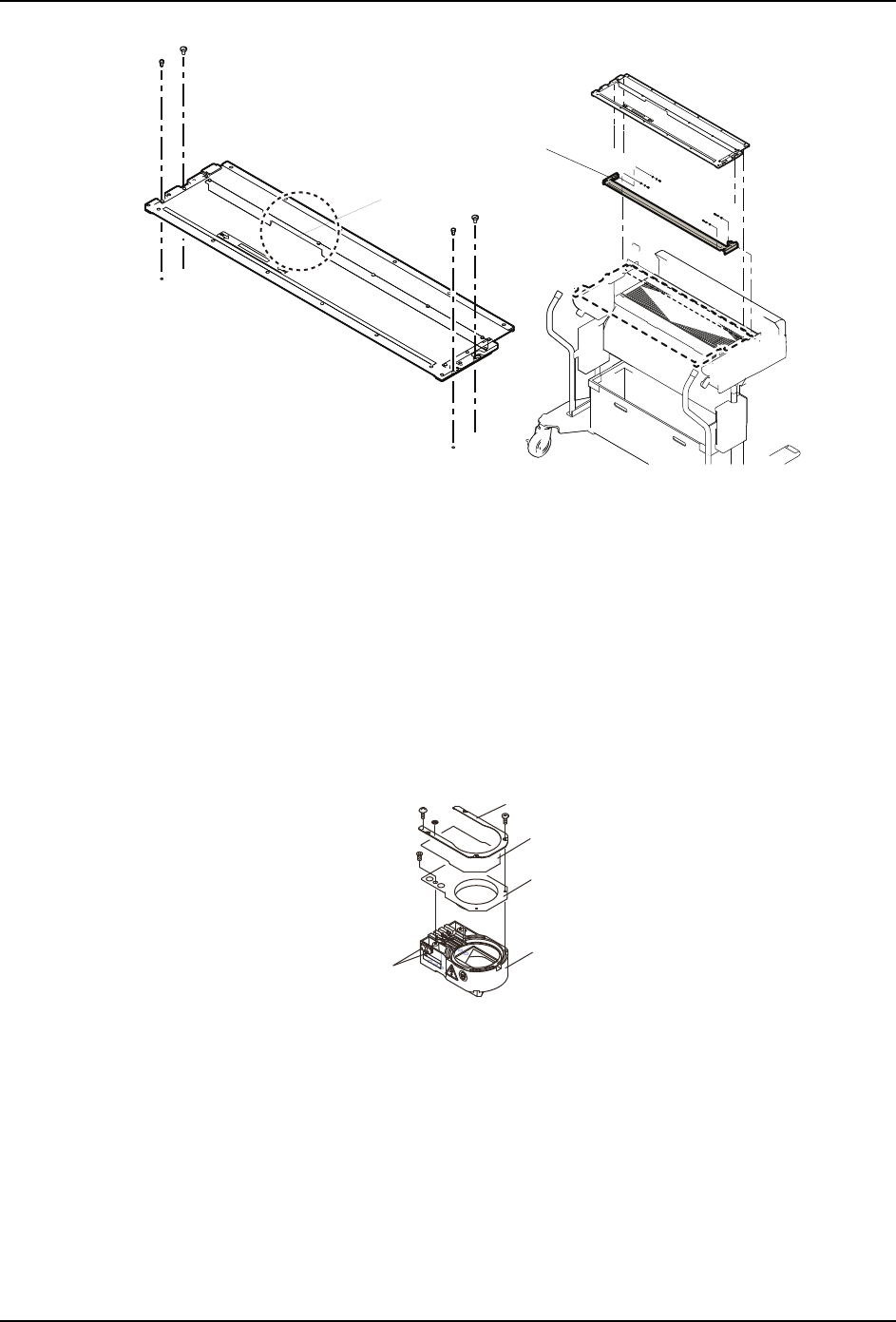

2.2 Side1 灯盖板的更换

使用浸渍助焊剂单元时，为了对应浸渍后的影像处理，需要变更 Side1 灯盖板。

·更换前 : 图号 AGGGC81**( 烟雾 )

·更换后 : 图号 2AGGGA0011**( 清洁 )

备注 )灯盖板的螺栓紧固转矩 :0.3 N·m

更换一次后，即使不使用浸渍助焊剂单元，也可以原样使用灯盖板。

注意 )更换灯盖板后，需要调整相机增益。相机增益的调整方法请参照 XPF 系统手册的 3.4.2

「维修保养」- 「相机增益设定」。

08NST-0105S

挡板

（带挡块）

MFU-40盖板

有缺口

ＳＩＤＥ１

０８ＮＳＴ－０１０６Ｓ

压条

玻璃盖板

灯盖板（变更部件）

灯座

绝对不能拆除

INS-XPFRDF-1.0S 3. 各部分的名称和功能

XPF 旋转式浸渍助焊剂单元使用说明书 5

3. 各部分的名称和功能

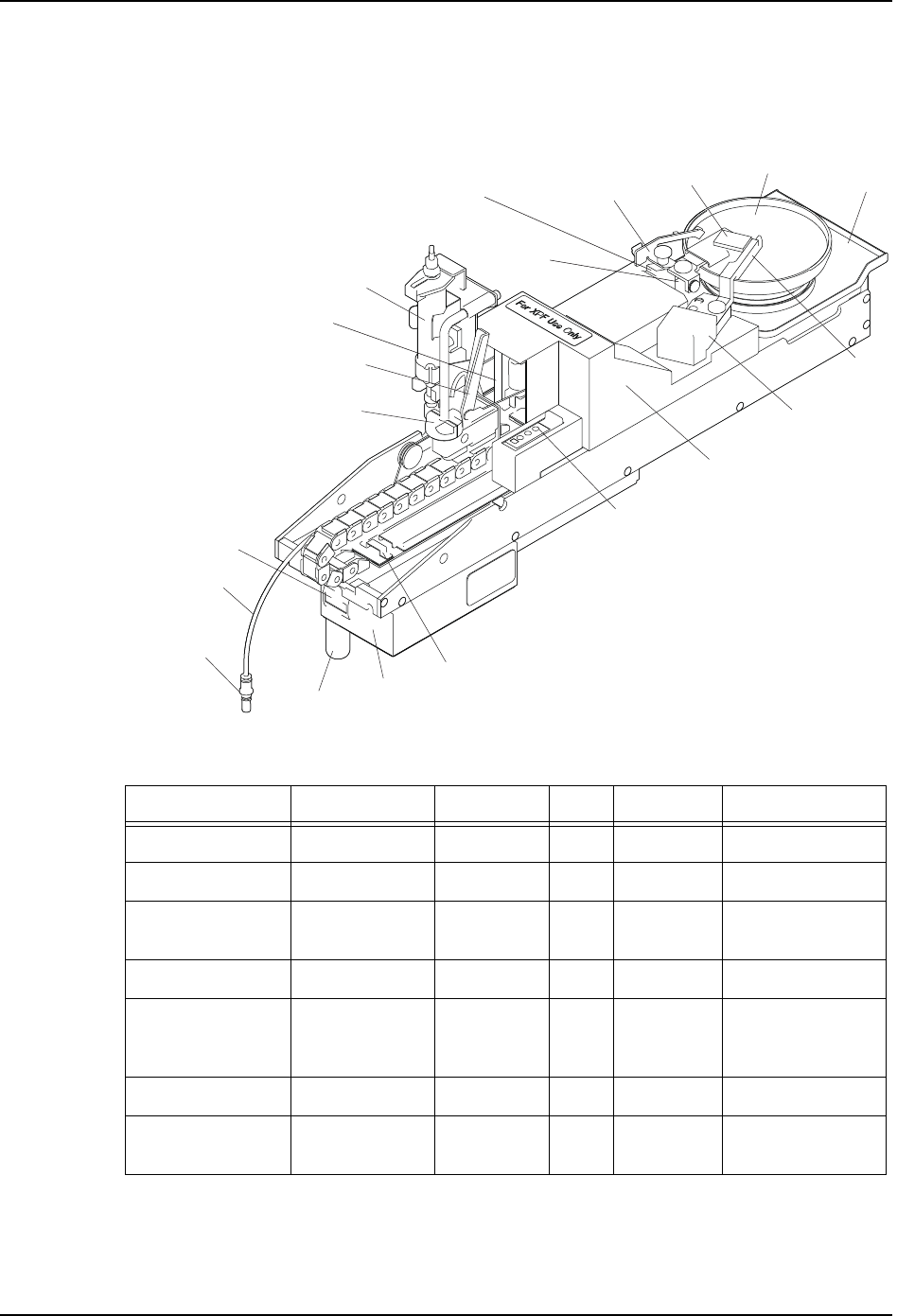

3.1 旋转式浸渍助焊剂单元

3.1.1 XPF 专用部件一览表

08NST-000

グ≊䖥㇗

グ≊᧛ཪ

䘷⏨㇗᭥ᷬ

Ֆ᝕ಞ

䃀ߏਦ

᧛᭬

ࡤ࠶

ॹ࠼㺞

/('ᱴ⽰ૂᔶީ

⌞㜬ㆈ

཯㍝ᵼ

䇦ᮦಞ

ᣀᢁ

ᰁ䖢

ᔶީ

ᬃ㓫ᵼ䬷ᇐ

ᬃ㓫ᵼ

Ֆ᝕ಞ⭞

䈹㢸ඍ

䘷⏨㇗⭞

䈹㢸ඍ㸨

㖟ᆆ㸨

ḽ䇦ᱥ;3)щ⭞䜞ԬȾ

䖪δᐜ਩ε㸨

更换部位 XPF 用图号部件名称个数规格类型 NXT·AIM 用图号

下锡台

2MGGYF0012**

料盘 1

PM020N*

刮刀

2MGGYF0009**

刮刀 1

PM08KS*

送液管用调节块

2MGGYF0010**

BKT 1

PM033W*

S30586

传感器用调节块

2MGGYF0011**

BKT 不锈钢 1

PM030B*

盖板

2MGGYF0013**

2MGGYF0014**

S10610

盖板

垫片

座板

PB8046*

S10610（2个）

轴(左右)

2MGGYF0015**

轴 1

2MDLYF020**

空气接头

S5026X

插座 1

KK3P-04H

(SMC)

H10360

Y3123A
