4. 基本操作 INS-XPFRDF-3.0S 16 XPF 旋转式浸渍助焊剂单元使用说明书 4. 拧松锁定旋钮，将送液管支架从生 产位置移动到维修保养位置并进行 固定。 备注 )将送液管支架固定在维修保养位置时，请确认吐出口在接收槽上。 5. 抬起下锡台，从转动台上拆下。接 着，也抬起接收槽并拆下。 1676 с䭗ਦ ᭬″
INS-XPFRDF-3.0S 4. 基本操作
XPF 旋转式浸渍助焊剂单元使用说明书 15
5. 将传感器臂返回到下降位置，拧紧锁定旋钮。
6. 将滑动平台返回到前进端。
4.2.2 拆除方法

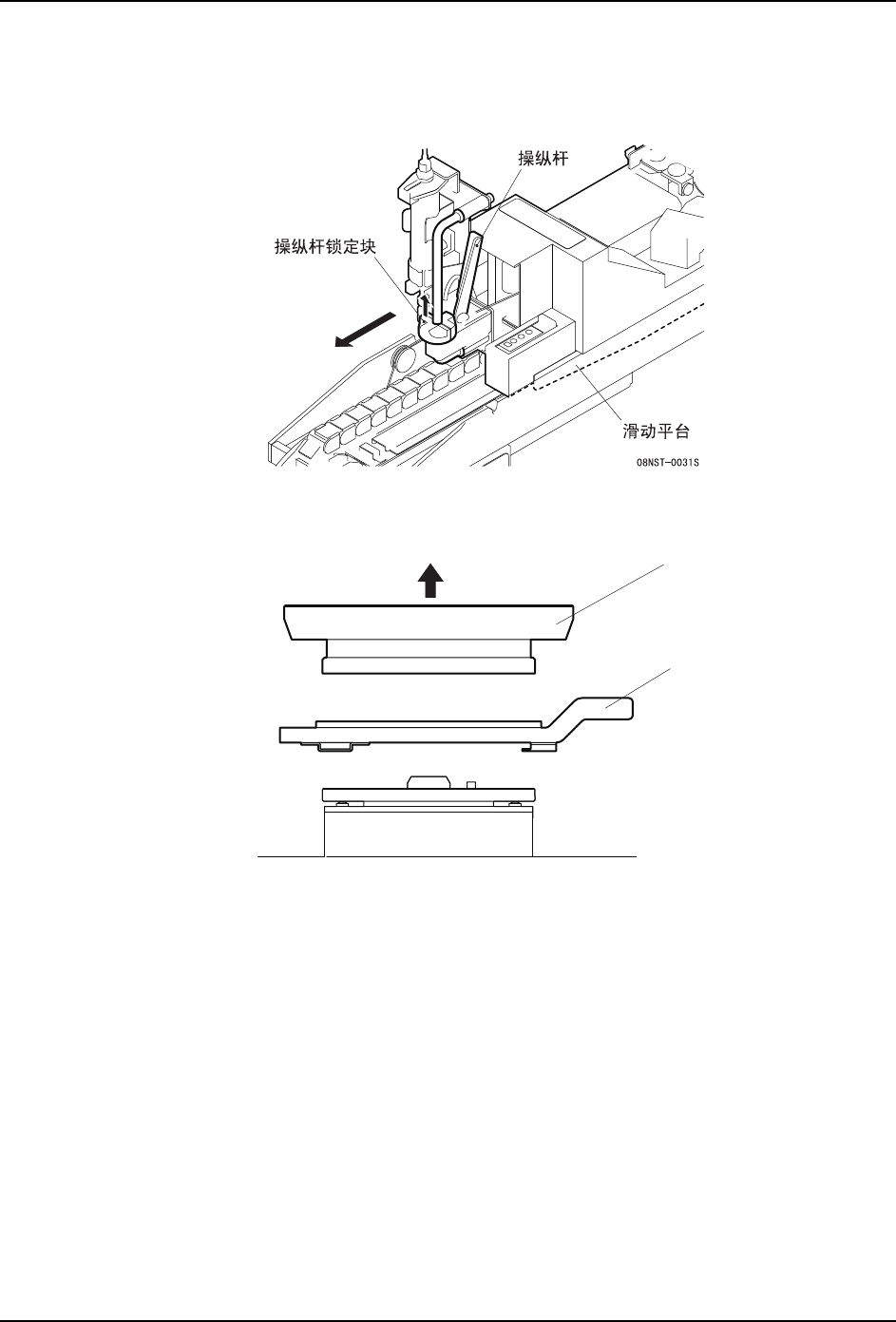

1. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到跟前。
2. 拧松锁定旋钮，弹起传感器臂。
3. 拧松锁定旋钮，从刮刀架上拆下刮刀。
注意
请确认传感器臂被固定在下降位置。如果传感器臂在上升位置，在滑动平
台前进时，有可能碰到机器的安全罩而损伤。
䬷ᇐᰁ䫤
䬷ᇐᰁ䫤
䬷ᇐᰁ䫤
ࡤ࠶
Ֆಞ㟸
䘷⏨㇗᭥ᷬδ⭕ӝփ㖤ε
䘷⏨㇗᭥ᷬδ㔪ؤؓޱփ㖤ε
1676
08NST-0012
4. 基本操作 INS-XPFRDF-3.0S
16 XPF 旋转式浸渍助焊剂单元使用说明书
4. 拧松锁定旋钮，将送液管支架从生产位置移动到维修保养位置并进行固定。
备注 )将送液管支架固定在维修保养位置时，请确认吐出口在接收槽上。
5. 抬起下锡台，从转动台上拆下。接着，也抬起接收槽并拆下。
1676
с䭗ਦ
᭬″
INS-XPFRDF-3.0S 5. 编程
XPF 旋转式浸渍助焊剂单元使用说明书 17
5. 编程
备注 )旋转式浸渍助焊剂单元在 Fuji Flexa 上和 XPF 上都能进行设定。此章介绍使用 Fuji
Flexa 进行设定的方法。
5.1 创建 Job
在 Job 编制器中打开生产 Job。
5.1.1 Shape Data 的设定
1. 对于进行浸渍动作的元件，请选择 [Shape Process]-[Flux] 标签页，进行以下的设定。
·[Generic]-[Do Flux]：[Yes]
2. 请设定浸渍动作的参数。
备注 )各项目的推荐值
Dwell Time: 0.20 助焊剂涂敷时在 Z 轴下降端的停留时间 [ 秒 ]
Slow Dipping Height: 2.5 助焊剂涂敷时开始减速时的高度 [mm]
Slow Dipping Down Speed: 0.3 助焊剂涂敷时 Z 轴下降时的减速后的速度 [%]
Slow Dipping Up Speed: 0.3 助焊剂涂敷时 Z 轴上升时的减速后的速度 [%]
Do Dipping Check: Yes 是否进行助焊剂涂敷时的元件落下的检查
备注 )不要对 [Squeegee Height][Flux Type][Slow Dipping Speed][Dip Depth] 这 4 个项
目进行设定。
3. 请设定贴装时的参数。
备注 )各项目的推荐值
Stack Placing Down Speed:：0.3 Package-on-Pachage 贴装时 Z 轴的下降速度 [%]
Stack Placing Up Speed:：0.3 Package-on-Pachage 贴装时 Z 轴的上升速度 [%]
08NST-0017Ea
08NST-0018E
