INS-XPFRDF-3.0S 4. 基本操作
XPF 旋转式浸渍助焊剂单元使用说明书 11
4. 基本操作
4.1 浸渍助焊剂单元的安装和拆除
4.1.1 安装方法
1. 将浸渍助焊剂单元下部导轨与料站平台上的贴纸端面对齐后插入。（MFU-30 时请插入到
No.16 料槽，MFU-40 时请插入到 No.20 料槽 ）。

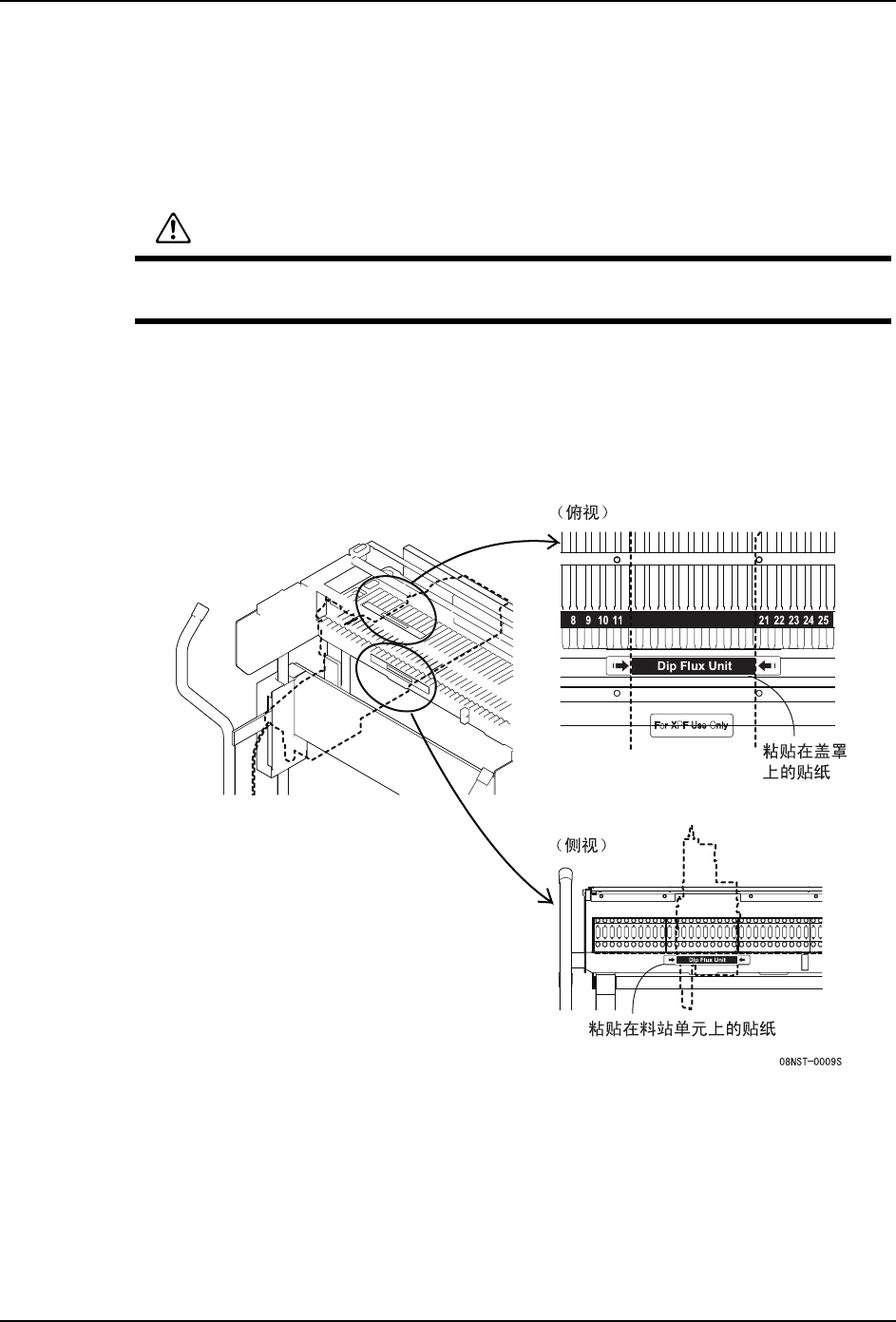

备注)如果是初次使用渍助助焊剂单元，请在下图所示的位置上粘贴贴纸（图号
:2MGGYF0019**）。
MFU-30 的时候
注意
浸渍助焊剂单元有一定重量，如果落下就有可能造成单元的损坏及人身伤害事故。在
进行安装和拆除时，请务必握住把手，另一只手托住前面部分。
4. 基本操作 INS-XPFRDF-3.0S
12 XPF 旋转式浸渍助焊剂单元使用说明书
MFU-40 的时候
注意 )注胶筒内充满了助焊剂时，请注意不要使其洒出。

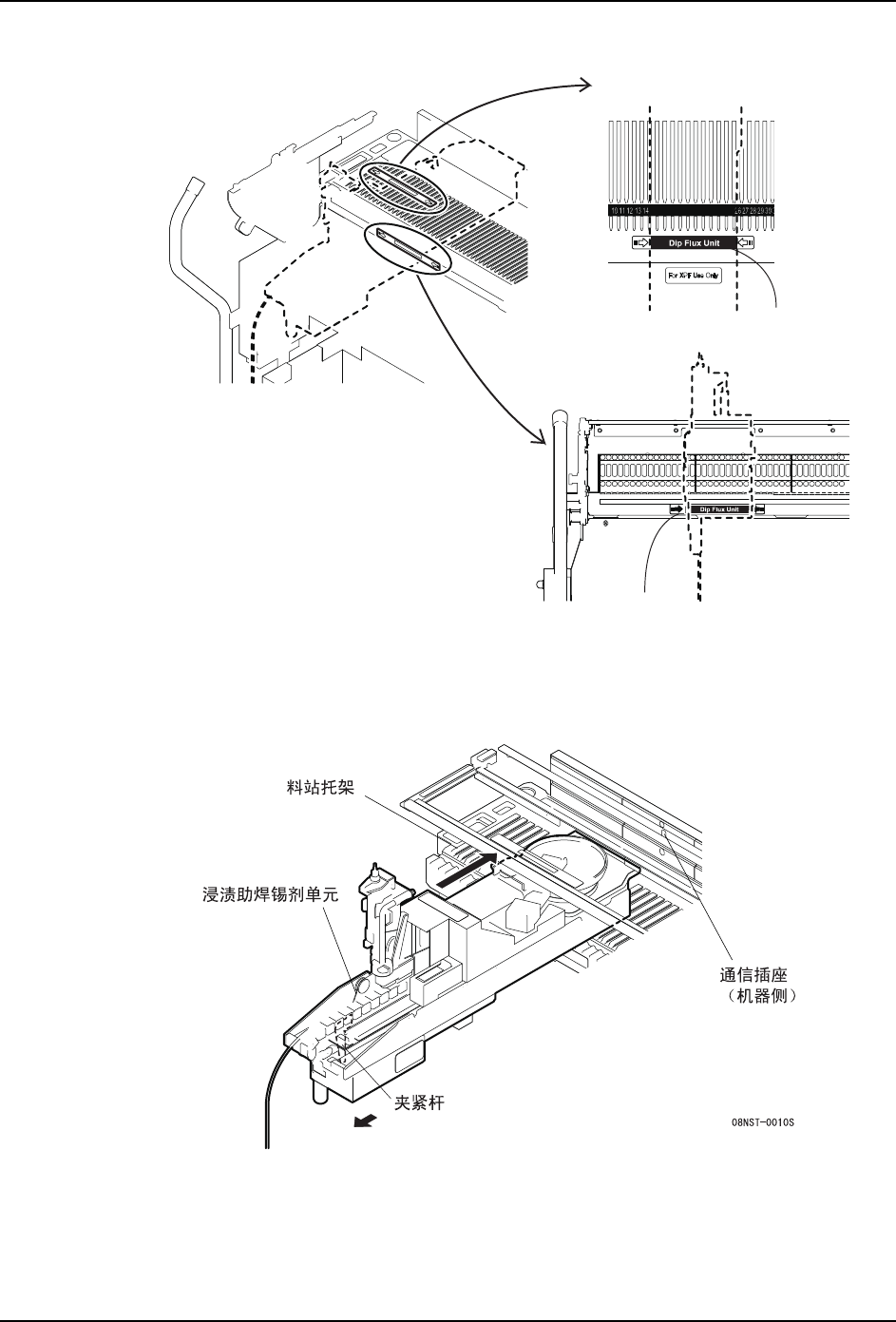

2. 拉住夹紧杆，将浸渍助焊剂单元向前方滑动，推入到使前端的插头完全插入料站托架侧
的插座内为止。
3. 放开夹紧杆，使浸渍助焊剂单元固定在料站托架上。
4. 确认单元的操作面板的绿色 LED(PWR) 亮灯着。
08NST-0033S
δإ㿼ε
δם㿼ε
㋎䍪൞ⴌ㖟
рⲺ䍪㓮
㋎䍪൞ᯏㄏঋݹрⲺ䍪㓮
INS-XPFRDF-3.0S 4. 基本操作
XPF 旋转式浸渍助焊剂单元使用说明书 13
5. 将浸渍助焊剂单元上的气源管的插孔连接到 XPF 侧 1 右侧上的插头上。如果气源管会有
妨害时，请用附属的管夹进行固定。
注意 )如果机器本体的供应空气用耦合器被其他单元全部使用时，请将供料器单元用空气配
管分歧或者准备机器本体的供应空气用耦合器之外的其他空气气源 (0.5MPa)。
4.1.2 拆除方法
1. 请确认浸渍助焊剂单元的上部滑块是否在前进端位置被夹紧着。
2. 从气源插头处拔下插口。
3. 拉住夹紧杆，从料站托架上水平地拉出浸渍助焊剂单元。
