INS-XPFRDF-3.0S 6. 生产
XPF 旋转式浸渍助焊剂单元使用说明书 29
6.4 发生错误时的操作
当发生错误时，操作面板上显示出错误画面 （如下图所示） 。此外浸渍助焊剂单元的红色
LED(ERR) 会亮灯或者闪烁，告知操作者发生了错误。
6.4.1 助焊剂传送不良 （红色 LED 亮灯）
发生了助焊剂的输送不良。请按照以下步骤检查单元的各个部分。

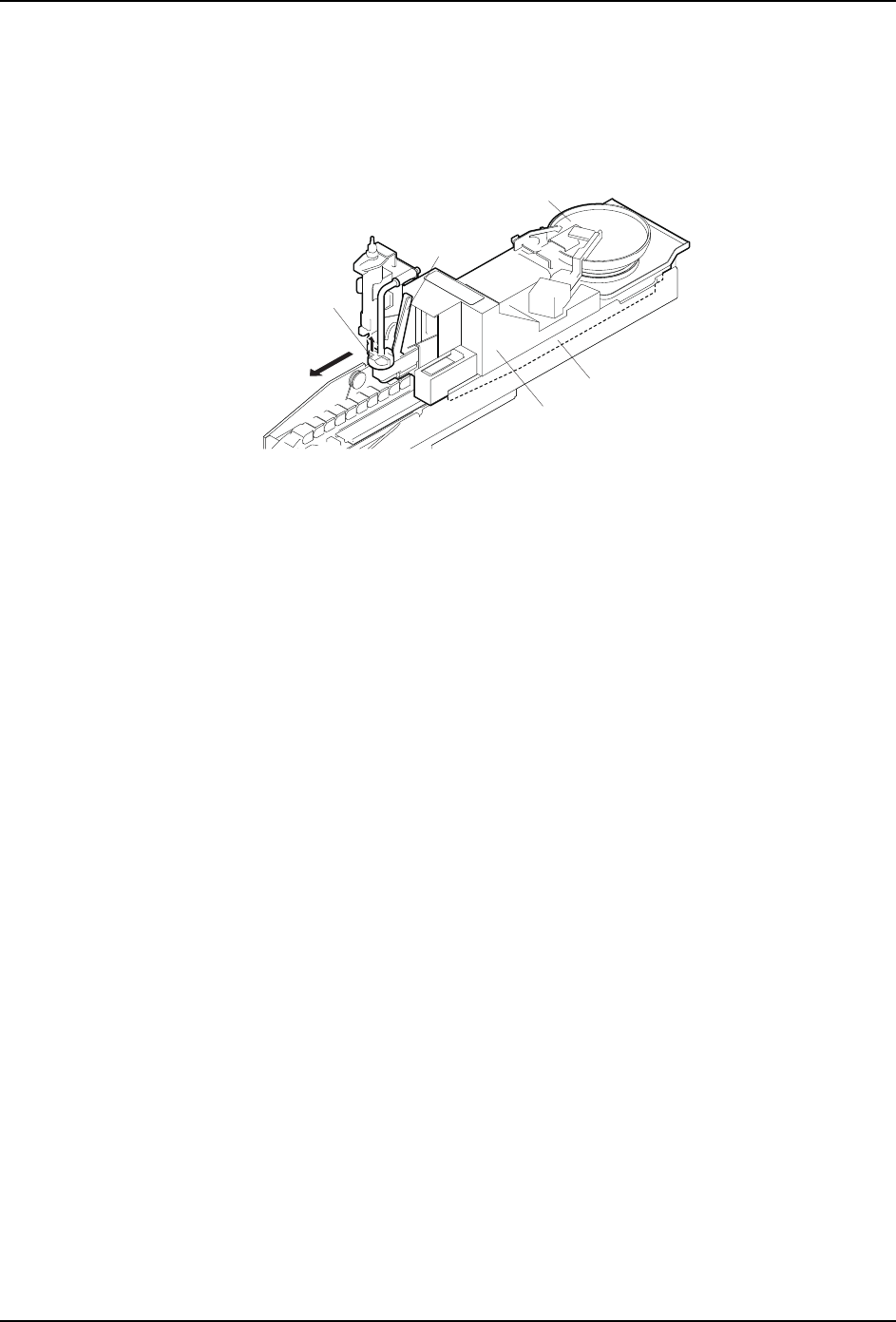

1. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到最跟前。
2. 请检查送液管是否堵塞、弯曲、漏液等，并排除原因。另外，请确认浸渍助焊剂单元的
供气是否发生泄漏。
3. 一边抬起锁定块一边握住操纵杆，将滑动平台返回到前进端。
4. 拉动浸渍助焊剂单元的夹紧手柄 （解除锁定），切断电源。另外，离开手柄就会接通电
源。
5. 短促地按下[■]开关，进行复位。
6.4.2 助焊剂余量不足 （红色 LED 闪烁）
注胶筒内助焊剂的量不足。请按照以下步骤检查单元的各个部分。
1. 向注胶筒内充填助焊剂。（参照 “6.2.1 在运转前准备中自动供应助焊剂 ”）。
2. 拉动浸渍助焊剂单元的夹紧手柄 （解除锁定），切断电源。另外，离开手柄就会接通电
源。
3. 短暂的按下[■]开关，进行复位。
1676D
ᢁ᷺
с䭗ਦ
ᢁ᷺䬷ᇐ
┇ࣞᒩਦ
ⴌ㖟
6. 生产 INS-XPFRDF-3.0S
30 XPF 旋转式浸渍助焊剂单元使用说明书
6.4.3 下锡台马达失调
下锡台被控制在一定的位置上停止，如果在指定位置不停止并显示出错误时，请按照以下步
骤进行恢复。
1. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到最跟前。
2. 如果存在妨害下锡台旋转和刮刀动作的东西，请除去。
3. 将滑动平台返回到前进端。
4. 拉动浸渍助焊剂单元的夹紧手柄（解除锁定）切断电源。另外，离开手柄就会接通电源。
1676D
ᢁ᷺
с䭗ਦ
ᢁ᷺䬷ᇐ
┇ࣞᒩਦ
ⴌ㖟
INS-XPFRDF-3.0S 7. 确认下锡
XPF 旋转式浸渍助焊剂单元使用说明书 31
7. 确认下锡
7.1 对象 Vision Type
VisionType230 或者 VisionType19( 锡球定义 ) 的锡球元件
注意 )其他的 VisionType 上本功能不能使用。
7.2 预先准备物品
·下锡前的元件
·下锡后的元件
·包含锡球的影像处理成功的 PartType 数据的顺序数据
注意 )进行下锡确认的顺序以外的部分请设置为跳过状态。
注意 )下锡后的元件请将锡球面向上保管。
7.3 下锡确认的方法
1. 选择 PartType 编辑的Flux项目，请在[Do Flux]、[Do Dipping Check]、[Do [YES]Check]
中设定。
2. 为了决定 [High Brightness] 和 [Low Brightness 的 ] 值，请输入发生下锡错误的值。(
在 [High brightness] 为 [255]、在 [Low Brightness] 为 [254])
3. 请开始自动生产。下锡确认的顺序中发生错误。
08NST-0041S
