INS-XPFRDF-1.0S 3. 各部分的名称和功能 XPF 旋转式浸渍助焊剂单元使用说明书 9 3.1.5 拨号式开关 使用拨号式开关，能够各自设定 涂敷时间、下锡台旋转速度及延迟 时间。 涂敷时间 设定通过 1 次的按钮开关操作，助焊剂被涂敷到下锡 台的时间 （秒） 。 下锡台旋转速度 设定下锡台的旋转速度 （rpm） 。 延迟时间 设定从发出旋转指示信号到下锡 台实际开始旋转的延迟时间。
3. 各部分的名称和功能 INS-XPFRDF-1.0S
8 XPF 旋转式浸渍助焊剂单元使用说明书
3.1.3 下锡台
3.1.4 操作面板
备注 )自动前准备动作就是按设定时间将助焊剂供给下锡台，接着，下锡台转动 1 次的动作。
备注 )自动运转中开关变为无效。
08NST-0005S
转台
下锡台
接收槽
印记
For XPF

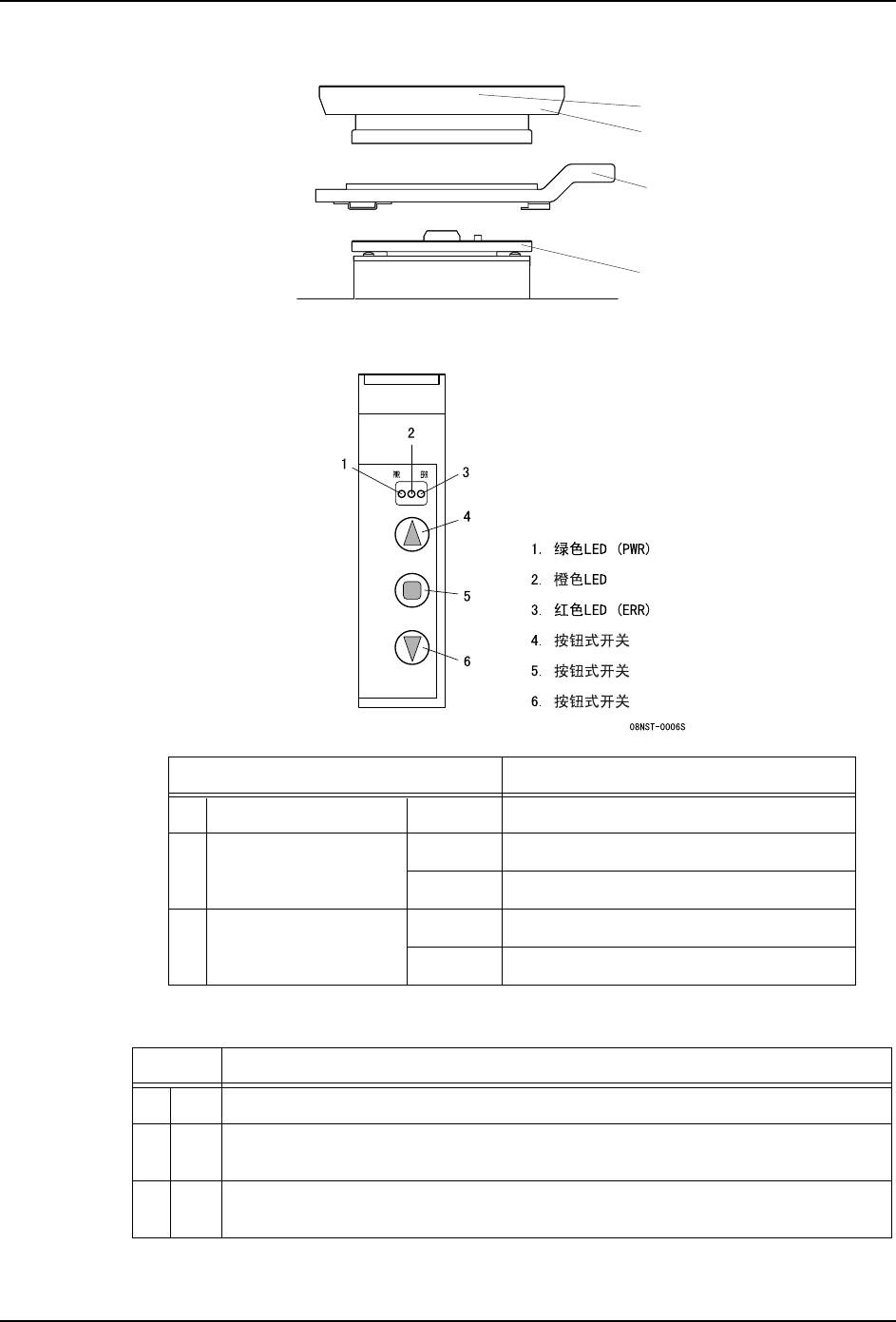

LED 显示 状态
1 绿色 LED (PWR) 亮灯 电源接通
2 橙色 LED 亮灯 下锡台处于拉出状态
闪烁 自动前准备动作中
3 红色 LED (ERR) 亮灯 动作不良
闪烁 注胶筒内助焊剂用完
开关 功能
4 ▲ 1 周期动作 （下锡台转动 1 次）
5 ■ · 复位功能 （解除错误）
· 按住 2 秒以上进行自动前准备动作
6 ▼ 按下 1 次，按设定时间送液 1 次。持续按住时，反复进行送液动作。（最长 30
秒）。
INS-XPFRDF-1.0S 3. 各部分的名称和功能
XPF 旋转式浸渍助焊剂单元使用说明书 9
3.1.5 拨号式开关

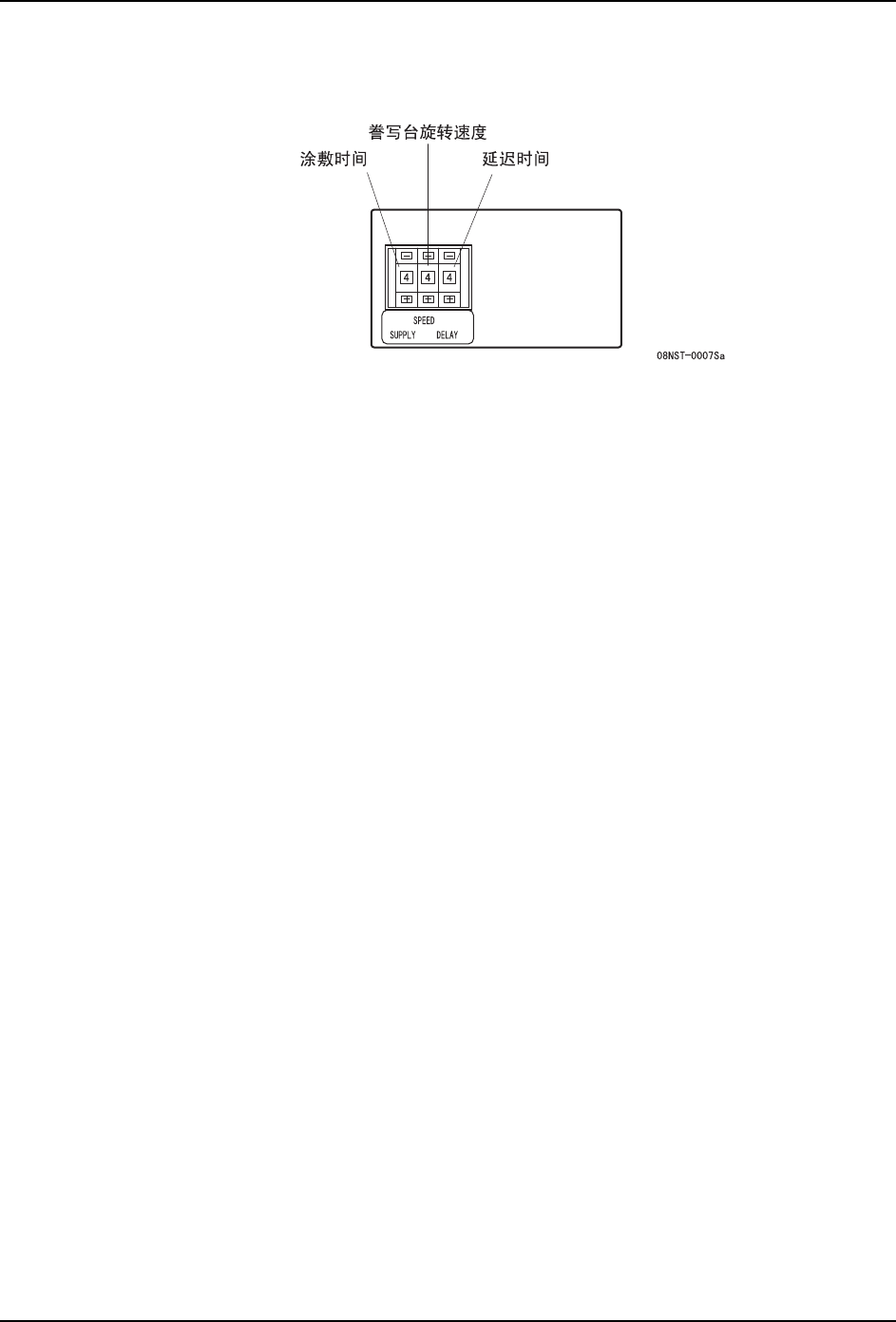

使用拨号式开关，能够各自设定涂敷时间、下锡台旋转速度及延迟时间。
涂敷时间
设定通过 1 次的按钮开关操作，助焊剂被涂敷到下锡台的时间 （秒）。
下锡台旋转速度
设定下锡台的旋转速度 （rpm）。
延迟时间
设定从发出旋转指示信号到下锡台实际开始旋转的延迟时间。
3. 各部分的名称和功能 INS-XPFRDF-1.0S
10 XPF 旋转式浸渍助焊剂单元使用说明书
MEMO:
