8. 预防保养 INS-XPFRDF-3.0S 36 XPF 旋转式浸渍助焊剂单元使用说明书 5. 抬起下锡台，从接收槽上拆除。其 次，抬起接收槽后拆除。 6. 使用超声波清洗机，请清洗刮刀 、下锡台、接收槽。 1676 с䭗ਦ ᭬″
INS-XPFRDF-3.0S 8. 预防保养
XPF 旋转式浸渍助焊剂单元使用说明书 35
8. 预防保养
8.1 清扫
8.1.1 刮刀、下锡台、接收槽的清洗
1. 提起操纵杆锁定块，然后握住操纵杆，将上部滑块拉到最跟前。
2. 放松锁定旋钮，抬起传感器臂。
3. 放松锁定旋钮，从下锡头上取下刮刀。
4. 放松锁定旋钮，将送液管 BKT 从生产位置移动到维修保养位置后固定。
备注 )请确认送液管 BKT 固定在维修保养位置时，吐出口在接收槽上方。
1676D
ᢁ᷺
с䭗ਦ
ᢁ᷺䬷ᇐ
┇ࣞᒩਦ
ⴌ㖟
䬷ᇐᰁ䫤
䬷ᇐᰁ䫤
䬷ᇐᰁ䫤
ࡤ࠶
Ֆಞ㟸
䘷⏨㇗᭥ᷬδ⭕ӝփ㖤ε
䘷⏨㇗᭥ᷬδ㔪ؤؓޱփ㖤ε
1676
8. 预防保养 INS-XPFRDF-3.0S
36 XPF 旋转式浸渍助焊剂单元使用说明书

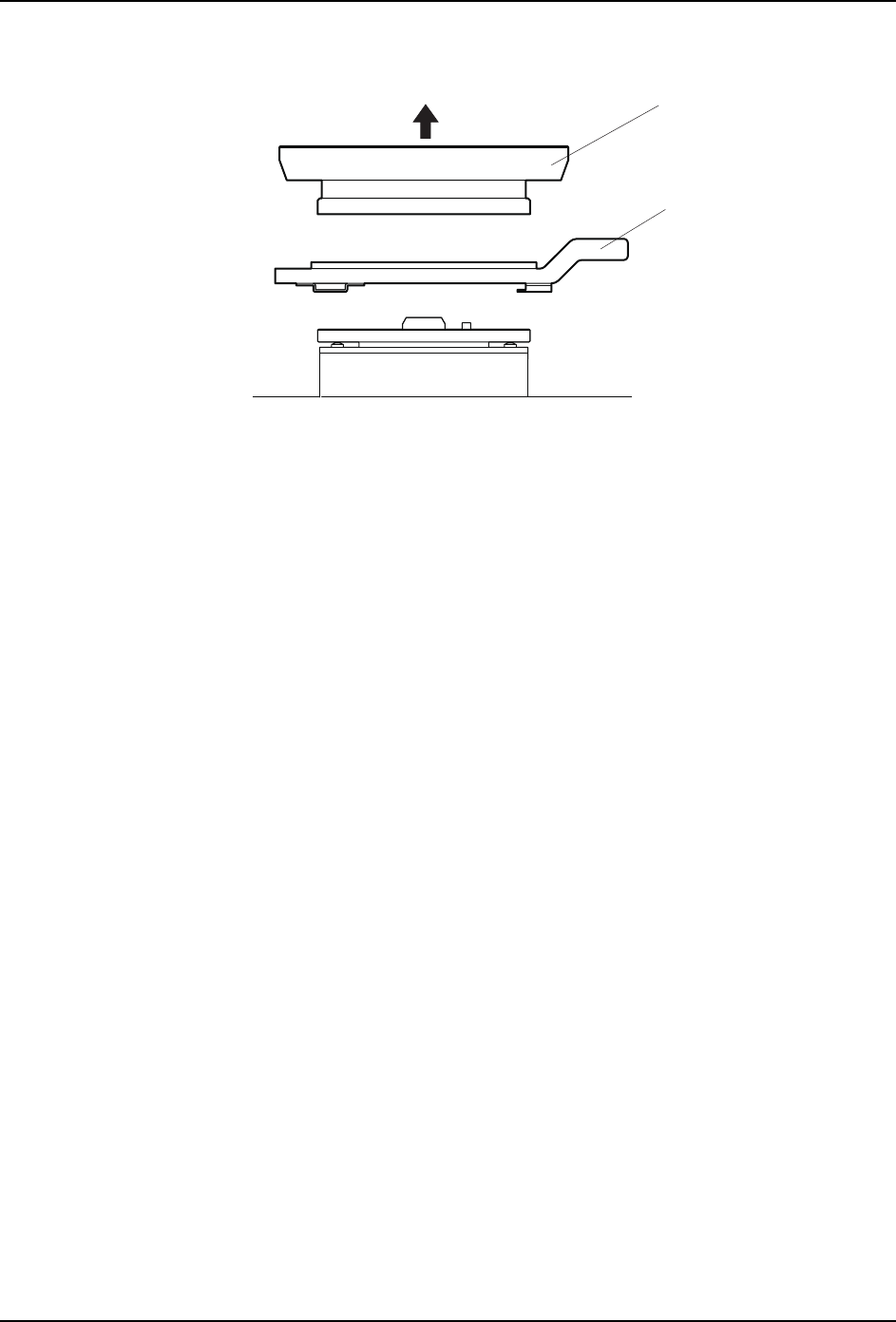

5. 抬起下锡台，从接收槽上拆除。其次，抬起接收槽后拆除。
6. 使用超声波清洗机，请清洗刮刀、下锡台、接收槽。
1676
с䭗ਦ
᭬″
INS-XPFRDF-3.0S 8. 预防保养
XPF 旋转式浸渍助焊剂单元使用说明书 37
8.2 加油
8.2.1 下锡台驱动部的加油 ( 每年 )
1. 将浸渍助焊剂单元从料站托架拆除 ( 参照 「8.1.1 刮刀、下锡台、接收槽的清洗」)。
2. 将浸渍助焊剂单元安装在供料器安装台上。
3. 拆除滑动平台的 Side 盖板。
指定润滑油 加油处
Daphne EponexNo.2( 出光 ) 驱动齿轮的齿面
注意
在将浸渍助焊剂单元搭载在供料器安装台的状态下，请不要拉出上部滑块。有因自重
而倾到向面前的危险。
6LGH┏ᯈ
08NST-0029S
