7. 确认下锡 INS-XPFRDF-3.0S 34 XPF 旋转式浸渍助焊剂单元使用说明书 Lead Brightness 的基准是按下 在错误信息画面上的 [ 调试 ] 按键后 ， 测定 [ 调试 ] 画面上 的锡球的亮度。 请设定比测定的锡 球亮度低的值为 Lead Brightness。 9. 请在确认下锡前返回到跳过状态的 顺序状态。 备注 )根据焊锡 / 助焊剂的种类不同，在下锡前、下锡后，锡球元件的锡球部分有亮度的差 比较…
INS-XPFRDF-3.0S 7. 确认下锡
XPF 旋转式浸渍助焊剂单元使用说明书 33
【想把指定值暗的锡球做为错误时 ( 特殊 )】
在 [High Brightness] 中设定 0。
在 [Low Brightness] 中设定指定值 ( 比 0 大在 255 以下 )
【想把从指定值脱离的锡球做为错误时 ( 特殊 )】
在 [High Brightness] 设定指定值。（比 [Low Brightness] 大在 255 以下）
在 [Low Brightness] 中设定指定值。（比 0 大不满 [High Brightness]）
7. 请在按下 [ 图形编辑器 ]-[ 吸取 ] 后，用手动吸取下锡前元件。
8. 按下 [ 下锡检查 ] 后，请用启动按键实行检查。
【建议】
在影像处理中，发生错误 「12403404: 图形匹配错误」或者 「12403414: 吸取元件错误」
时，有时锡球的亮度会降低。
用图形编辑器，按下 [ 虚拟画面 ] 按键，在相机影像上显示的锡球消失或者锡球缺损时会发
生锡球亮度降低的错误。
请选择 PartType 编辑画面的 [Lead/Element] 项目，在 [Lead Brightness] 中设定锡球的亮
度级别 ( 亮度 )。
注意 )为了使 [Lead Brightness 的 ] 有效，需要把固有值「__LeadBrightness」设定为 "1"。
注意 )[Lead Brightness] 只有在 VT230 时有效。
08NST-0044S
7. 确认下锡 INS-XPFRDF-3.0S
34 XPF 旋转式浸渍助焊剂单元使用说明书

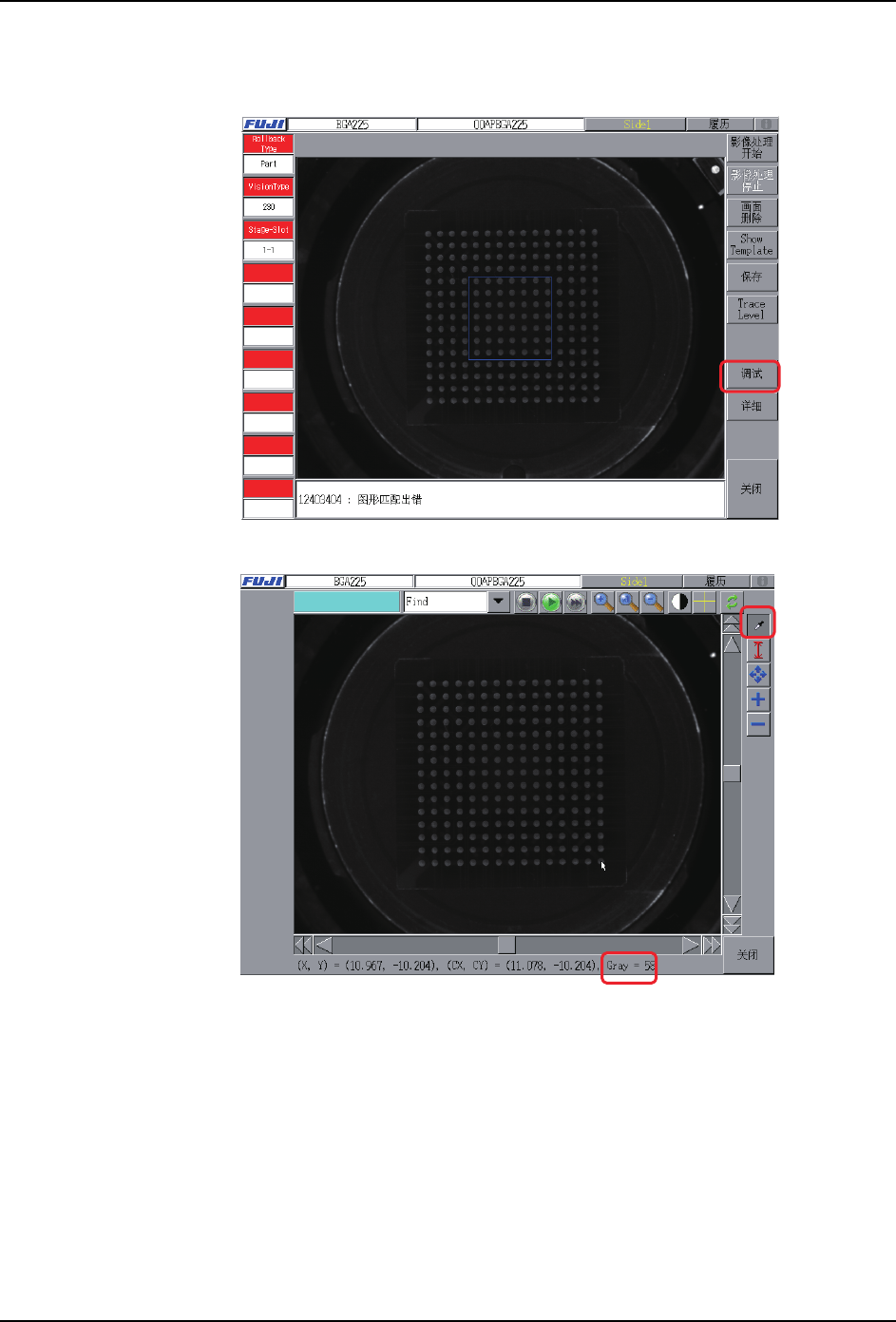

Lead Brightness 的基准是按下在错误信息画面上的 [ 调试 ] 按键后，测定 [ 调试 ] 画面上
的锡球的亮度。请设定比测定的锡球亮度低的值为 Lead Brightness。
9. 请在确认下锡前返回到跳过状态的顺序状态。
备注 )根据焊锡 / 助焊剂的种类不同，在下锡前、下锡后，锡球元件的锡球部分有亮度的差
比较少的情况。这样的情况下有时不能正常进行确认下锡。
08NST-0045S
08NST-0046S
INS-XPFRDF-3.0S 8. 预防保养
XPF 旋转式浸渍助焊剂单元使用说明书 35
8. 预防保养
8.1 清扫

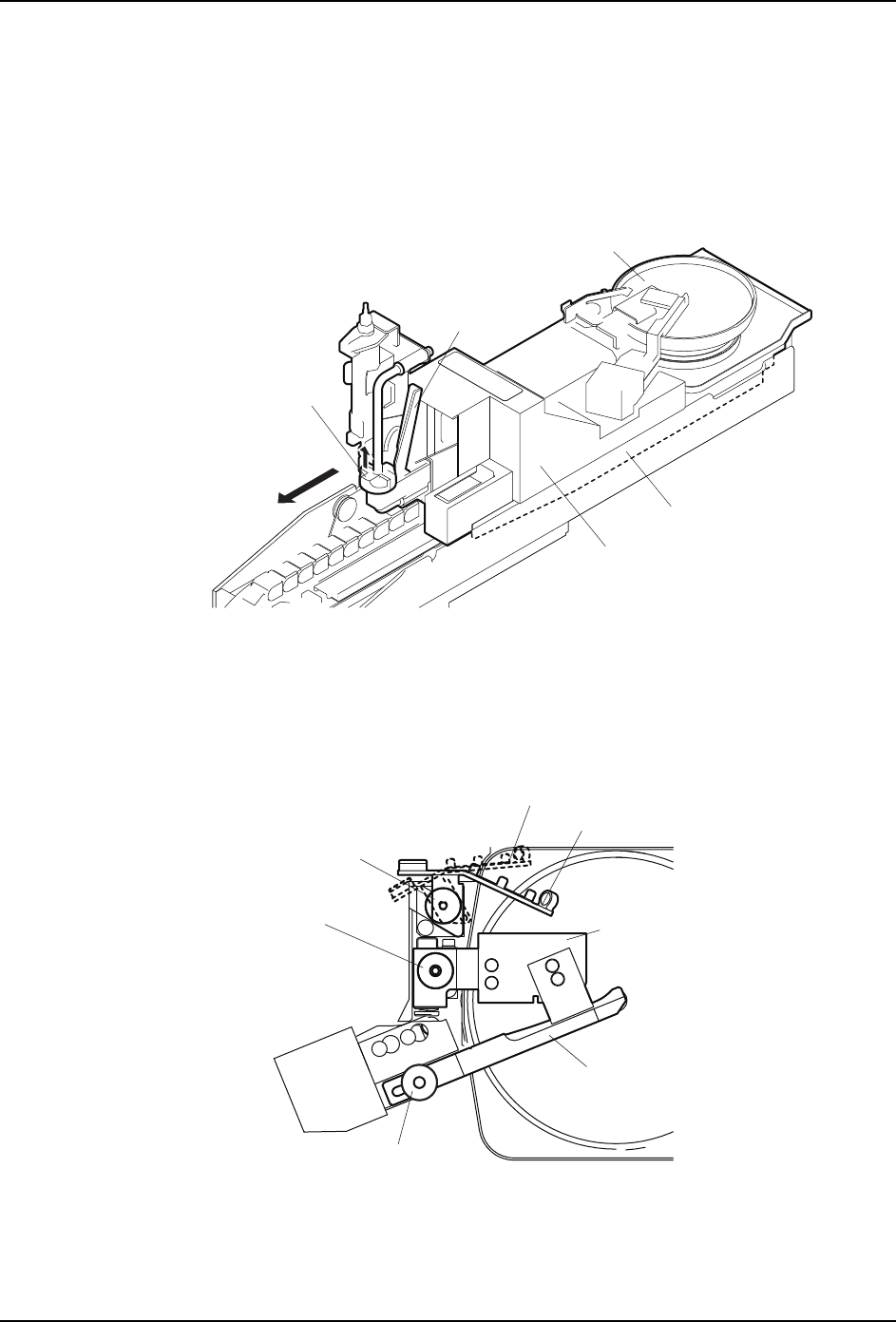

8.1.1 刮刀、下锡台、接收槽的清洗
1. 提起操纵杆锁定块，然后握住操纵杆，将上部滑块拉到最跟前。
2. 放松锁定旋钮，抬起传感器臂。
3. 放松锁定旋钮，从下锡头上取下刮刀。
4. 放松锁定旋钮，将送液管 BKT 从生产位置移动到维修保养位置后固定。
备注 )请确认送液管 BKT 固定在维修保养位置时，吐出口在接收槽上方。
1676D
ᢁ᷺
с䭗ਦ
ᢁ᷺䬷ᇐ
┇ࣞᒩਦ
ⴌ㖟
䬷ᇐᰁ䫤
䬷ᇐᰁ䫤
䬷ᇐᰁ䫤
ࡤ࠶
Ֆಞ㟸
䘷⏨㇗᭥ᷬδ⭕ӝփ㖤ε
䘷⏨㇗᭥ᷬδ㔪ؤؓޱփ㖤ε
1676
