INS-XPFRDF-3.0S 7. 确认下锡
XPF 旋转式浸渍助焊剂单元使用说明书 31
7. 确认下锡
7.1 对象 Vision Type
VisionType230 或者 VisionType19( 锡球定义 ) 的锡球元件
注意 )其他的 VisionType 上本功能不能使用。
7.2 预先准备物品
·下锡前的元件
·下锡后的元件
·包含锡球的影像处理成功的 PartType 数据的顺序数据
注意 )进行下锡确认的顺序以外的部分请设置为跳过状态。
注意 )下锡后的元件请将锡球面向上保管。
7.3 下锡确认的方法

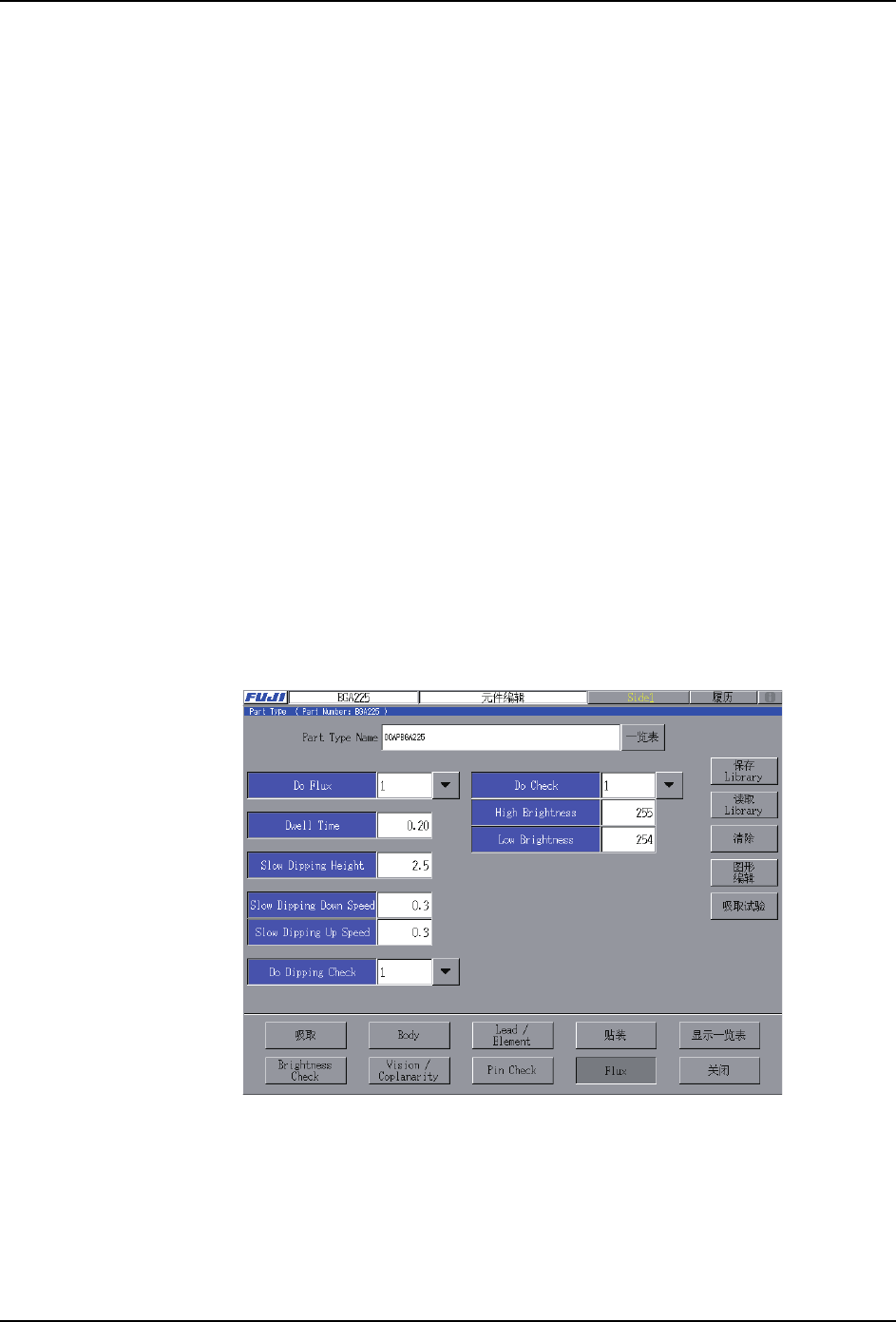

1. 选择 PartType 编辑的Flux项目，请在[Do Flux]、[Do Dipping Check]、[Do [YES]Check]
中设定。
2. 为了决定 [High Brightness] 和 [Low Brightness 的 ] 值，请输入发生下锡错误的值。(
在 [High brightness] 为 [255]、在 [Low Brightness] 为 [254])
3. 请开始自动生产。下锡确认的顺序中发生错误。
08NST-0041S
7. 确认下锡 INS-XPFRDF-3.0S
32 XPF 旋转式浸渍助焊剂单元使用说明书

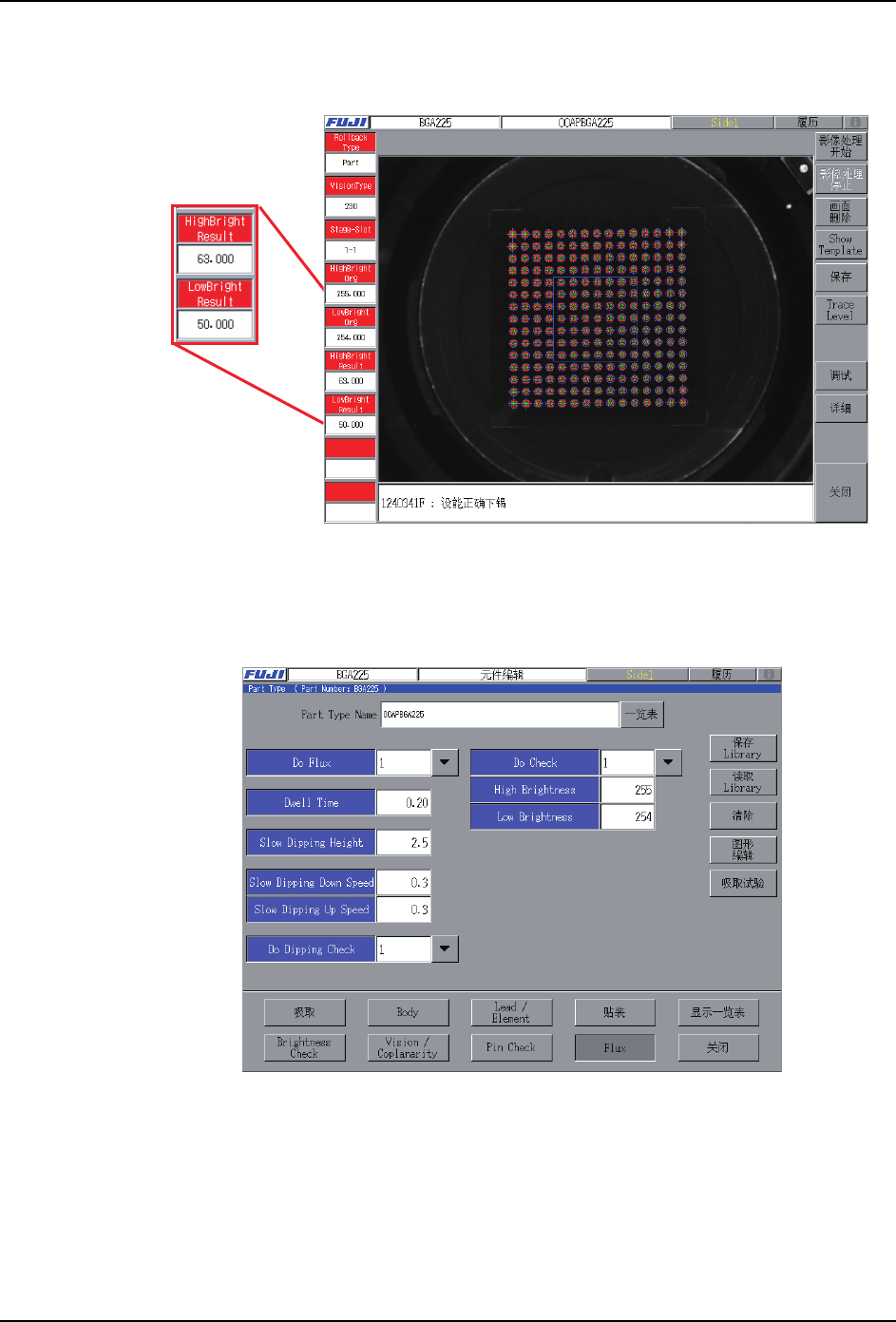

4. 在错误信息画面的 [HighBrightResult] 和 [LowBrightResult] 中，显示出每个锡球所测
定的平均亮度的最大值和最小值表示。请记录下来。
5. 请按下 [ 返回 ]。
6. 对于在 4 中记录的值，请把最大值保证 +15 左右，最小值保证 -15 左右的值做为基准输
入 [High Brightness] 和 [Low Brightness]。
备注 )根据情况，请改变 [High Brightness] 和 [Low Brightness] 的设定。
另外，指定值意味着是上述 6 的基准值。
【想把比指定值明亮的锡球做为错误时 ( 一般的情况 )】
在 [High Brightness] 中设定指定值。( 比 0 大在 255 以下 )
在 [Low Brightness] 中设定 0。
08NST-0042S
08NST-0043S
INS-XPFRDF-3.0S 7. 确认下锡
XPF 旋转式浸渍助焊剂单元使用说明书 33
【想把指定值暗的锡球做为错误时 ( 特殊 )】
在 [High Brightness] 中设定 0。
在 [Low Brightness] 中设定指定值 ( 比 0 大在 255 以下 )
【想把从指定值脱离的锡球做为错误时 ( 特殊 )】
在 [High Brightness] 设定指定值。（比 [Low Brightness] 大在 255 以下）
在 [Low Brightness] 中设定指定值。（比 0 大不满 [High Brightness]）
7. 请在按下 [ 图形编辑器 ]-[ 吸取 ] 后，用手动吸取下锡前元件。
8. 按下 [ 下锡检查 ] 后，请用启动按键实行检查。
【建议】
在影像处理中，发生错误 「12403404: 图形匹配错误」或者 「12403414: 吸取元件错误」
时，有时锡球的亮度会降低。

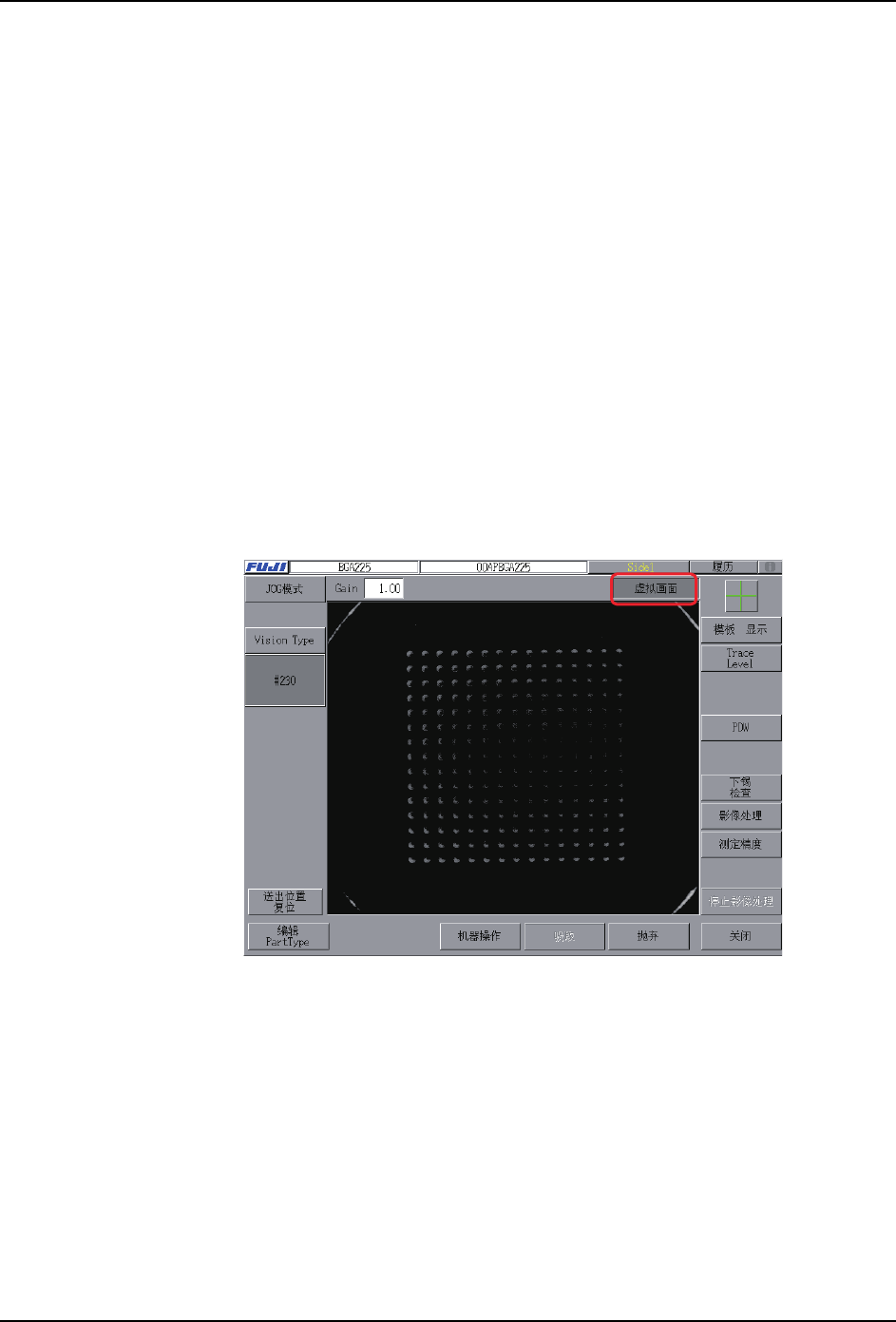

用图形编辑器，按下 [ 虚拟画面 ] 按键，在相机影像上显示的锡球消失或者锡球缺损时会发
生锡球亮度降低的错误。
请选择 PartType 编辑画面的 [Lead/Element] 项目，在 [Lead Brightness] 中设定锡球的亮
度级别 ( 亮度 )。
注意 )为了使 [Lead Brightness 的 ] 有效，需要把固有值「__LeadBrightness」设定为 "1"。
注意 )[Lead Brightness] 只有在 VT230 时有效。
08NST-0044S
