4. 基本操作 INS-XPFRDF-3.0S 14 XPF 旋转式浸渍助焊剂单元使用说明书 4.2 刮刀和下锡台的安装及拆除 4.2.1 安装方法 1. 提起操纵杆锁定块，然后握住操纵 杆，将滑动平台拉到跟前。 备注 )滑动平台在中间位置时，就无法操作单元的各种开关。 2. 将接收槽和下锡台安装到单元上 。 a. 将单元侧的定位销对准接收槽下面 的定位孔，安装接收槽。 b. 将下锡台的刻印标记对准旋转台侧 的定位销，安装下锡台。 备注…
INS-XPFRDF-3.0S 4. 基本操作
XPF 旋转式浸渍助焊剂单元使用说明书 13

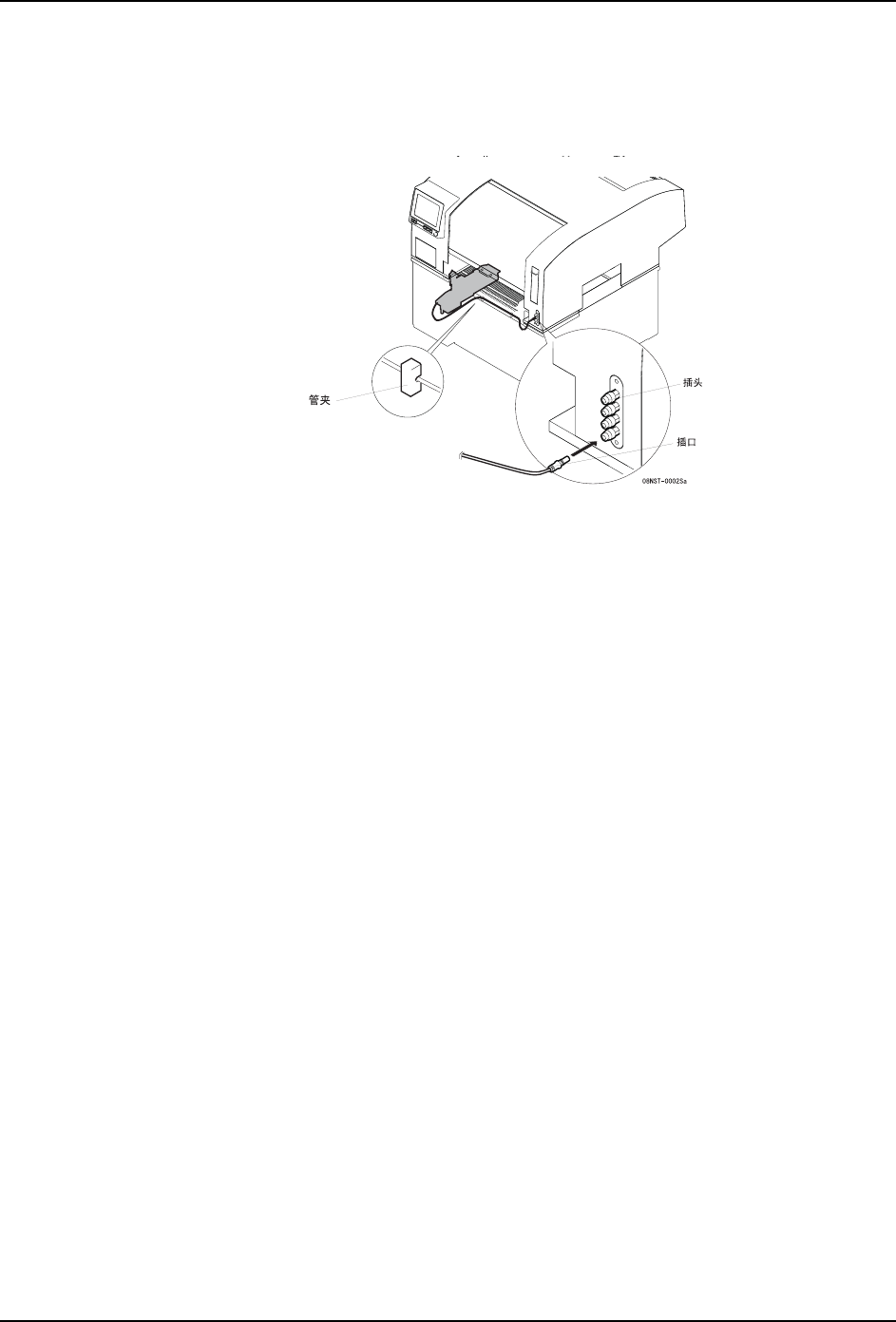

5. 将浸渍助焊剂单元上的气源管的插孔连接到 XPF 侧 1 右侧上的插头上。如果气源管会有
妨害时，请用附属的管夹进行固定。
注意 )如果机器本体的供应空气用耦合器被其他单元全部使用时，请将供料器单元用空气配
管分歧或者准备机器本体的供应空气用耦合器之外的其他空气气源 (0.5MPa)。
4.1.2 拆除方法
1. 请确认浸渍助焊剂单元的上部滑块是否在前进端位置被夹紧着。
2. 从气源插头处拔下插口。
3. 拉住夹紧杆，从料站托架上水平地拉出浸渍助焊剂单元。
4. 基本操作 INS-XPFRDF-3.0S
14 XPF 旋转式浸渍助焊剂单元使用说明书
4.2 刮刀和下锡台的安装及拆除
4.2.1 安装方法

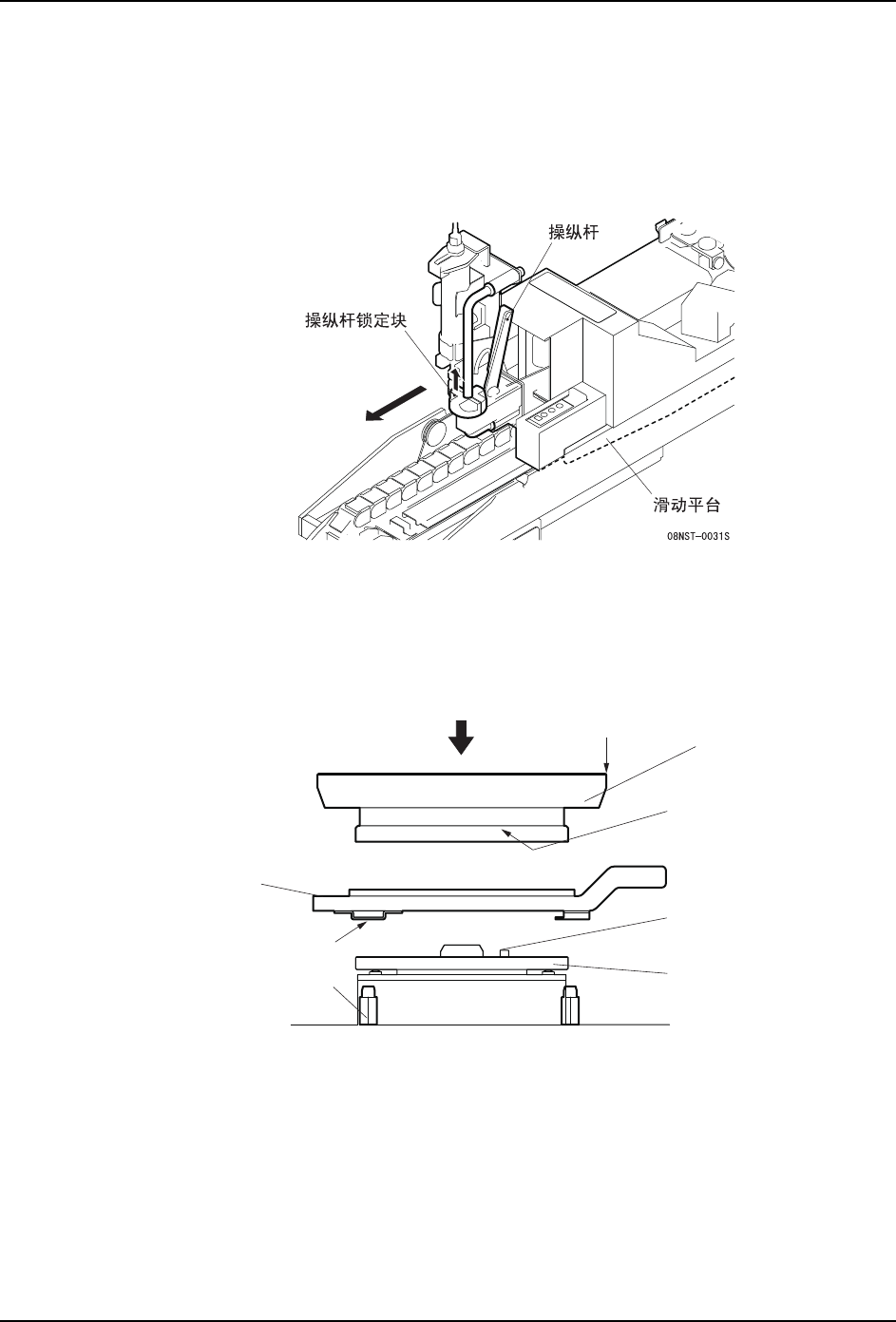

1. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到跟前。
备注 )滑动平台在中间位置时，就无法操作单元的各种开关。
2. 将接收槽和下锡台安装到单元上。
a. 将单元侧的定位销对准接收槽下面的定位孔，安装接收槽。
b. 将下锡台的刻印标记对准旋转台侧的定位销，安装下锡台。
备注 )表示下锡台下面的定位孔的标记被刻印在上面的边缘。
3. 将送液管支架返回到生产位置，拧紧锁定旋钮。
4. 将刮刀安装到刮刀架上，拧紧锁定旋钮。
下锡台
接收槽
定位销
定位孔
定位销
刻印标记
旋转台
08NST-0013Sa
定位孔
INS-XPFRDF-3.0S 4. 基本操作
XPF 旋转式浸渍助焊剂单元使用说明书 15

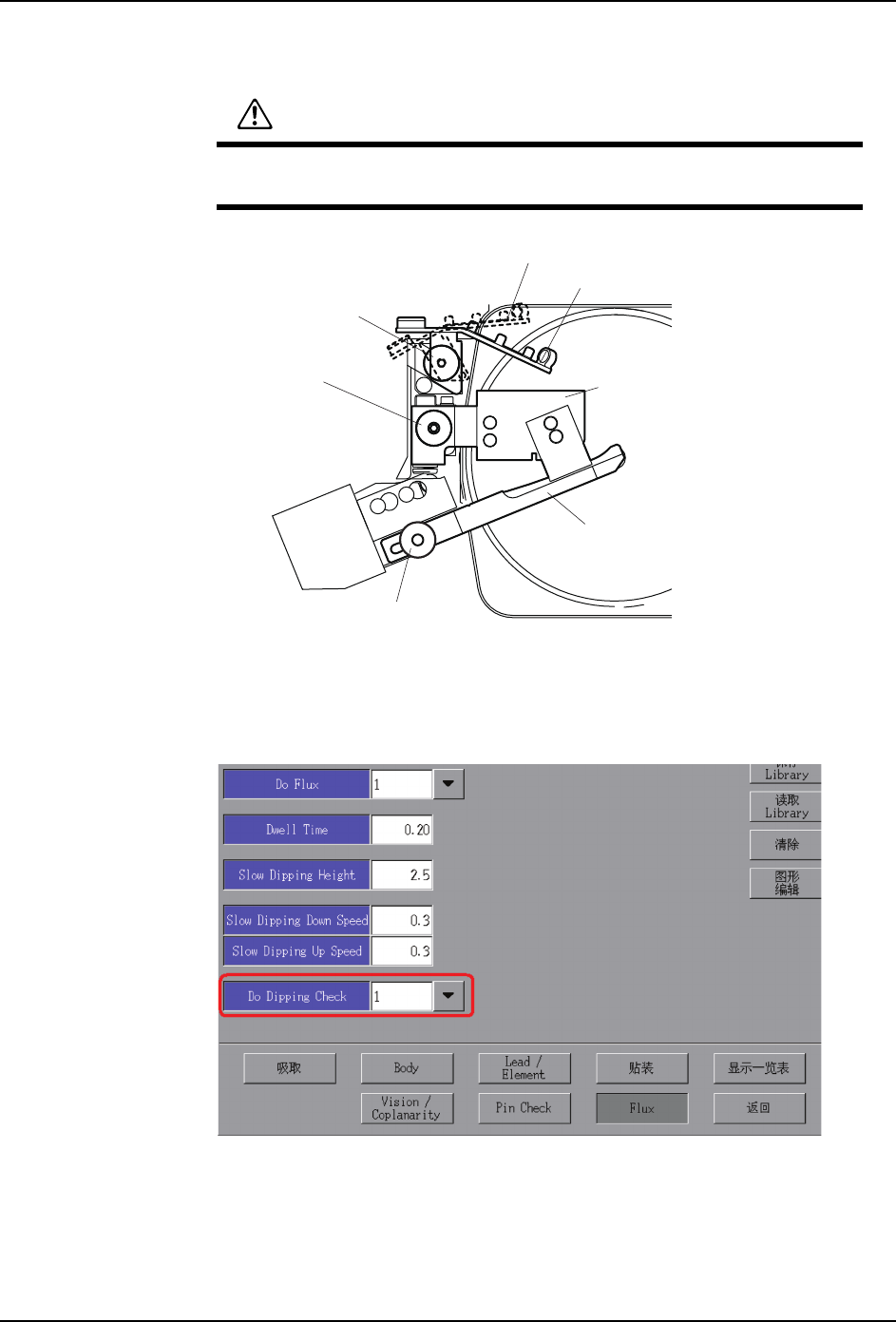

5. 将传感器臂返回到下降位置，拧紧锁定旋钮。
6. 将滑动平台返回到前进端。
4.2.2 拆除方法
1. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到跟前。
2. 拧松锁定旋钮，弹起传感器臂。
3. 拧松锁定旋钮，从刮刀架上拆下刮刀。
注意
请确认传感器臂被固定在下降位置。如果传感器臂在上升位置，在滑动平
台前进时，有可能碰到机器的安全罩而损伤。
䬷ᇐᰁ䫤
䬷ᇐᰁ䫤
䬷ᇐᰁ䫤
ࡤ࠶
Ֆಞ㟸
䘷⏨㇗᭥ᷬδ⭕ӝփ㖤ε
䘷⏨㇗᭥ᷬδ㔪ؤؓޱփ㖤ε
1676
08NST-0012
