6. 生产 INS-XPFRDF-3.0S
20 XPF 旋转式浸渍助焊剂单元使用说明书
6.1.2 助焊剂单元设定
为了防止助焊剂的干燥（硬化），每隔一段时间搅拌被供应到下锡台上的助焊剂。请设定搅
拌周期和次数。
在助焊剂单元设定中，需要设定以下 3 个项目。
·助焊剂搅拌周期
·搅拌次数
·助焊剂传送时间
操作

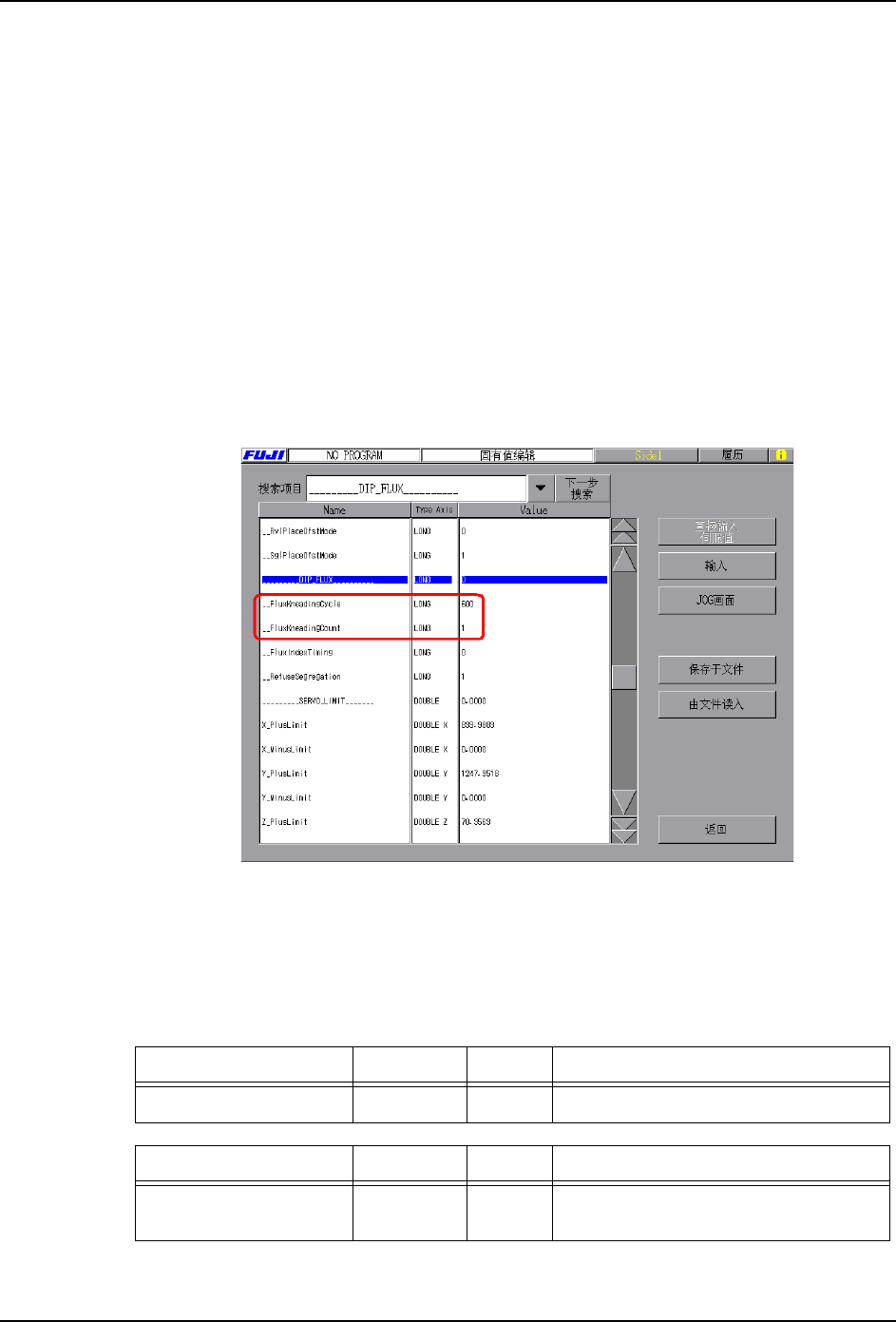

1. 请选择 [ 设定 / 管理 ]-[ 固有值编辑 ] 画面。
2. 请选择 [ 固有值编辑 ] 画面的 [ 搜索项目 ]-[DIP_FLUX]。
·请选择 [__FluxKneadingCycle]，设定助焊剂搅拌周期。
如果指定了 [0]，则不进行周期动作。
·请选择 [__FluxKneadingCount]，设定助焊剂搅拌次数。
如果指定了 [0]，则不进行周期动作。
助焊剂搅拌周期和搅拌次数说明如下。
固有值名 输入范围 初始值 说明
__FluxKneadingCycle 0 ～ 1000 600 助焊剂搅拌周期[秒]
固有值名 输入范围 初始值 说明
__FluxKneadingCount 0 ～ 10 1 助焊剂搅拌动作时，
助焊剂盘旋转的次数。
INS-XPFRDF-3.0S 6. 生产
XPF 旋转式浸渍助焊剂单元使用说明书 21
·请选择 [__FluxIndexTiming]，设定助焊剂的传送时间。
助焊剂传送时间如下。
详细说明
0：周期时间优先
优先周期时间。在判断出机器开始进行助焊剂涂敷动作的时间点进行助焊剂的传送。
1：膜厚精度优先 （下锡前传送）
最优先膜厚精度。在助焊剂下锡前的影像处理后，马上进行助焊剂的传送。
2：膜厚精度优先 （吸取后传送）
在吸取助焊剂涂敷的元件后，马上进行马上进行助焊剂的传送。与[1：膜厚精度优先
（下锡前传送）] 相比，周期时间被缩短。
固有值名 输入范围 初始值 说明
__FluxIndexTiming 0 ～ 2 0 0：周期时间优先
1：膜厚精度优先 （下锡前传送）
2：膜厚精度优先 （吸取后传送）
6. 生产 INS-XPFRDF-3.0S
22 XPF 旋转式浸渍助焊剂单元使用说明书
参考）关于浸渍动作设定和助焊剂传送时间
这里，对每个设定的机器动作和助焊剂传送时间进行说明。在设定动作模式时请参考。
6.1.3 测定下锡位置高度
1. 请选择 [ 设定 / 管理 ]-[ 测定助焊剂下锡位置高度 ] 画面。
2. 请按下 [ 测定助焊剂下锡位置高度 ] 按键开始测定。
备注 )这个处理请在每个浸渍助焊剂单元进行。
注意 )测定下锡位置高度的时候，请注意以下的要点进行测定。测定地方有伤痕时，请在将
浸渍助焊剂单元的电源 OFF 的状态下手动旋转下锡台，变更测定地方到没有伤痕的位
置。
1.根据工厂内的照明环境不同，在下锡台上偶尔有因为照明发出的点光而不能进行测
定的情况。测定错误时，不要在机器本体内射入照明光，请将 Side1 侧安全盖板上部
遮光后重新测定。
2.根据使用环境的不同点光 LED 单元的镜子有时会弄脏。如果镜子脏时，因为不能正确
的测定，所以请清扫镜子后进行测定。
