3. 各部分的名称和功能 INS-XPFRDF-1.0S 8 XPF 旋转式浸渍助焊剂单元使用说明书 3.1.3 下锡台 3.1.4 操作面板 备注 )自动前准备动作就是按设定时间将助焊剂供给下锡台， 接着， 下锡台转动 1 次的动作。 备注 )自动运转中开关变为无效。 08NST-0005S 转台 下锡台 接收槽 印记 For XPF LED 显示 状态 1 绿色 LED (PW R) 亮灯 电源接通 2 橙色 LED 亮灯 下锡台处…
INS-XPFRDF-1.0S 3. 各部分的名称和功能
XPF 旋转式浸渍助焊剂单元使用说明书 7

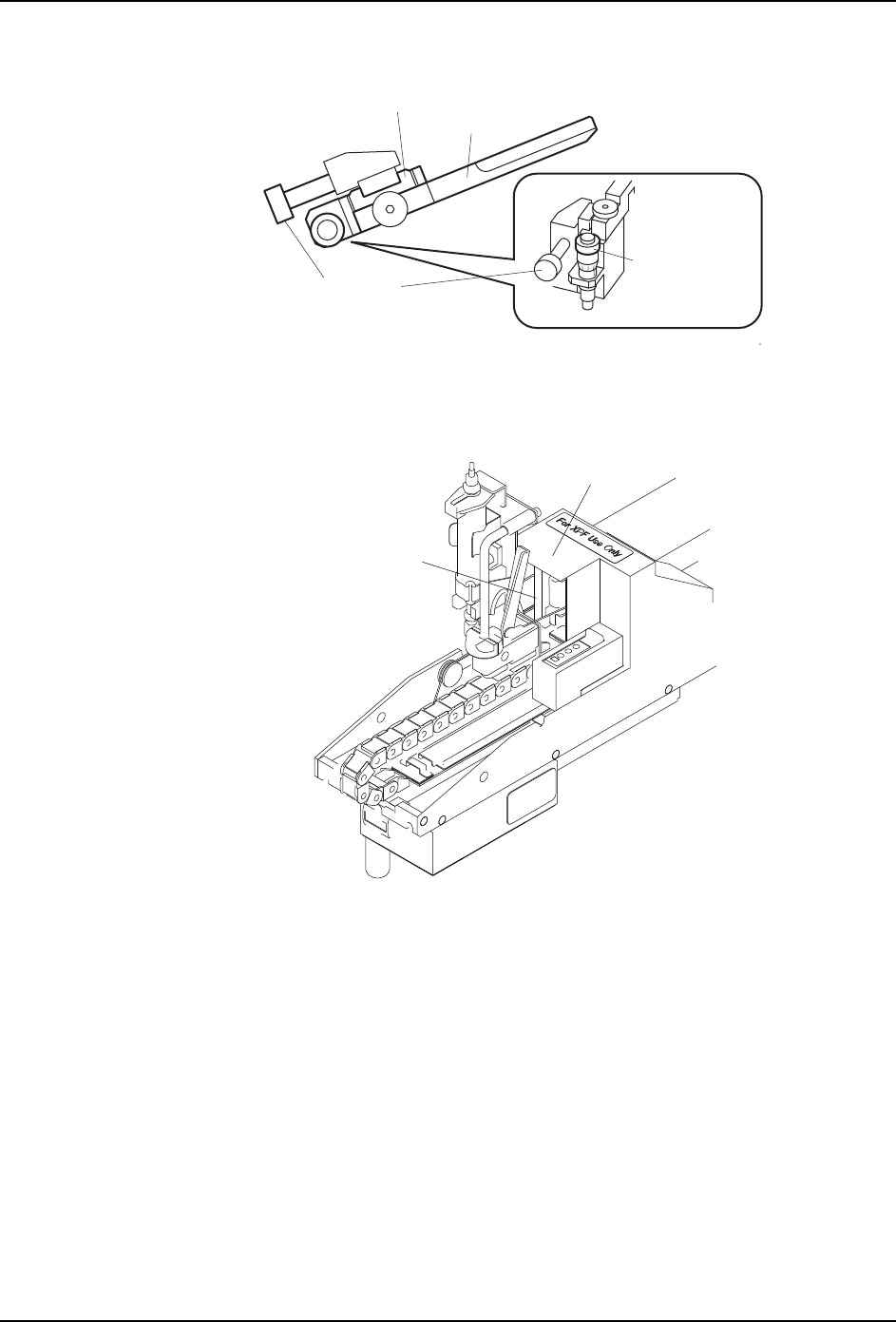

5. 取下千分表的锁定旋钮。
6. 取下盖板。
7. 把支撑盖板的轴 ( 左右 ) 换成改造用部件。
这里逆向进行从 1.) 到 7.) 的操作步骤。
8. 安装改造用的盖板。
9. 安装千分表的锁定旋钮。
10.安装千分表盖罩。
11.将送液管用调节块更换为改造用部件。
12.安装送液管 BKT 的锁定旋钮。
13.安装改造部件用的刮刀，安装锁定旋钮。
14.将传感器用调节块更换为改造用部件。
15.安装传感器臂的锁定旋钮。
16.把空气插座换成改造用部件。
锁ᐃ᪕钮
ॹ࠼㺞ⴌྍ
ย
ࡤ࠶ཪ
08NST-0102S
1676
䖪δᐜε
ⴌᶵ
3. 各部分的名称和功能 INS-XPFRDF-1.0S
8 XPF 旋转式浸渍助焊剂单元使用说明书
3.1.3 下锡台
3.1.4 操作面板
备注 )自动前准备动作就是按设定时间将助焊剂供给下锡台，接着，下锡台转动 1 次的动作。
备注 )自动运转中开关变为无效。
08NST-0005S
转台
下锡台
接收槽
印记
For XPF
LED 显示 状态
1 绿色 LED (PWR) 亮灯 电源接通
2 橙色 LED 亮灯 下锡台处于拉出状态
闪烁 自动前准备动作中
3 红色 LED (ERR) 亮灯 动作不良
闪烁 注胶筒内助焊剂用完
开关 功能
4 ▲ 1 周期动作 （下锡台转动 1 次）
5 ■ · 复位功能 （解除错误）
· 按住 2 秒以上进行自动前准备动作
6 ▼ 按下 1 次，按设定时间送液 1 次。持续按住时，反复进行送液动作。（最长 30
秒）。
INS-XPFRDF-1.0S 3. 各部分的名称和功能
XPF 旋转式浸渍助焊剂单元使用说明书 9
3.1.5 拨号式开关
使用拨号式开关，能够各自设定涂敷时间、下锡台旋转速度及延迟时间。
涂敷时间
设定通过 1 次的按钮开关操作，助焊剂被涂敷到下锡台的时间 （秒）。
下锡台旋转速度
设定下锡台的旋转速度 （rpm）。
延迟时间
设定从发出旋转指示信号到下锡台实际开始旋转的延迟时间。
