6. 生产 INS-XPFRDF-3.0S 28 XPF 旋转式浸渍助焊剂单元使用说明书 备注 )千分表旋钮上的 1 格刻度约相当于刮刀高度 10μm。 该数值请作为膜厚调整时的参考。 请测定实际的助焊剂膜厚，调整到合适的刮刀高度。 8. 请反复 4. 以后的作业，直到取得所希望的膜厚 9. 旋转锁定旋钮，固定刮刀。 10.提起单元的操纵杆锁定块，然后握住操 纵杆，将上部滑块返回到前进端。 11.返回盖罩。
INS-XPFRDF-3.0S 6. 生产
XPF 旋转式浸渍助焊剂单元使用说明书 27
6.3 助焊剂膜厚的测定及调整
下锡台上的助焊剂膜厚的调整是通过调整刮刀高度来进行的。
6.3.1 步骤
1. 取下盖罩。

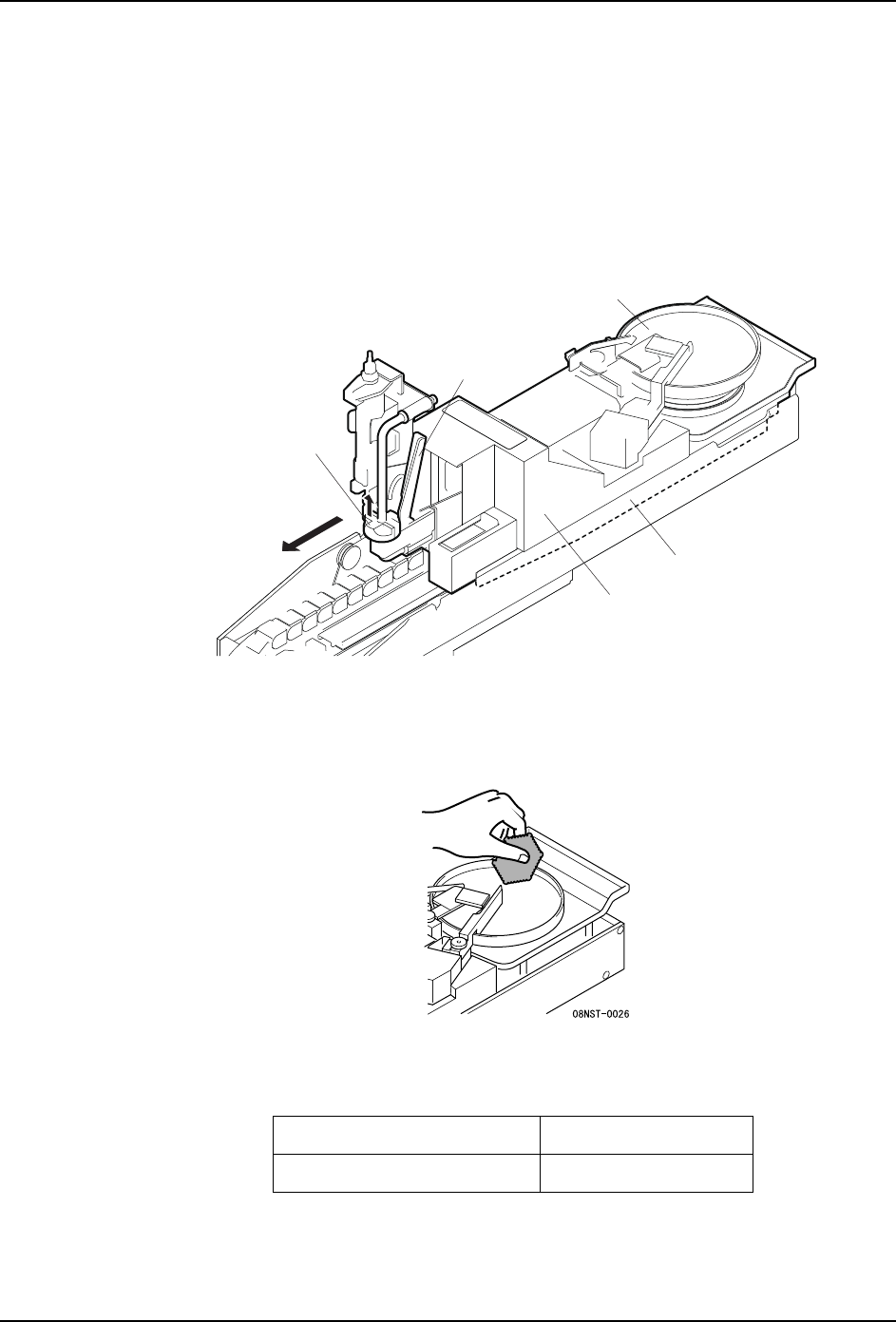

2. 提起操纵杆锁定块，然后握住操纵杆，将上部滑块拉到最跟前。
备注 )如果滑动平台在中间位置，就不能操作单元的各种开关。
3. 确认注胶筒内的助焊剂是否充足。
4. 按下[▲]开关，使下锡台转动1周，形成助焊剂膜。
5. 使用膜厚测定规，测定下锡台上的助焊剂膜厚。

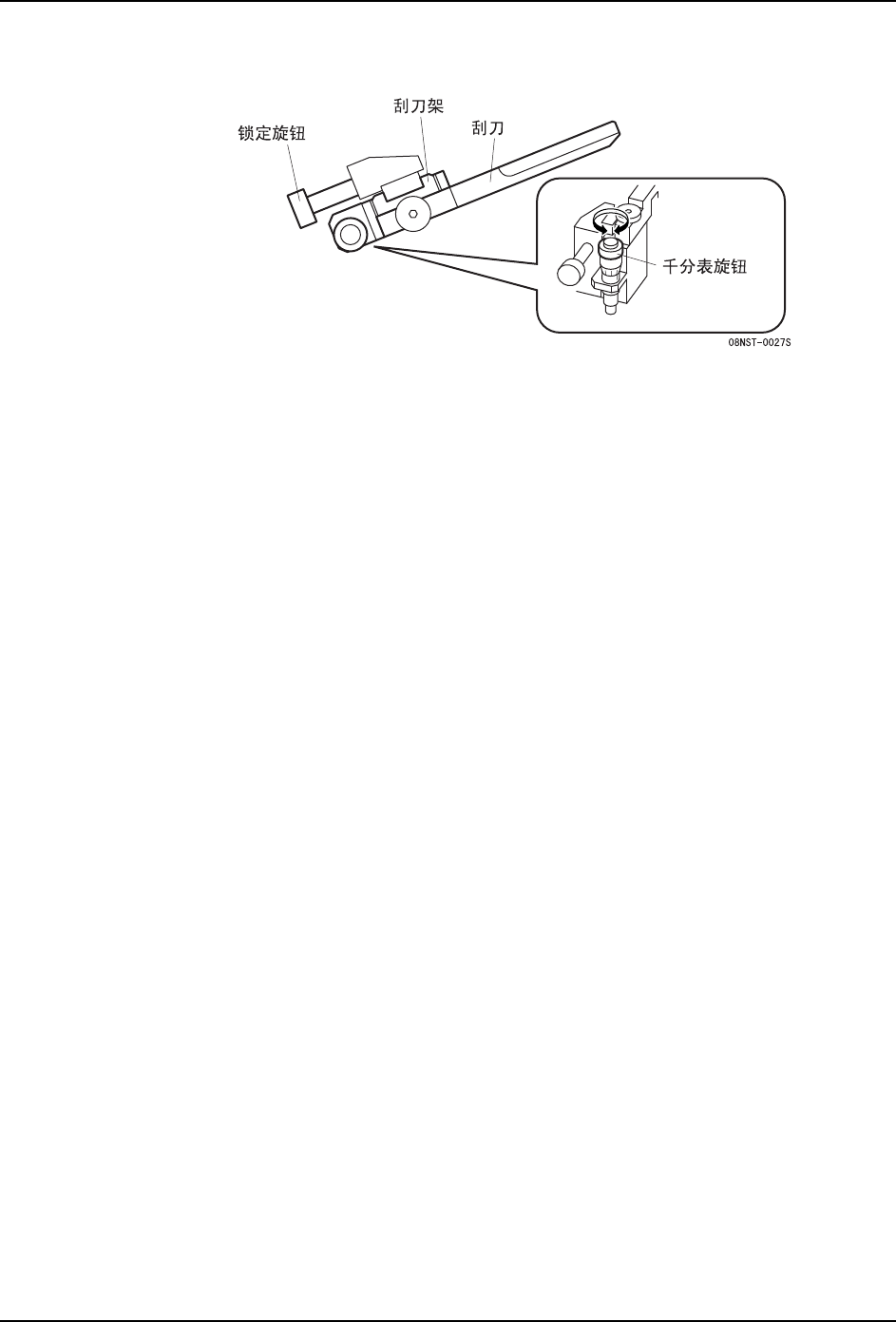

6. 旋松刮刀架的锁定旋钮。
7. 旋转千分表旋钮，调整刮刀高度 （膜厚）。
顺时针方向旋转千分表 刮刀上升 （膜变厚）
逆时针方向旋转千分表 刮刀下降 （膜变薄）
1676D
ᢁ᷺
с䭗ਦ
ᢁ᷺䬷ᇐ
┇ࣞᒩਦ
ⴌ㖟
6. 生产 INS-XPFRDF-3.0S
28 XPF 旋转式浸渍助焊剂单元使用说明书
备注 )千分表旋钮上的 1 格刻度约相当于刮刀高度 10μm。该数值请作为膜厚调整时的参考。
请测定实际的助焊剂膜厚，调整到合适的刮刀高度。
8. 请反复 4. 以后的作业，直到取得所希望的膜厚
9. 旋转锁定旋钮，固定刮刀。
10.提起单元的操纵杆锁定块，然后握住操纵杆，将上部滑块返回到前进端。
11.返回盖罩。
INS-XPFRDF-3.0S 6. 生产
XPF 旋转式浸渍助焊剂单元使用说明书 29
6.4 发生错误时的操作

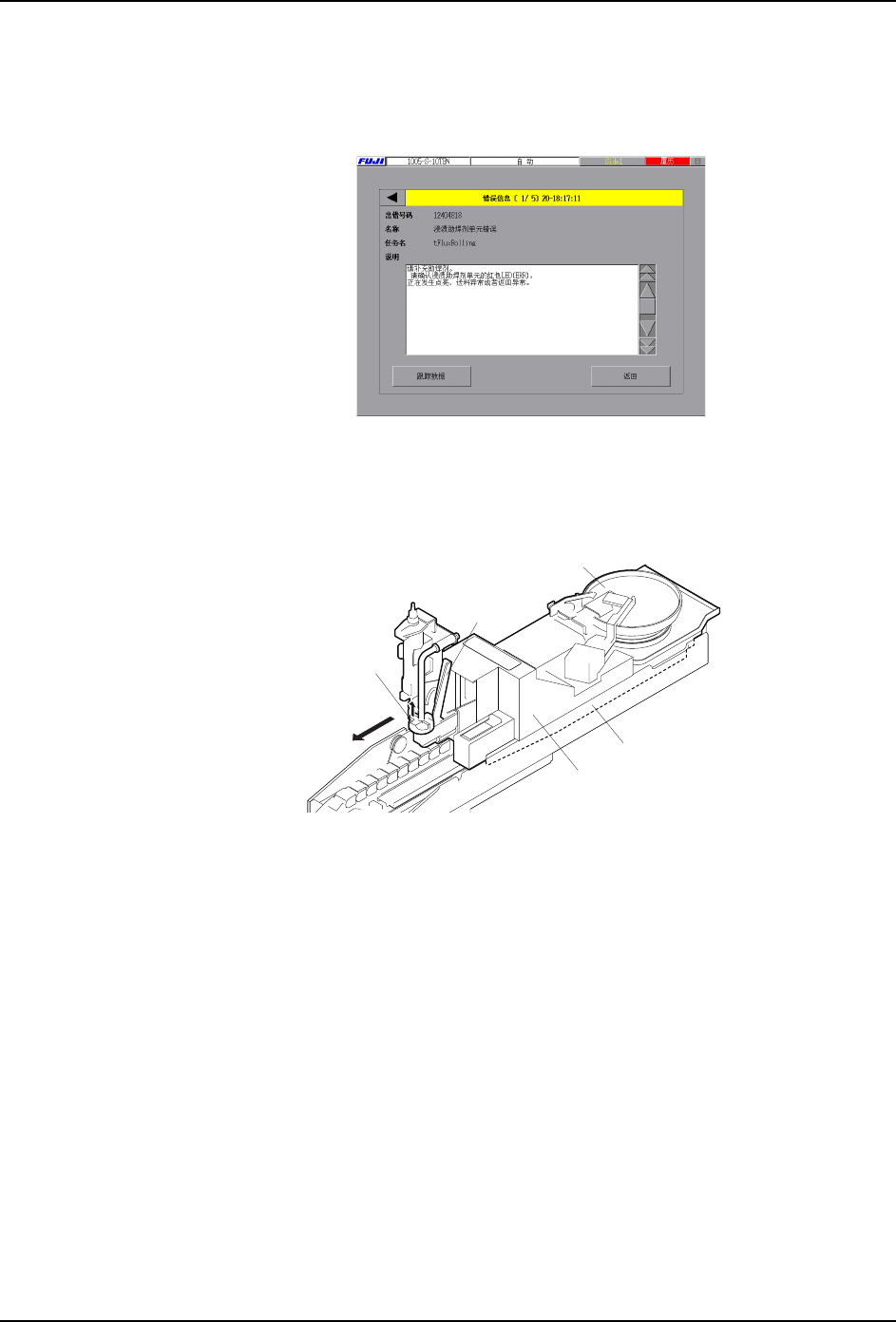

当发生错误时，操作面板上显示出错误画面 （如下图所示） 。此外浸渍助焊剂单元的红色
LED(ERR) 会亮灯或者闪烁，告知操作者发生了错误。
6.4.1 助焊剂传送不良 （红色 LED 亮灯）
发生了助焊剂的输送不良。请按照以下步骤检查单元的各个部分。
1. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到最跟前。
2. 请检查送液管是否堵塞、弯曲、漏液等，并排除原因。另外，请确认浸渍助焊剂单元的
供气是否发生泄漏。
3. 一边抬起锁定块一边握住操纵杆，将滑动平台返回到前进端。
4. 拉动浸渍助焊剂单元的夹紧手柄 （解除锁定），切断电源。另外，离开手柄就会接通电
源。
5. 短促地按下[■]开关，进行复位。
6.4.2 助焊剂余量不足 （红色 LED 闪烁）
注胶筒内助焊剂的量不足。请按照以下步骤检查单元的各个部分。
1. 向注胶筒内充填助焊剂。（参照 “6.2.1 在运转前准备中自动供应助焊剂 ”）。
2. 拉动浸渍助焊剂单元的夹紧手柄 （解除锁定），切断电源。另外，离开手柄就会接通电
源。
3. 短暂的按下[■]开关，进行复位。
1676D
ᢁ᷺
с䭗ਦ
ᢁ᷺䬷ᇐ
┇ࣞᒩਦ
ⴌ㖟
