Para proceso de purificación del aire lea también el capítulo Limpieza de gas de procesamiento: Mantenimiento „Sobre la marcha“ [ } 400]. Esta función dispone de dos cajas de limpieza de gas de procesamiento. En este cas…
Diálogo de configuración [Control de condensación]
En este diálogo puede controlar el estado del control de condensación y su mante-
nimiento así como configurar el control automático.
Esta información tiene fines de servicio y diagnóstico y solo es visible si en el diálo-
go de entrada [General settings]/[User administration], la casilla de verificación [Ex-
tended view] está activada.
ADVERTENCIA
¿No puede realizar cambios?
Para acceder a este diálogo son necesarios los derechos de usuario para el [Set
value pages] . Sin un nombre de usuario y contraseña, las configuraciones solo
pueden consultarse. En ese caso, pulse la tecla [ESC] del teclado mientras aparece
la solicitud de contraseña o clique en el botón [Cancel].
ü Abra el diálogo de configuración [Condensation management] :
1. Abrir el diálogo de configuración [cooling system].
2. Clique en de la barra de herramientas de la parte inferior.
ð Aparecerá el diálogo de configuración [Condensation management] :
Settings
Condensation management
Maintenance mode
Process gas purification1 2 Process gas purification
Active Active
Active
Active
Condensate management infeed Condensate management outfeed
Service
Service Service
Service
N2
N2
Rpm Rpm
min min
Set value follow-up time
Actual value follow-up time Actual value follow-up time
Set value follow-up time
service active
service active
service active
service active
Motor speed
Motor speed
Monitoring motor speed
Monitoring motor speed
Signal container is full (full = grey / not full = green) Signal container is full (full = grey / not full = green)
Monitoring signal container full Monitoring signal container full

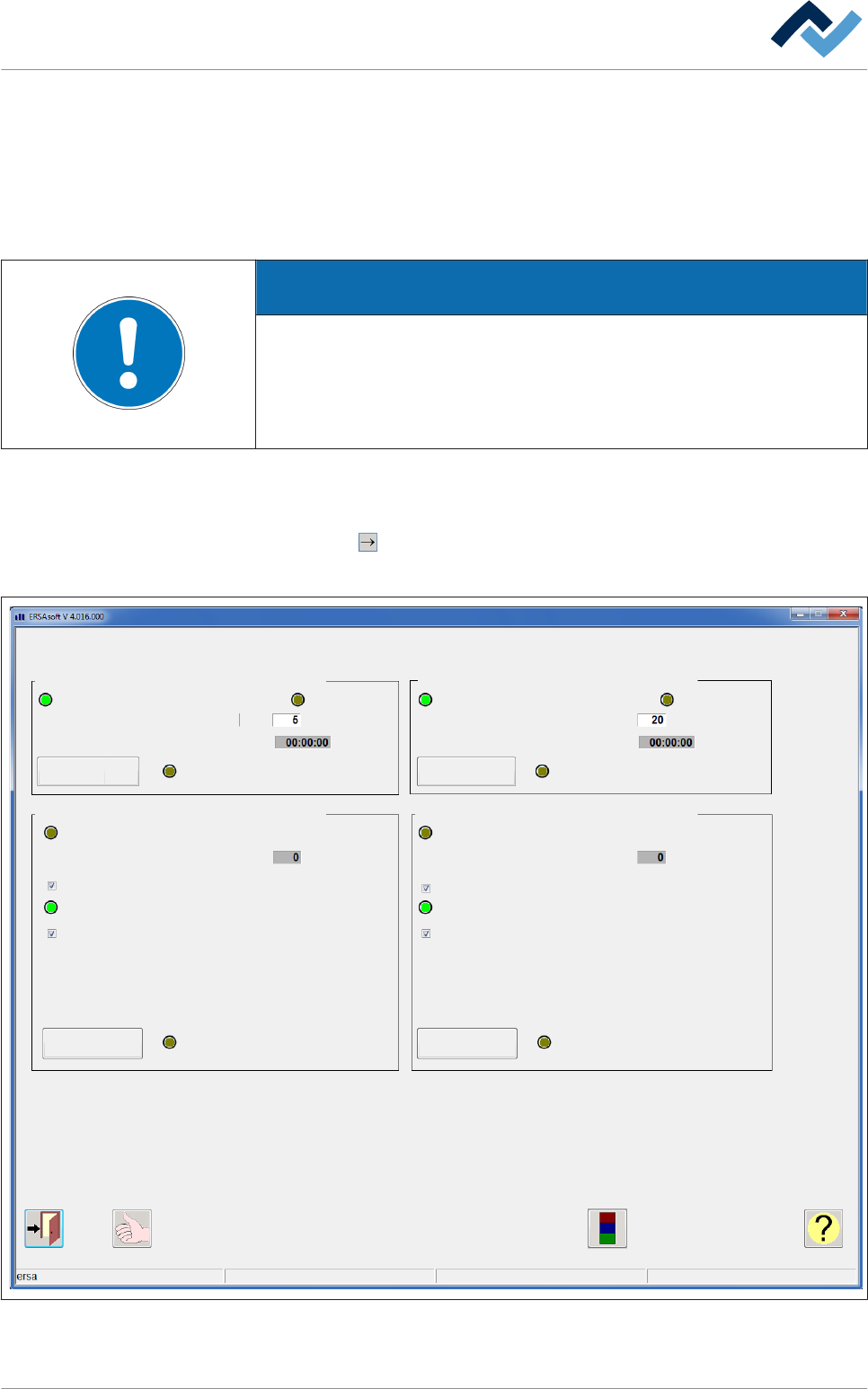

Abb. 131: Diálogo de configuración [Control de condensación]. La segunda proceso de purificación de aire es opcional.
6.17.27
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 350 / 0
Para proceso de purificación del aire lea también el capítulo Limpieza de gas de
procesamiento: Mantenimiento „Sobre la marcha“ [} 400]. Esta función dispone
de dos cajas de limpieza de gas de procesamiento. En este caso, el cuadro [Process
gas purification] está repetido.
El cuadro [Process gas purification]
▪ [Active]: Muestra el estado de proceso de purificación de gas. Si el proceso está
activo, el LED estará en verde.
▪ [N2]: Muestra el estado de la caja de purificación de aire. Si la caja está llena de
nitrógeno, el LED estará en verde.
▪ [service active]: Muestra el estado de la operación de mantenimiento. El LED
puede estar en varios colores. Pueden mostrarse los siguientes colores:
– Gris: Mantenimiento inactivo. Los trabajos de mantenimiento no se han
podido llevar a cabo o ya han finalizado.
– Verde: Mantenimiento activo, se pueden realizar los trabajos de manteni-
miento.
– Verde parpadeando: El mantenimiento está activado pero no es posible lle-
varlo a cabo en este momento porque está transcurriendo el tiempo de
preparación. O: El mantenimiento ha finalizado y se ha desactivado, pero
no ha finalizado todavía porque está transcurriendo el [Follow-up time].
ü Mantenimiento de la Process gas purification box:
1. Clique en el campo de entrada [Set value follow-up time] e introduzca un valor
en [min].
ð Tras ese tiempo después de la finalización de los trabajos de mantenimien-
to, la Process gas purification box se llenará de nitrógeno. Tranacurrido ese
tiempo, la máquina estará lista de nuevo.
2. Pulse el botón [Service] .
ð El indicador de estado [service active] parpadea en verde y, tras unos se-
gundos, se queda verde y deja de parpadear. Ya se puede proceder a los
trabajos de mantenimiento. Tras finalizar los trabajos de mantenimiento:
3. Pulse otra vez el botón [Service].
ð El piloto de estado [service active] parpadeará en verde
ð El tiempo de retraso empieza a contar y la Process gas purification box se
llena de nitrógeno.
ð En el campo de muestra [Actual value follow-up time] se puede consultar
el tiempo de retraso restante. Una vez transcurrido este tiempo, el indica-
dor de estado [N2] estará verde.
ð El piloto de estado [service active] estará gris. Sonará el pito y se recibirá
un mensaje.
4. Borre el mensaje.
ð La máquina está lista para el servicio otra vez.
El cuadro [Condensate management infeed]
▪ [Active]: Muestra el estado del control de condensación en la entrada de la má-
quina. Si el Condensation management está activado, el LED se muestra en ver-
de.
▪ [Motor speed]: Muestra la velocidad del ventilador [Rpm].
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 351 / 0
ü Control de la velocidad del motor del ventilador mediante los controles:
1. Active la casilla de verificación [Monitoring motor speed] .
ð Se controlará la presión de la velocidad del motor desde el control. En caso de
fallo aparecerá un mensaje.
▪ [Signal container is full (full = grey / not full = green)]: Muestra el estado del
tanque de condensación.
– Verde: El tanque todavía puede recibir condensados
– Gris: El tanque está lleno y no puede recibir más condensados.
ü Control del estado de llenado del tanque de condensados mediante los contro-
les:
1. Active la casilla de verificación [Monitoring signal container full] .
ð Se controlará el estado de llenado desde el control. En caso de que el tanque
esté lleno aparecerá un mensaje.
▪ [service active]: Muestra el estado de la operación de mantenimiento. El LED
puede estar en varios colores. Pueden mostrarse los siguientes colores:
– Gris: Mantenimiento inactivo. Los trabajos de mantenimiento no se han
podido llevar a cabo o ya han finalizado.
– Verde: Mantenimiento activo, se pueden realizar los trabajos de manteni-
miento.
– Verde parpadeando: El mantenimiento está activado pero no es posible lle-
varlo a cabo en este momento porque está transcurriendo el tiempo de
preparación. O: El mantenimiento ha finalizado y se ha desactivado, pero
no ha finalizado todavía porque está transcurriendo el [Follow-up time].
El cuadro [Condensate management outfeed]
El procedimiento es el mismo que en el cuadro [Condensate management infeed].
ü Aceptar la configuración, cerrar el diálogo
1. Para aceptar la configuración clique el botón
.
2. Clique en para cerrar el cuadro de diálogo.
