Sifón de condensados en la zona de precalentamiento Rellenado de los cartuchos de filtro PELIGRO ¡Riesgo de daños personales y materiales por condensados nocivos! ü ¡Los condensados pueden afectar a la piel y a las membr…
ü Recambio de los cartuchos:
1. Afloje los tornillos (3) de ambas partes del sifón de condensados.
2. Gire toto el módulo (4) en dirección (C).
3. Afloje los tornillos de presión (2), que giran en dirección (A).
4. Extraiga la tapa (3).
71

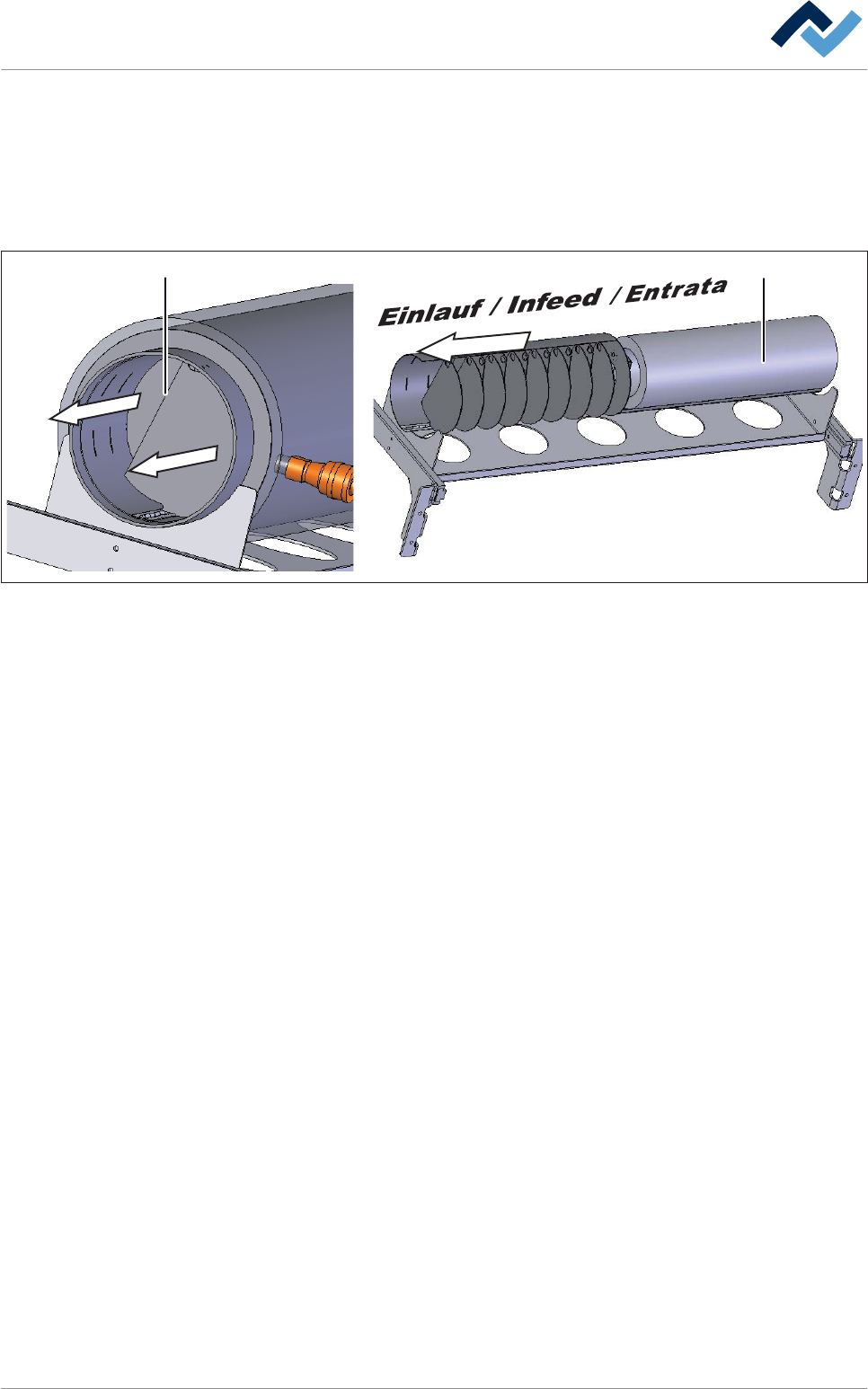

Abb. 148: Recambio de cartuchos de filtros
5. Extraiga el sifón de condesados (1) y compruebe si hay contaminación.
6. Si está muy sucio límpielo.
7. Instalación de cartuchos de filtro nuevos (7).
8. Acople el sifón de condensados (1).
ð Las láminas (8) deben señalar a la salida de la máquina.
9. Cierre la tapa (6).
10.Aprete los tornillos de presión, que apuntan en la dirección (A).
Aquí finaliza el proceso.
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 396 / 0
Sifón de condensados en la zona de precalentamiento Rellenado de los
cartuchos de filtro
PELIGRO
¡Riesgo de daños personales y materiales por condensados nocivos!
ü ¡Los condensados pueden afectar a la piel y a las membranas mucosas!
1. ¡Lleve siempre ropa de seguridad adecuada durante los trabajos de gestión
de los condensados!
2. ¡Utilice gafas protectoras para evitar lesiones en los ojos!
3. ¡Utilice simpre guantes protectores adecuados!
Como alternativa también puede rellenar el cartucho de filtro (7) con granulado de
limpieza nuevo:
99 97 910
Abb. 149: Cartucho de filtro
ü Rellenado de los cartuchos:
1. Desmonte el cartucho hacia arriba como se muestra.
2. Afloje los tornillos (9) y extraiga la tapa (10).
3. Extraiga el granulado del cartucho y deposítelo en el contenedor de reciclaje
correspondiente.
4. Rellene el cartucho con granulado nuevo.
5. Cierre la tapa (10) y aprete de nuevo los tornillos (9).
6. Monte de los cartuchos de filtro.
ð Aquí finaliza el proceso.
8.5.2
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 397 / 0
Trabajos de mantenimiento mensuales
Extracción: Limpieza del filtro de aluminio
Los filtros (1) y (2) se encuentran en los extremos de entrada y de salida de la má-
quina. Son accesibles después de retirar la cubierta. Para ello lea el capítulo
Apertu-
ra y cierre de la cubierta [} 77].
CUIDADO
¡Existen riesgos para la salud por gases calientes, vapores nocivos para la salud y
condensados!
ü ¡Al abrir la cámara de procesado pueden liberarse gases y condensados noci-
vos para la salud! Siga las siguientes instrucciones de seguridad:
1. Lea los folletos informativos de seguridad de los fabricantes de pastas de sol-
dadura o líquidos.
2. Utilice la protección antigas que se aconseje en los folletos de seguridad.
3. Utilice guantes de protección adecuados.
1 2
Abb. 150: Filtro de aluminio
ü Limpieza de filtros:
1. Desmonte los filtros (1) y (2).
2. Limpie el filtro en un lugar adecuado.
ð En caso de estar muy sucio:
3. Utilice un producto de limpieza recomendado por el fabricante o cambie el fil-
tro.
ð Aquí finaliza el proceso.
Para ello lea el capítulo
Productos de limpieza utilizados [} 371].
8.6
8.6.1
