3 Introduction et concepts de base Manuel d’utilisation HS-50
3.3 Interface utilisateur - diverses interfaces et menus Version du logiciel SR.501.xx Edition 12/99 FR
130
t IIt
3.3.2.6 Menu "Aide"
Toutes les options, permettant d’appeler le système d’Aide et des informations de type générales
sur le calculateur de station et/ou sur le logiciel, sont contenues dans ce menu. 3
Index Ctrl+F1 3
L’aide en ligne est appelée. 3
Aide Alt+F1 3
L’aide contextuelle concernant l’interface actuellement active est visualisée. 3
Utiliser l’Aide 3
L’exploitation du système d’Aide est expliquée. 3
Info ... 3
Des informations sur les versions logicielles installées (version CS, CM, CPA, GEM) et les don-
nées de type générales afférentes au calculateur de station sont visualisées. 3
NOTA
Il est possible d’appeler l’aide en ligne dans chaque interface au moyen du raccourci-clavier
CTRL+F1.
Le raccourci-clavier Alt+F1 permet d’appeler l’aide contextuelle relative à l’interface actuellement
visualisée. Le raccourci-clavier Shift+F1 permet d’appeler l’aide concernant les options de menu,
les icônes ou les boutons de commande.
Les fonctions du menu "Aide" sont décrites en détail dans chap. 9. 3
Å Cliquer sur l’option sélectionnée du menu "Aide" ou utiliser le raccourci-clavier correspondant.
3
Manuel d’utilisation HS-50 4 Fonctions de report
Version du logiciel SR.501.xx Edition 12/99 FR 4.1 Affichage de la configuration
131
t IIt
4 Fonctions de report
4.1 Affichage de la configuration
La configuration individuelle des 4 emplacements peut être visualisée dans cette interface après
avoir prescrit une certaine carte y compris la configuration correspondante.
4.1.1 Interface "configuration emplacement x"
4

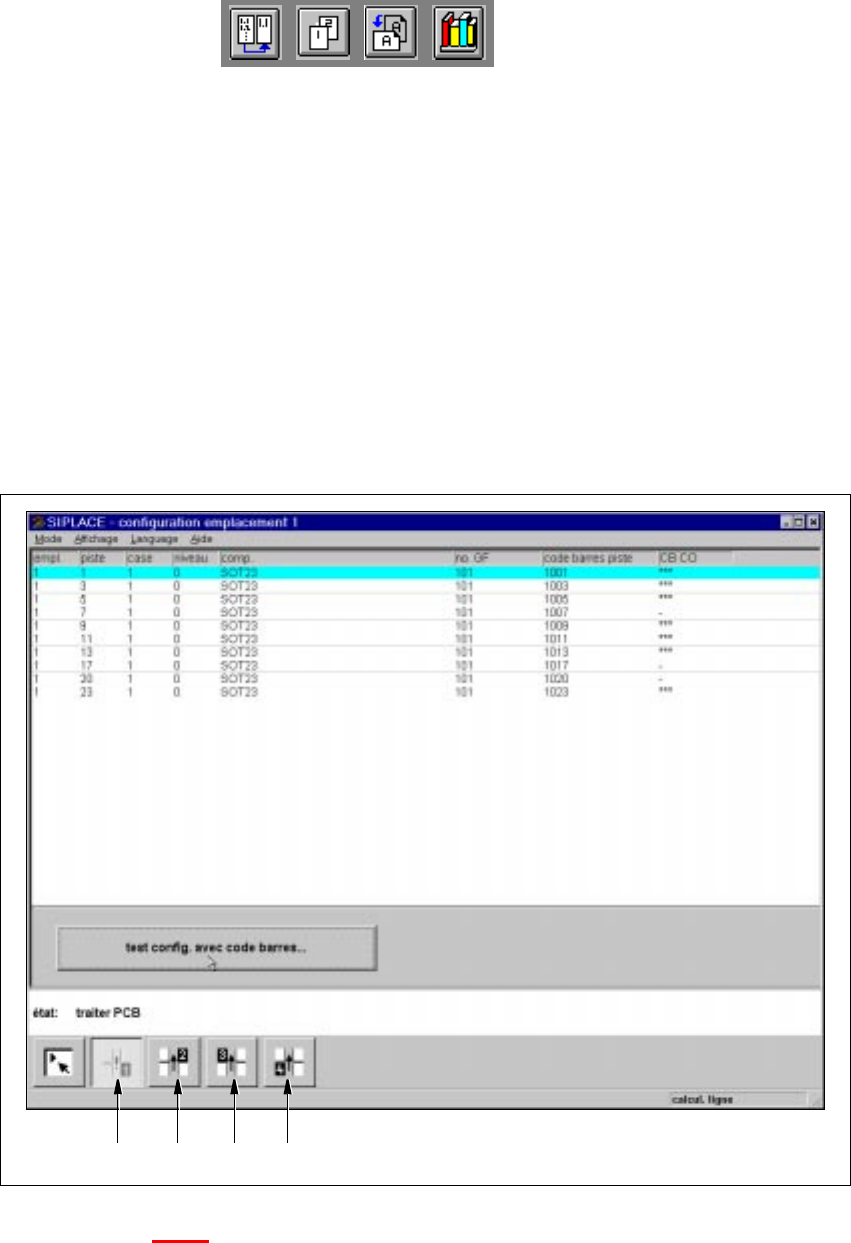

Fig. 4.1 - 1 Interface "configuration emplacement 1"
Légende de fig. 4.1 - 1
(1) Affichage de la configuration de l’emplacement 1
(2) Affichage de la configuration de l’emplacement 2
(3) Affichage de la configuration de l’emplacement 3
(4) Affichage de la configuration de l’emplacement 4
1234
4 Fonctions de report Manuel d’utilisation HS-50
4.1 Affichage de la configuration Version du logiciel SR.501.xx Edition 12/99 FR
132
t IIt
4
Å Cliquer sur l’icône rangée dans la barre d’icônes visualisée sur l’écran de base.
L’interface utilisateur bascule vers l’interface "configuration emplacement x" .
Les données de configuration de l’emplacement sélectionné sont organisées en tableau dans
la fenêtre de document.
NOTA
La conception de l’interface est identique pour chaque emplacement. 4
4.1.1.1 Signification des rubriques rangées dans le tableau de configuration
– empl.
Est affiché dans cette colonne le numéro de l’emplacement, dont la configuration est visualisée
(consulter chap. 3
, alinéa 3.1 - 2 traitant l’agencement des emplacements).
– piste
Est affiché dans cette colonne le numéro de la piste, sur laquelle le magasin sélectionné est
posé.
– case
Est affiché dans cette colonne le numéro de la case du magasin, de laquelle le composant est
prélevé.
NOTA
Le code d’une case de plateau alvéolé peut être également affichée dans cette colonne,
lorsqu’il s’agit d’autres machines de la gamme SIPLACE. 4
– niveau
Cette colonne ne joue aucune rôle pour la configuration des emplacements d’une SIPLACE
HS-50.
(n’est valable que pour les machines automatiques de report équipées d’un changeur de pla-
teaux alvéolés)
– comp.
L’appellation du composant est affichée dans cette colonne.
– no. GF
Est affiché dans cette colonne le code du boîtier assigné au composant.
– code barres piste
Est affiché dans cette colonne le code barres affecté à la piste en question.
