Manuel d’utilisation HS-50 6 Fonctions du système Vision Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester c omposant 273 t I I t Copier sur une dis quette c e fichi er enreg istré sur le disq ue dur du co ntrôle…
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.6 Tester composant Version du logiciel SR.501.xx Edition 12/99 FR
272
t IIt
Astérisque: 6
blanc: position du composant 6
Représentation synthétique du modèle de billes 6
en résolution pixel sur la bordure gauche de l’image vidéo. 6
Cette représentation est décrite sous "Grid-Mode". 6
6.6.4.5 Option "enreg. graph. CO"
NOTE 6
Il n’est possible de cliquer sur ce bouton qu’après avoir chargé un numéro GF.
6

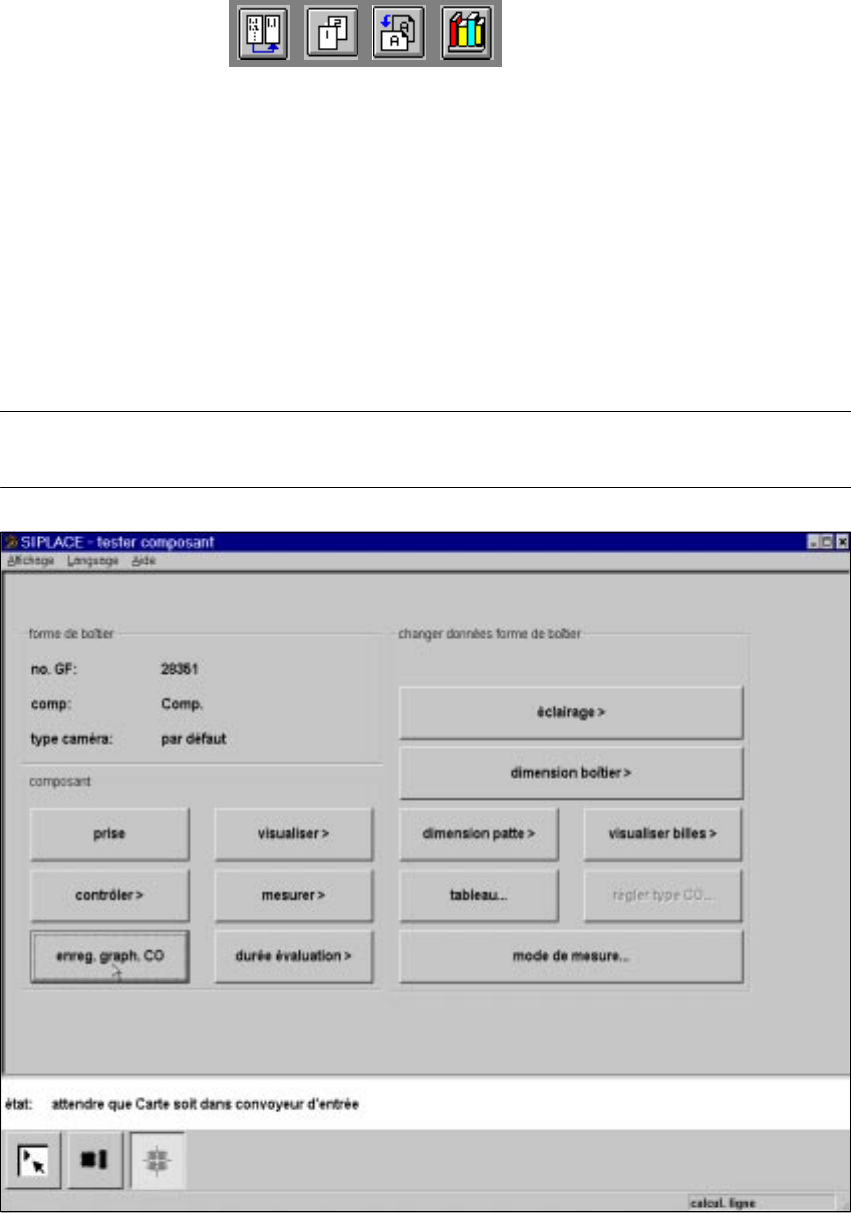

Fig. 6.6 - 22 Menu "Tester composant", option "enreg. graph. CO"
Ce menu permet d’enregistrer sur le disque dur du contrôleur de machine l’image vidéo saisie
dans un fichier. Le nom de ce fichier et son chemin d’accès sont prédéfinis et s’intitulent: 6
D:\TMP\MVSBILD.MVS 6
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.6 Tester composant
273
t IIt
Copier sur une disquette ce fichier enregistré sur le disque dur du contrôleur MVS, et l’envoyer
pour analyse au service de maintenance PL EA de la Sté Siemens AG. 6
6.6.4.6 Option "durée évaluation"
NOTE 6
Il n’est possible de cliquer sur ce bouton qu’après avoir chargé un numéro GF.
6

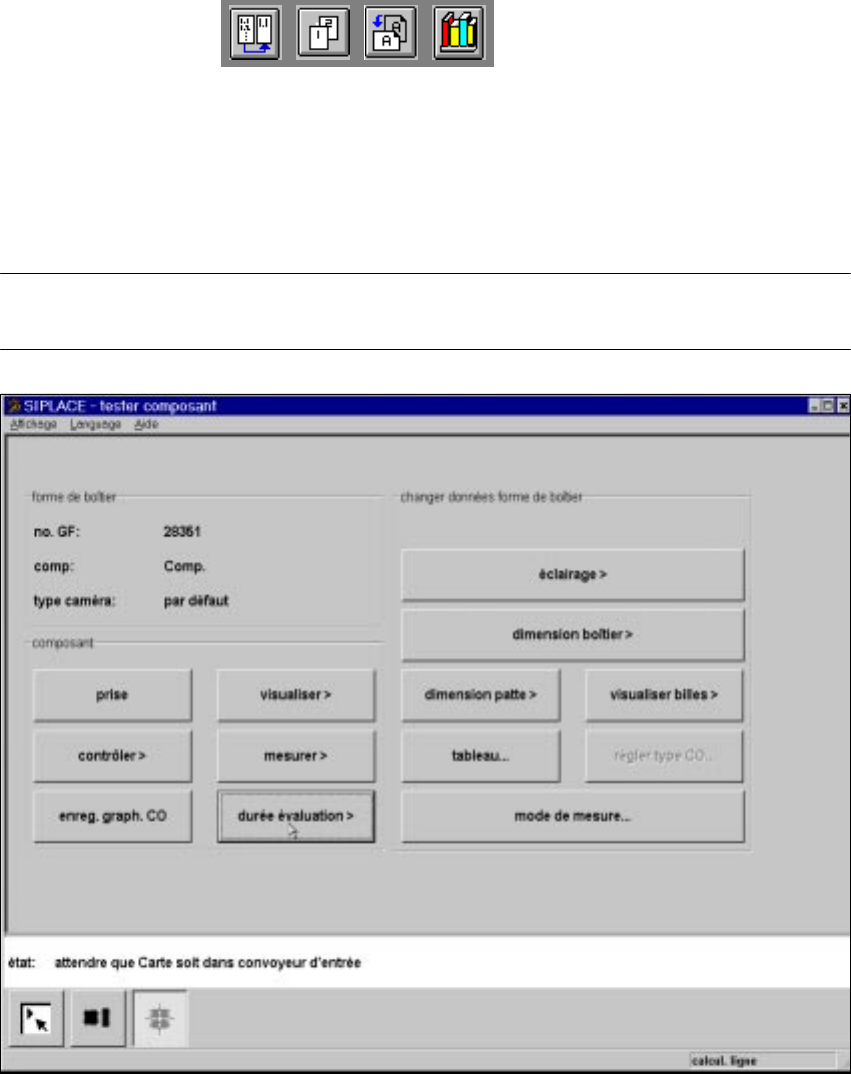

Fig. 6.6 - 23 Menu "Tester composant", option "durée évaluation"
6
Cette option permet d’afficher la durée de l’analyse d’un composant. Les fonctions suivants sont
déclenchées après avoir appuyé sur ce bouton: 6
– l’opération de mesure est lancée,
– l’image vidéo est visualisée sur l’écran,
– la durée de l’analyse est affichée.
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.6 Tester composant Version du logiciel SR.501.xx Edition 12/99 FR
274
t IIt
6
Fig. 6.6 - 24 Menu "Tester composant", image vidéo "durée évaluation"
Å Appuyer sur la touche "RETURN" pour lancer la mesure. La durée de la mesure est affichée
en msec. après l’analyse.
Å Appuyer sur la touche "ESC" pour quitter cette option. L’image vidéo disparaît et le menu
"Tester composant" est de nouveau affiché.
6.6.4.7 Renseignements sur le groupe des options "changer données forme de boîtier"
Les options suivantes font partie du groupe "changer données forme de boîtier": 6
– éclairage
– dimension boîtier
– dimension patte
– visualiser billes
– tableau
– régler type CO (valable uniquement pour les machines 80F)
– mode de mesure
forme boît. = 5Temps d'analyse
Temps d'analyse [ms] =
RET: mesurer composant
