6 Fonctions du sys tème Vision Manuel d’utilisation HS-50 6.4 Accès aux options "A pprentissage marque" et "Tester composant" Version du logiciel SR.501.xx Edition 12/99 FR 204 t I I t 6 Fig. 6.4 - 3 …
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.4 Accès aux options "Apprentissage marque" et "Tester composant"
203
t IIt
6
Fig. 6.4 - 2 Option "Apprentissage marque": menus
Il est possible de sélectionner, depuis l’option ’Apprentissage marque’ les menus suivants, soit en
cliquant sur les icônes correspondantes rangées dans la barre d’icônes, soit en utilisant les tou-
ches fonctionnelles F2 à F5: 6
– sélection de marque
– apprentissage marque
– sensibilité aux contrastes et
– tester marque.
6
Vous basculez vers le menu "Ecran de base" en cliquant sur l’icône de "Ecran de base" ou en
appuyant sur la touche fonctionnelle F1. 6
"sélectionner de
marque"
"apprentissage
marque"
"sensibilité aux
contrastes"
"tester marque"
6 Fonctions du système Vision Manuel d’utilisation HS-50
6.4 Accès aux options "Apprentissage marque" et "Tester composant" Version du logiciel SR.501.xx Edition 12/99 FR
204
t IIt
6

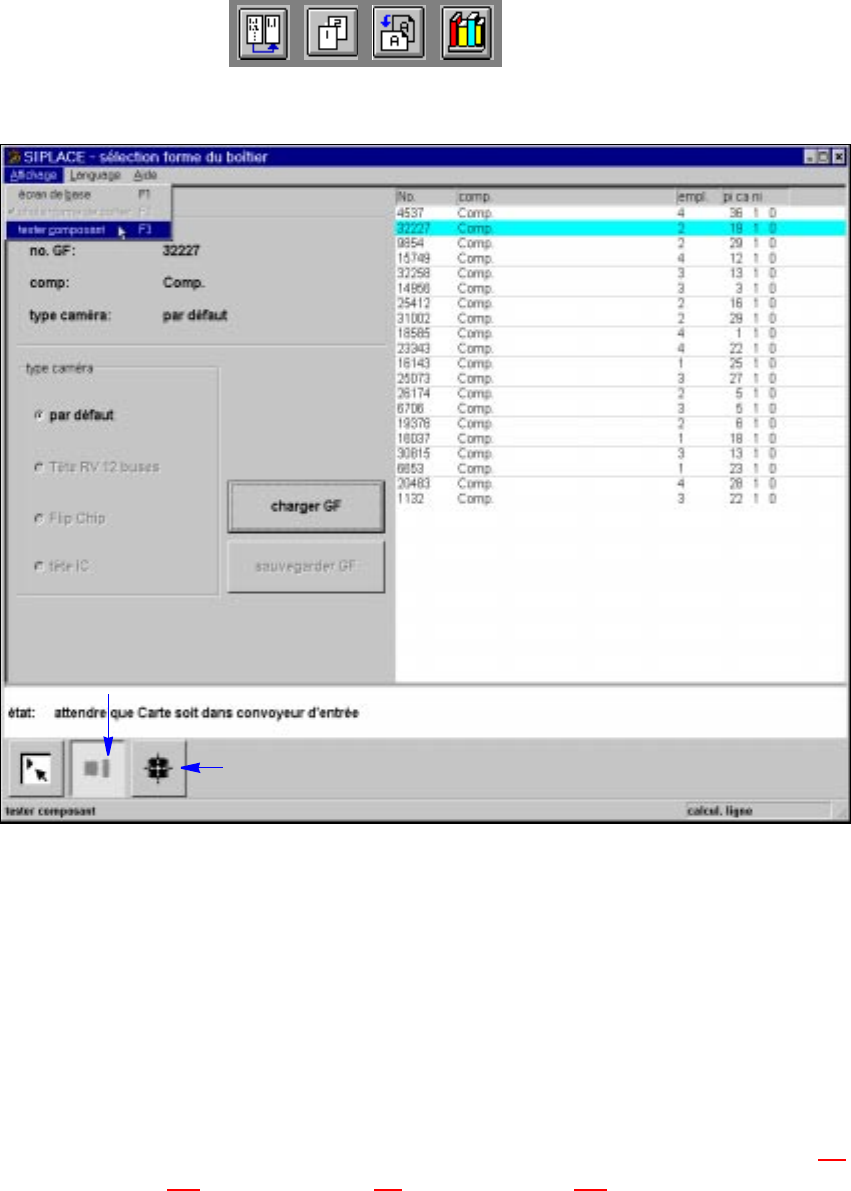

Fig. 6.4 - 3 Option "Tester composant": menus
Il est possible de sélectionner, depuis l’option "Tester composant" les menus suivants, soit en cli-
quant sur les icônes correspondantes rangées dans la barre d’icônes, soit en utilisant les touches
fonctionnelles F2 à F3: 6
– sélection forme du boîtier
– tester composant
Vous basculez vers le menu "Ecran de base" en cliquant sur l’icône de "Ecran de base" ou en
appuyant sur la touche fonctionnelle F1. 6
Les options "Apprentissage marque" et "Tester composant" sont décrites dans le paragraphe 6.5
à partir de la page 206
et dans le chapitre 6.6 à partir de la page 241. 6
sélection forme du boîtier
tester composant
Manuel d’utilisation HS-50 6 Fonctions du système Vision
Version du logiciel SR.501.xx Edition 12/99 FR 6.4 Accès aux options "Apprentissage marque" et "Tester composant"
205
t IIt
A titre d’orientation, un organigramme et une brève description de l’option "Apprentissage mar-
que" et de l’option "Tester composant" sont présentés au début de chaque chapitre correspon-
dant. Chaque organigramme débute par le menu "Ecran de base" et visualise la structure
hiérarchique de toutes les options des menus. 6
NOTE 6
Une description de type générale, concernant 6
– l’exploitation des menus à l’aide de la boule, de l’écran tactile et des touches fonctionnelles F1
à F12,
– le découpage de l’écran et
– les affichages écran
est présentée dans le chapitre 3.
