10.2.4 Module S pour bandes de 24/32 mm
10

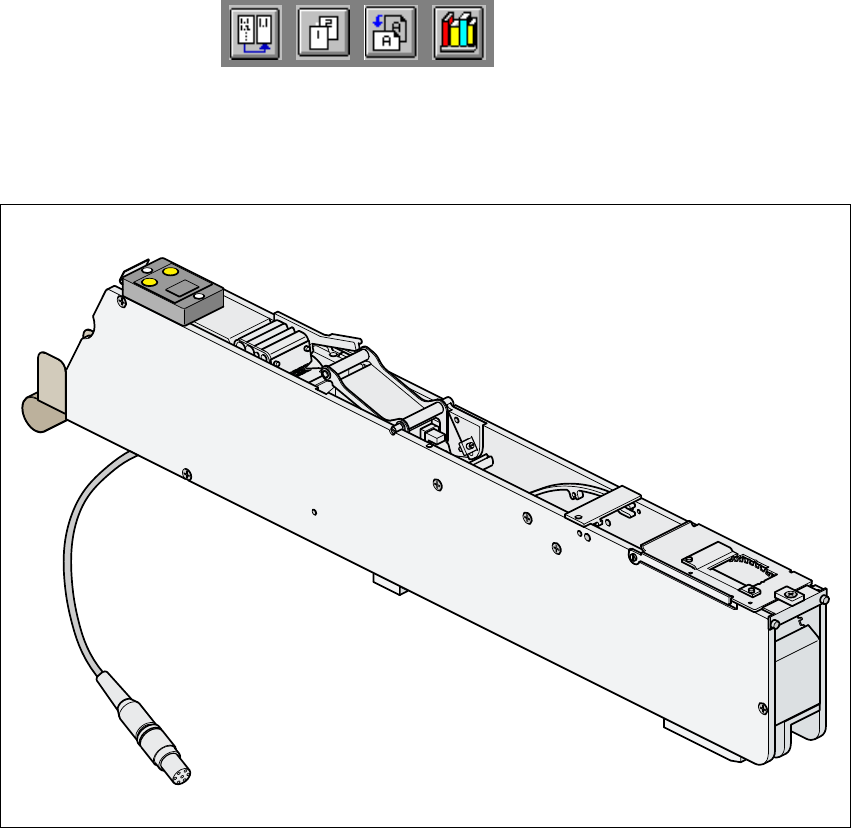

Fig. 10.2 - 4 Module S pour bandes de 24/32 mm
Référence 00141093-xx
Largeur 45 mm
Nombre des pistes d’un module 1
Nombre maxi des modules 4 x 8
Quantité de composants sur bobine de 7" env. 2000 composants
Données spécifiques du diamètre de la bobine 381 mm maxi
Course de convoyage (réglable) 4 à 32mm (en pas de 4mm)
Temps de cycles 60 ms ± 5 ms à un pas de distribution de 8 mm
Alimentation électrique 30 V C.A. 10
10 Manutention des composants Manuel d’utilisation HS-50
10.2 Caractéristiques techniques des modules de distribution Version du logiciel SR.501.xx Edition 12/99 FR
370
t IIt
10.2.5 Magasins linéaires vibrants, type 3
10

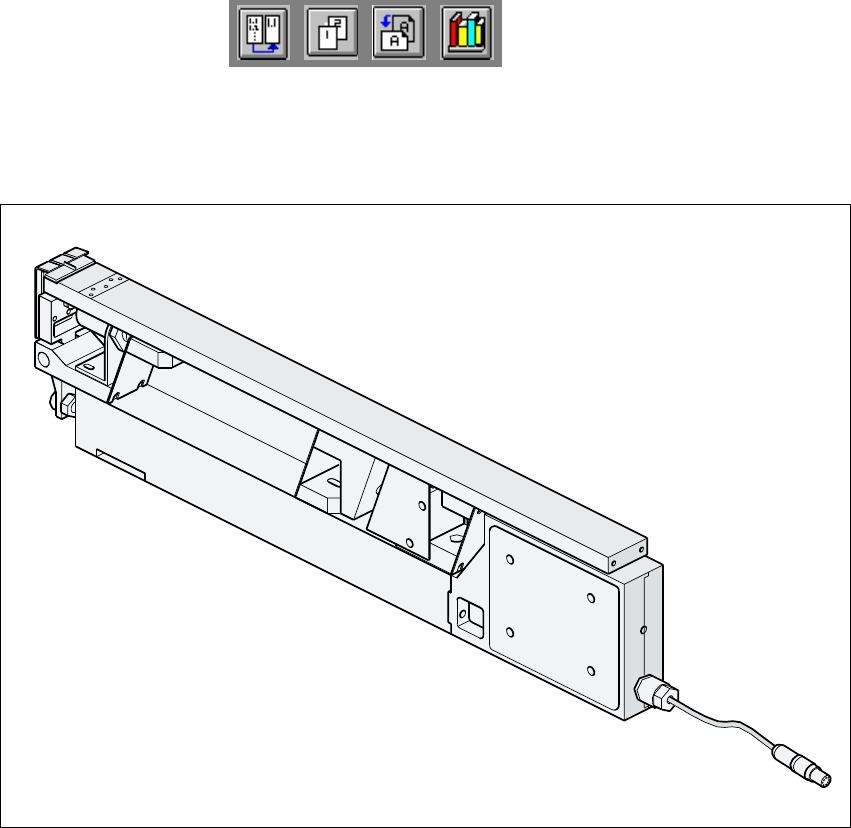

Fig. 10.2 - 5 Magasin linéaire vibrant, type 3
Référence 00142031-xx
Largeur 30 mm
Nombre des pistes d’un module 1, 2, 3 oder 6
Nombre maxi des modules 4 x 12
Nombre des composants conditionnés 150 composants maxi par réglette,
en fonction de la longueur des composants
Données spécifiques des magasins en barre largeur 4,5 mm / 6 composants
largeur 9,5 mm / 3 composants
largeur 11 mm / 2 composants
largeur 15 mm / 2 composants
largeur 30 mm / 1 composants
Temps de cycles tributaire du type de composant
Alimentation électrique 30 V C.A. 10
Manuel d’utilisation HS-50 10 Manutention des composants
Version du logiciel SR.501.xx Edition 12/99 FR 10.2 Caractéristiques techniques des modules de distribution
371
t IIt
10.2.6 Magasins pour boîtiers en vrac
10
Fig. 10.2 - 6 Magasin pour boîtiers en vrac
Référence 00142318-xx
Largeur 30 mm
Nombre des pistes d’un module 2
Nombre maxi des modules 4 x 12
Quantité de composants conditionnés env. 5000 composants
Rails de distribution 0603 / hauteur 0,45 mm réf. 00142321-xx
0603 / hauteur 0,80 mm réf. 00142322-xx
0805 / hauteur 0,45 mm réf. 00142323-xx
0805 / hauteur 0,60 mm réf. 00142324-xx
0805 / hauteur 0,85 mm réf. 00142325-xx
0805 / hauteur 1,25 mm réf. 00142326-xx
Mini-Melf réf. 00142328-xx
Temps de cycles < 80 ms
Alimentation électrique 30 V C.A. 10
