5.2.6 Interface "configuration changeur pipettes"
5
Å Cliquer sur l’icône rangée dans l’interface actuellement affichée des fonctions élémentai-
res du portique X.
NOTA
Le changeur de pipettes doit être monté sur la machine et configuré aux options machine.5
L’interface utilisateur bascule vers l’interface "configuration changeur pipettes tête revolver"
(voir fig.
5.2 - 6
). 5
5

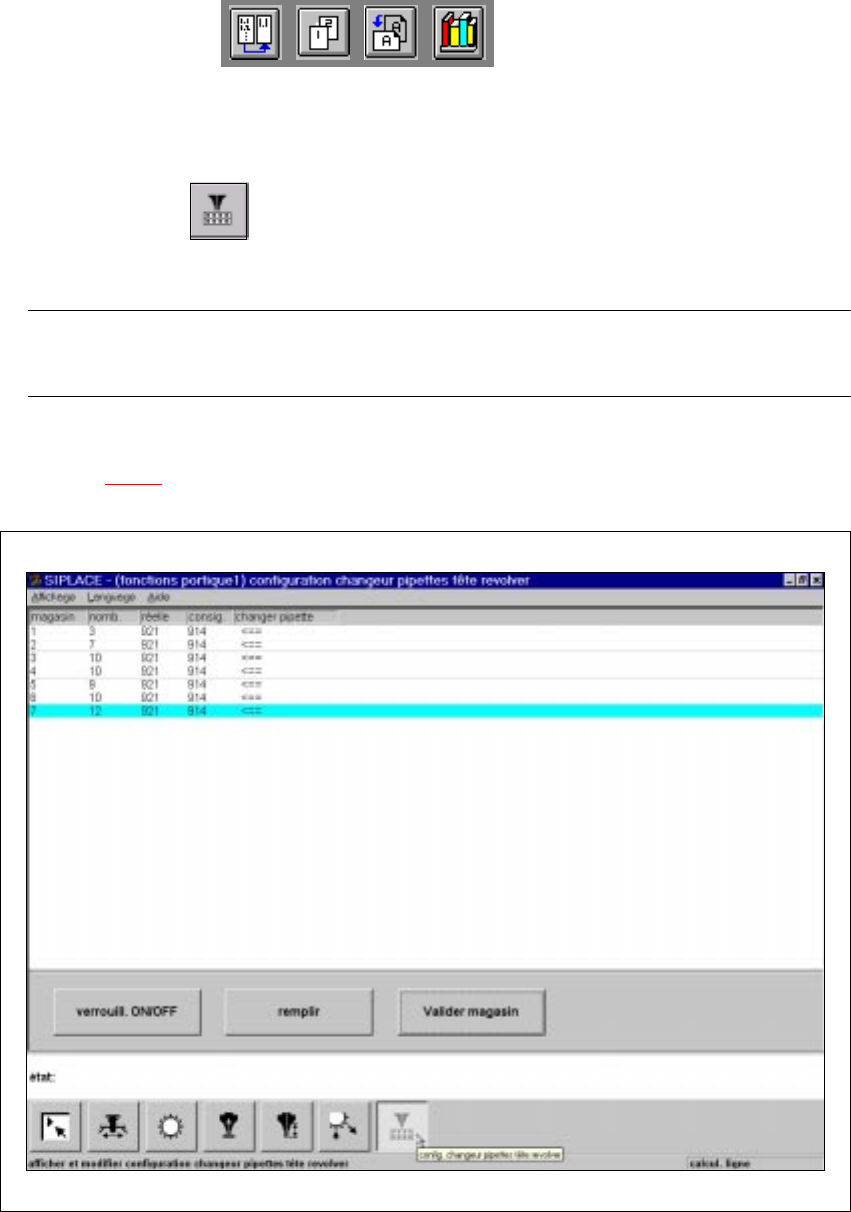

Fig. 5.2 - 6 Interface "configuration changeur pipettes tête revolver"
5 Fonctions élémentaires Manuel d’utilisation HS-50
5.2 Fonctions élémentaires du portique Version du logiciel SR.501.xx Edition 12/99 FR
170
t IIt
5.2.6.1 Généralités
Les fonctions, permettant d’adapter et de valider la configuration pipette des divers magasins con-
ditionnés dans le changeur de pipettes, sont disponible dans l’i
nterface "configuration changeur
pipettes tête revolver"
.
La fonction sélectionnée est soumise à application après avoir cliqué sur le bouton de commande
associé à la dite fonction.
La configuration du changeur de pipettes est visualisée dans le tableau affiché dans la fenêtre de
document.
5
Conditions à remplir pour la reconfiguration du changeur de pipettes
Se conformer aux instructions suivantes lors de la reconfiguration du changeur de pipettes: 5
– Ne remplir les magasins que lorsque toutes les pipettes montées sur la tête revolver ont été
déposées dans les magasins.
– Ne ranger que les pipettes du même type dans un magasin.
– Le nombre maximal des pipettes rangées dans un magasin est 12.
– Le nombre maximal des magasins conditionnés dans un changeur de pipettes est 5.
– Remplir les magasins en dehors de la machine et les remplacer toujours en une unité.
– Ouvrir le verrouillage pour prélever et déposer les pipettes. Le refermer après ces opérations.
Signification des articles rangés dans le tableau affiché dans la fenêtre de document
– magasin
Code du magasin
– nombre
Nombre des pipettes configurées au magasin
– réelle
Pipette rangée actuellement dans le magasin
– consig.
Pipette devant être utilisée, lorsqu’elle ne correspond pas au type de pipette rangé dans le ma-
gasin
– changer pipette
La flèche ( <== ) visualisée dans cette colonne signifie que la pipette rangée actuellement dans
le magasin (colonne "réelle") doit être remplacée par la pipette affichée dans la colonne "con-
sig.".
Manuel d’utilisation HS-50 5 Fonctions élémentaires
Version du logiciel SR.501.xx Edition 12/99 FR 5.2 Fonctions élémentaires du portique
171
t IIt
5.2.6.2 Fonctions
verrouill. ON/OFF 5
Cette fonction permet de débloquer le verrouillage (coiffe) du changeur de pipettes pour remplir
manuellement ses magasins et de le bloquer après cette opération.
Å Cliquer sur le bouton de commande verrouill. ON/OFF.
Le verrouillage du magasin est débloqué.
Å Cliquer à nouveau sur le bouton de commande verrouill. ON/OFF.
Le verrouillage du magasin est bloqué.
remplir 5
Cette fonction permet de remplir les magasins de nouvelles pipettes du même type (c-à-d. que la
configuration actuelle n’est pas modifiée).
Il peut s’avérer nécessaire, au cours de l’opération de report, de remplir les divers magasins de
nouvelles pipettes. Les dits magasins sont remplis chacun de 12 pipettes du type configuré à l’ori-
gine. 5
Les pipettes affichées dans le tableau, dans les colonnes "réelle" et "consig.", coïncident .
La quantité des pipettes rangées dans le magasin est visualisée dans la colonne "nombre". 5
Å Sélectionner dans le tableau la rubrique allouée au magasin devant être rempli de pipettes. La
ligne sélectionnée revêt une couleur bleu clair.
Å Cliquer sur le bouton de commande verrouill. ON/OFF .
Å Remplir le magasin de 12 pipettes du même type configuré à l’origine.
NOTA
Remplir toujours les magasins au maximum (12 pipettes du même type dans chaque
magasin). 5
Å Cliquer à nouveau sur le bouton de commande verrouill. ON/OFF.
Å Cliquer sur le bouton de commande remplir.
La charge du magasin sélectionné est actualisée (consulter la colonne "nombre").
