Manuel d’utilisation HS-50 4 Fonctions de report Version du logiciel SR.501.xx Edition 12/99 FR 4.2 Affichage des erreurs 141 t I I t Les erreur s de vid e 43 et 44 so nt représ entées en tant que b arres blan ches, tou …
4 Fonctions de report Manuel d’utilisation HS-50
4.2 Affichage des erreurs Version du logiciel SR.501.xx Edition 12/99 FR
140
t IIt
– seg
Y est affiché le code de la buse, à l’aide de laquelle le composant a été reporté.
–
CE
Est affiché dans cette colonne le nombre de fois qu’une certaine erreur est survenue jusqu’à
présent.
– texte
L’erreur survenue est décrite dans cette colonne.
4.2.3 Ecran " Erreurs de pistes emplacement X "
4
Fig. 4.2 - 2 Ecran " Erreurs de pistes emplacement X "
Le menu " Ecran erreurs de pistes " contient une vue d’ensemble des erreurs de pistes. Dans le
menu " Erreurs de pistes emplacement X ", les erreurs s’affichent de plus séparément, suivant les
emplacements 1 - 4. Toutes les erreurs de piste, à l’exception des erreurs ’ piste vide ’ sont logées
dans cette liste, totalisées et triées par numéros de segment, puis affichées dans le diagramme à
barres " Erreurs de pistes / Segments ’. 4
Manuel d’utilisation HS-50 4 Fonctions de report
Version du logiciel SR.501.xx Edition 12/99 FR 4.2 Affichage des erreurs
141
t IIt
Les erreurs de vide 43 et 44 sont représentées en tant que barres blanches, toutes les autres er-
reurs en tant que barres noires. Les barres d’erreurs noires seront masquées sur demande. 4
Lors de la recharge de pistes ou d’emplacements, les erreurs de pistes
ne
seront
pas
effacées.
Le bouton " Remise à zéro " permet d’effacer les erreurs de piste. Le compteur est remis à zéro
lors du chargement d’une nouvelle configuration. 4
Pour rendre disponibles des données pertinentes en vue de l’analyse des erreurs, les pistes sont
triées suivant une fréquence décroissante des erreurs, dans le tableau, à côté du diagramme à
barres " Erreurs de pistes / Piste ". 4
4.2.4 Interface "erreurs de machine"
4

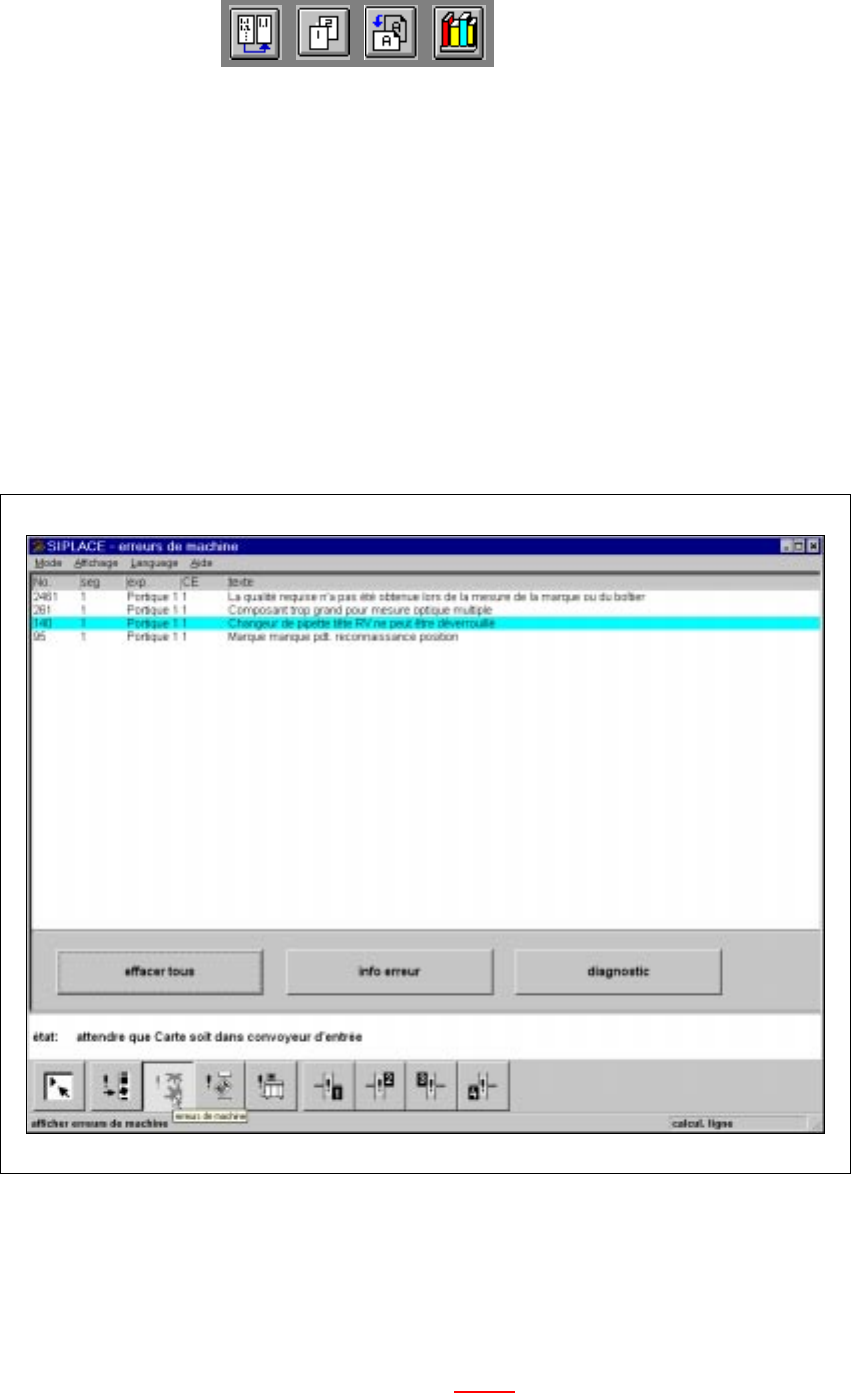

Fig. 4.2 - 3 Interface "erreurs de machine"
4.2.4.1 Signification des articles rangés dans le tableau "erreurs de machine"
– No.
Code de l’erreur survenue
– seg
Numéro de la buse (consulter également alinéa 4.2.2.1
)
4 Fonctions de report Manuel d’utilisation HS-50
4.2 Affichage des erreurs Version du logiciel SR.501.xx Edition 12/99 FR
142
t IIt
– exp.
Appellation abrégée du transmetteur de l’erreur
(par ex. "MC1", lorsqu’une erreur est survenue sur le portique 1)
– CE
Compteur d’erreurs (consulter également alinéa 4.2.2.1
)
– texte
Description de l’erreur
4.2.5 Interface "Erreur de convoyeur"
4
Fig. 4.2 - 4 Interface "erreur de convoyeur"
4.2.5.1 Signification des articles rangés dans le tableau "erreur de convoyeur"
– No.
Code de l’erreur survenue
– convoy.
Y est affiché le code du convoyeur, sur lequel l’erreur est survenue.
1 = Convoyeur 1 (convoyeur standard ou piste droite d’un convoyeur double)
2 = Convoyeur 2 (piste gauche d’un convoyeur double)
