Overview 第 1 章 . Overview 1-1 1.1. 1.1.1. SM 8mm 带式喂料器 1 18 7 3 17 5 4 10 16 8 15 12 19 2 1 1 6 9 13 14 1: Swing Lever 2: Location Flange 3: Locker 4: Ratchet 5: Sprocket 6: Clamping Roller 7: Shutter 8: Tape Guide 9: …
SM-Series
Cover（顶盖）注意事项
供给气源时的注意事项
污染（含有灰尘，油分，水分）的气源供给到喂料器或喂料器有关部位时，会
导致喂料器无法正常运转，对喂料器使用产生恶性影响。
端子注意事项
端子损伤或粘有污质时，会导致喂料器无法正常运转。另外，强制连接其他电
源，可能会损伤喂料器
供给空气时的注意事项
端子注意事项
Serial Number（序列号） Plate （板）注意事项
Serial Number Plate 因错误操作受到损伤或遗失时，给喂料器的维修提高难度。
请注意操作。
vi
Overview
第1章. Overview
1-1
1.1.

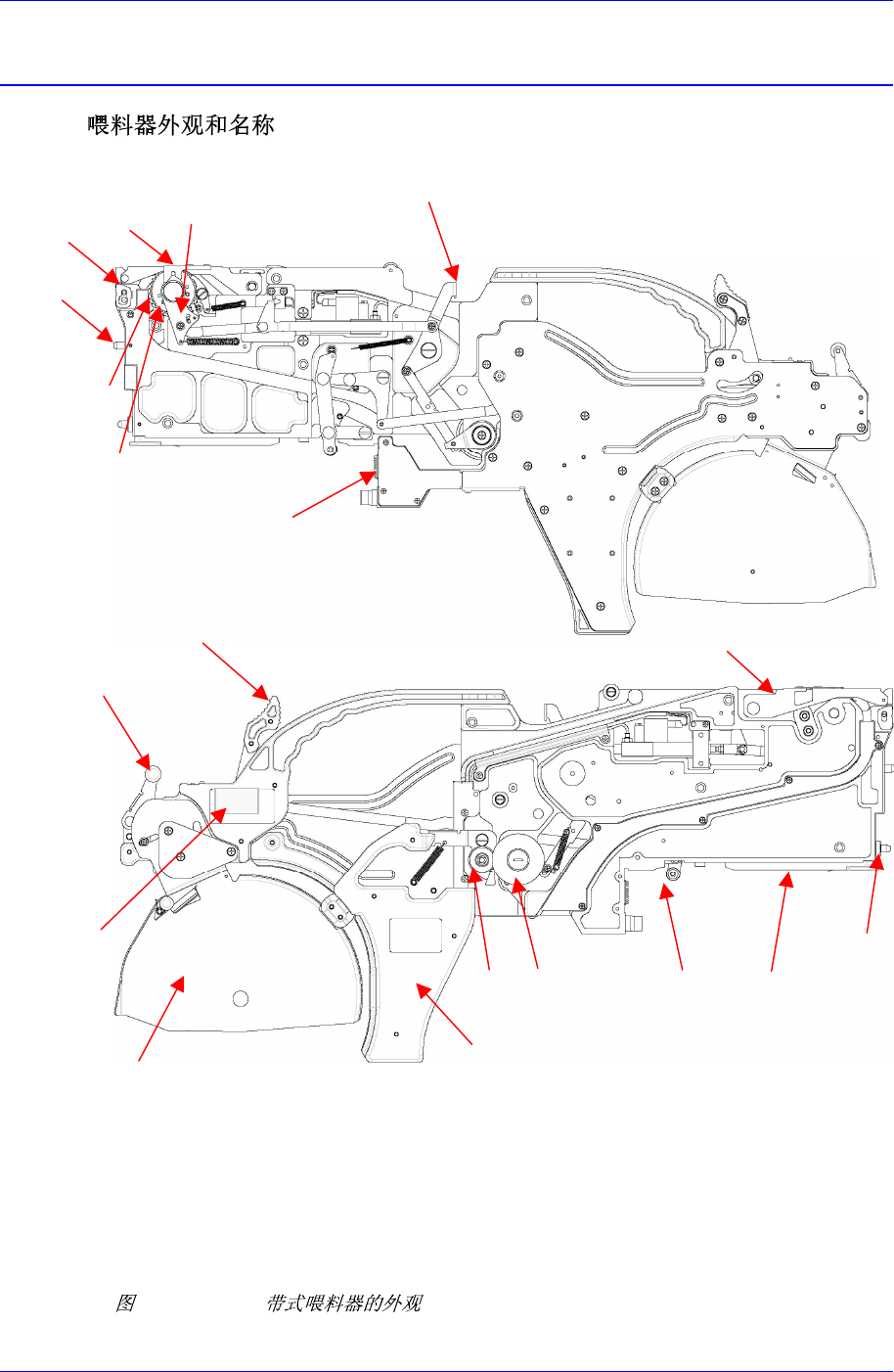

1.1.1. SM 8mm 带式喂料器
1
18
7
3
17
5
4
10
16
8
15
12
19
2
11
6
9
13
14
1: Swing Lever 2: Location Flange 3: Locker 4: Ratchet
5: Sprocket 6: Clamping Roller 7: Shutter 8: Tape Guide
9: Install Guide 10: Probe Pin 11: Drain Gear 12: Forming Gear
13: PCB Cover 14: Reel Hanger 15: Lever BKT2 16: Grip
17: V LOC Pin 18: Pusher Lever 19: Barcode Serial
No.
1-1. SM 8mm
SM-Series

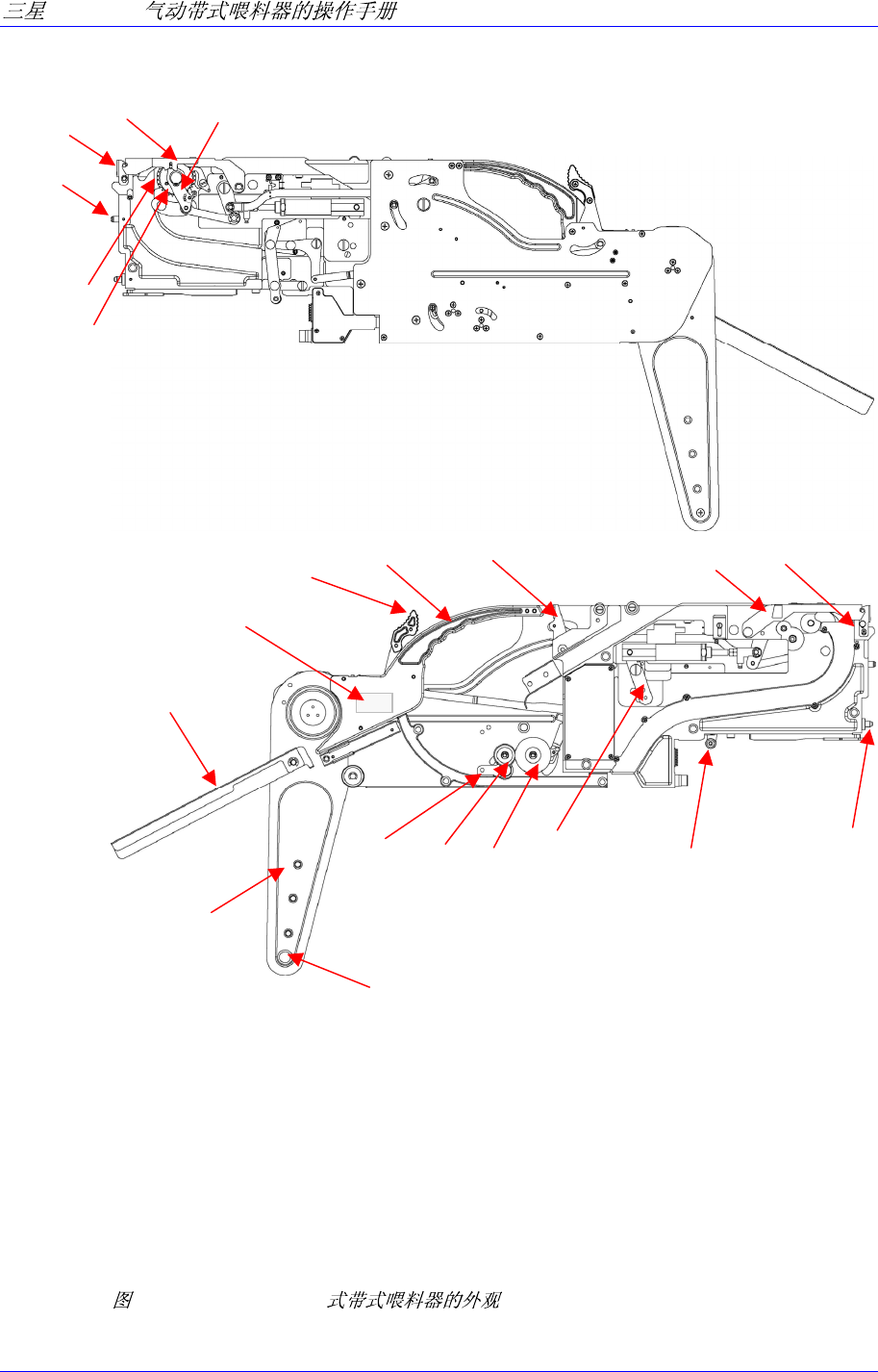

1.1.2. SM 12mm/16mm 带式喂料器
3
19
4
1
16
18
8
5
1: V LOC Pin 2: Tape Guide 3: Shutter 4: Locker
5: Locking Limit 6: Grip 7: Handle 8: Swing Link
9: Lever Shaft1 10: Drain Gear 11: Forming Gear 12: Drain BKT
13: Reel Arm Post 14: Reel Brake 15: Reel Arm Plate 16: Sprocket
17: Location Flange 18: Ratchet 19: Pusher Lever 20:Clamping
Roller
21: Barcode Serial
No.
1-2. SM 12mm/16mm
9
10
11
17
7
2
6
21
14
12
20
15
13
1-2
