SM-Series 1.2.5. 间距与部件对应范围 凹槽（ Embos s ）深度 ‘A ’( 图 1- 7) 不同， 则使用可 能的间距也不同。 详细事项与 本公 司营业部门或 CS 公司 (STS) 或当地代理商咨询。 1-7. A 1.3. SM Z SM 带式喂料器的 Z 轴高度基准面在吸附位置的料带下方（主机架上方）。 因此，在吸附位置 Z 轴高度因部件大小和传送带的厚度取不同值。 卷带导向器 卷带导 机架 1-10
Overview
1-9
1.2.4. 传输间距设置表
○ : 喂料器缸 1 次驱动移送
● : 喂料器缸 2 次驱动移送
- : 规格以外的间距。无法进行设置。
8mm XX-L : 8mm
大卷轴喂料器。
32~56mm-S : 32~56mm S
喂料器
32~44mm-L : 32~44mm L
喂料器
32~56mm-H : 32~56mm Half Pitch
喂料器
1-4.
2mm 4mm 8mm 12mm 16mm 20mm 24mm 28mm 32mm 36mm 40mm 44mm
0603
○ - - - - - - - - - - -
8mm 2P
○ - - - - - - - - - - -
8mm 4P
- ○ - - - - - - - - - -
8mm 4E
- ○ - - - - - - - - - -
8mm 2P-L
○ - - - - - - - - - - -
8mm 4P-L
- ○ - - - - - - - - - -
8mm 4E-L
- ○ - - - - - - - - - -
12mm
- ○ ○ ○ - - - - - - - -
16mm
- ○ ○ ○ ○ - - - - - - -
24mm
- ○ ○ ○ ○ ○ - - - - - -
32mm-S
- ○ ○ ○ ○ ○ - - - - - -
32mm-L
- - - - - ○ ● - ● - ● -
32mm-H
- - - - - - - ● - ● - -
44mm-S
- ○ ○ ○ ○ ○ - - - - - -
44mm-L
- - - - - ○ ● - ● - ● -
44mm-H
- - - - - - - ● - ● - ●
56mm-S
- ○ ○ ○ ○ ○ - - - - - -
56mm
- - - - - ○ ● - ● ● -
56mm-H
- - - - - - - ● - ● - ●
72mm
- ○ ○ ○ ○ ○ ● - ● - ● -
SM-Series

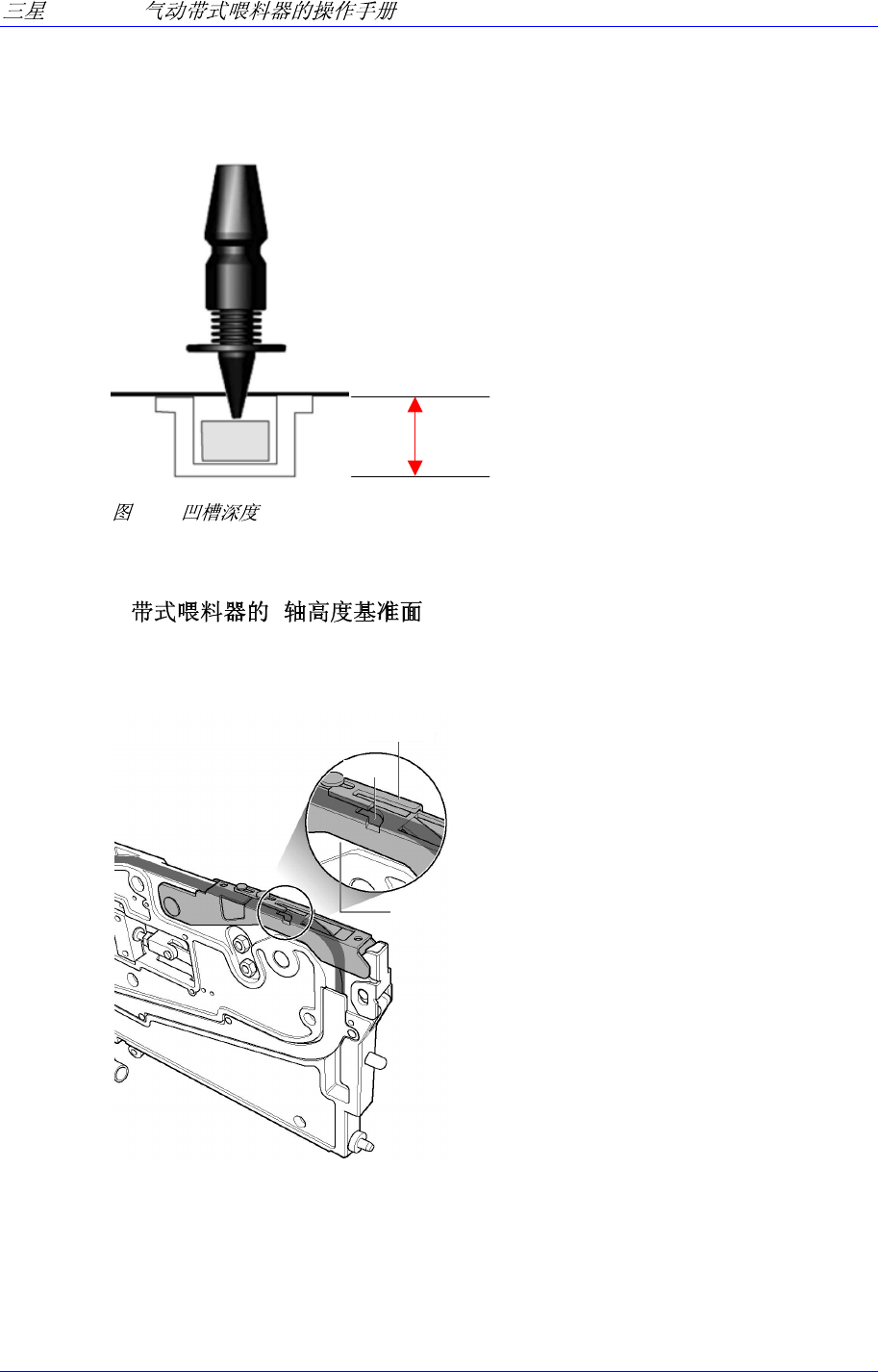

1.2.5. 间距与部件对应范围
凹槽（Emboss）深度‘A’(图 1-7)不同，则使用可能的间距也不同。详细事项与本公
司营业部门或 CS 公司(STS)或当地代理商咨询。
1-7.
A
1.3. SM Z
SM 带式喂料器的 Z 轴高度基准面在吸附位置的料带下方（主机架上方）。
因此，在吸附位置 Z 轴高度因部件大小和传送带的厚度取不同值。
卷带导向器
卷带导
机架
1-10
Overview
1-11
因带式喂料器种类不同，吸附点的 Z 值可取不同值。另外，吸附点的 Z 值也因部
件供给料带种类取不同值，Embossed 喂料器的高度应低于纸带的高度。Embossed
喂料器时，请参照部件料带的规格适当设定吸附点的 Z 值。
Ta
p
e Guide
Z > 0
1.4. IT
1.4.1. NON-IT 功能
探针构成
7
9
11
8
10
1-8. Non-IT Probe Pin Layout
基准面
Z = 0
Paper Tape
Embossed Tape
Z < 0
Frame
