SM-Series

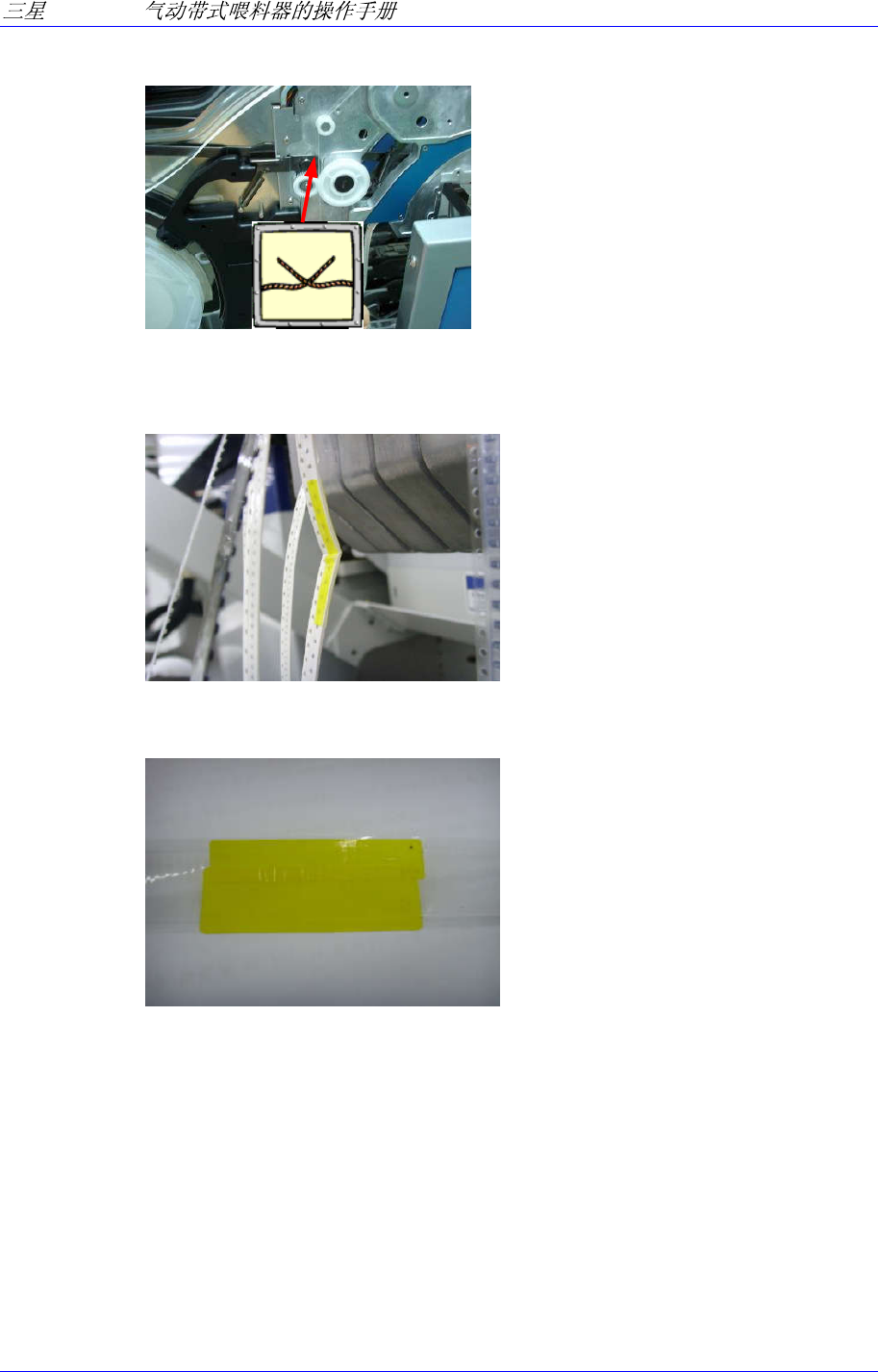

塑料连接时确认是否使用 Samsung Techwin 提供的连接带
塑料连接时, 如果不使用 Samsung Techwin 提供的连接带如图捆绑等方式连接,
则发生 Index error。
Paper Reel 连接时, 不使用连接用 Tip 时
如果不使用连接用 Tip 时, 如上图产生曲折 Paper Reel, 则发生 Index error。
Paper Reel 连接时, 不使用 Samsung Techwin 提供的连接带时
如果不使用 Samsung Techwin 提供连接带，如上图重叠使用带使之塑料加厚,
则发生 Index error。
2-36
第3章. 维修与维护
3-1
3.1.
维护时，应选择干净且安全的场所进行。
操作时设备施加的压力过大，将导致喂料器受损。应避免施
加过大的力量。
操作时应注意防止元件损失或损伤。
操作时注意避免手指等部位伸入其间。
3.1.1. 摩擦部位的润滑
出货时，机构摩擦部位涂上了足够的滑脂。但是下列部位因持续的运动而难以长时
间维持润滑油的湿动状态，这些部位对带式喂料器的动作起着重要作用，必须定期
检查并维持足够的润滑状态。
必 须 除 去 摩 擦 部 位 (Shutter, Ratchet, Take Up Reel,
Sprocket)的污质后涂抹润滑脂。
另外，请随时确认污质的存在与否。
特别地，移送0603等微小部件时因为部件太小无法肉眼确认
，因此请注意确认。
8~16mm 带式喂料器的 链齿轮和 推杆 部位，每周用空气
清洁设备清洁一次。
SM-Series
3.1.1.1. Shutter 部位 (8mm~72mm)

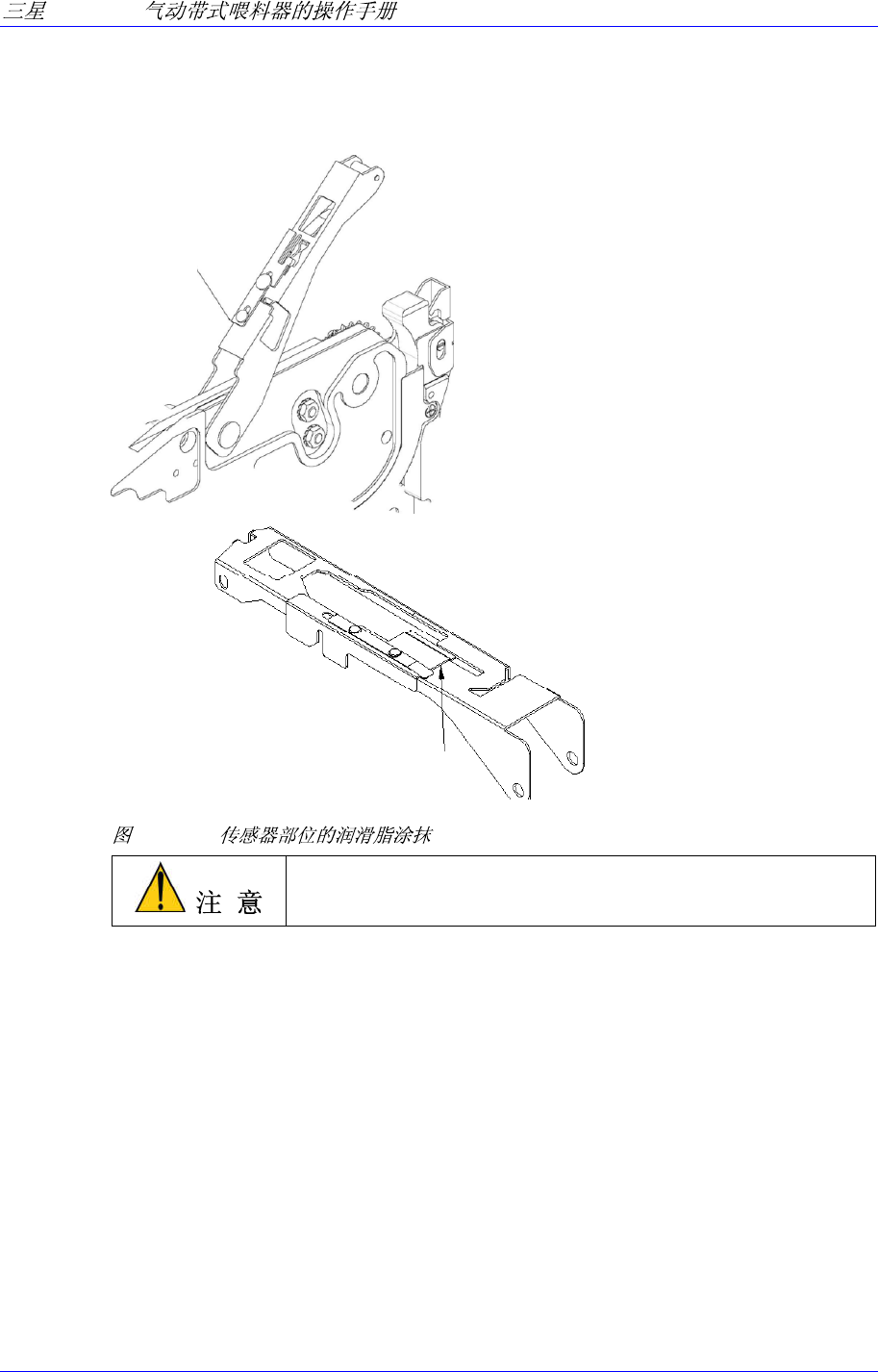

在与卷带导向器接触的面上涂敷滑脂，使其一直能顺畅无阻地前进或后退。 (涂抹
润滑脂时，请涂薄薄一层。)
3-1. 8mm
Shutter 部位
请勿在传感器和部件相接的传感器末端涂抹润滑脂。否则供
给部件时会发生错误。
3.1.1.2. 棘轮(Ratchet)部位 (24mm~72mm)
为了回转24mm,32mm,44mm,56mm,72mm链轮，为确保同链轮组合的棘轮及棘轮爪
，贴片爪的圆滑运动，请确认贴片等污质的解除状态及润滑脂的涂抹状态。
3-2
