SM-Series 盖卷带贴装时 ，如下图所示注意 料带的方向 ，使盖卷带的 贴装面（紧贴于 传输卷带 的面）对准成形齿轮方向。 在 S M 2 4m m, 32 mm , 44 mm , 56 m m, 72 m m 带 式 喂 料器中 ， 把 通过 辊轮 A ,B 的 上盖卷 带 的一端如下图所示卷在收带盘后，维持不松弛状态卷起收带盘。 盖卷带 Remo T ake Up Reel Remo V inyl Ring Fixed T …
2-15
槽 C
槽 A
辊轮 A
辊轮 B
排出齿轮
成形(Forming)齿轮
2-18. (SM 8mm )
盖卷带固定时，
成形(Forming)齿轮
受到弹簧支撑，注意避免手
指伸进成形齿轮与排出齿轮之间。
盖卷带贴装时，如下图所示注意料带的方向，使盖卷带的贴装面（紧贴于传输卷带
的面）对准成形齿轮方向。
在SM 12mm~16mm带式喂料器中，把料带分离插槽中抽出的上盖卷带挂在辊轮A,
B，C，置于排出齿轮与成形齿轮之间。以下要领同SM 8mm 带式喂料器。
辊轮 C
2-19. (SM 12mm~16mm )
SM-Series
盖卷带贴装时，如下图所示注意料带的方向，使盖卷带的贴装面（紧贴于传输卷带
的面）对准成形齿轮方向。

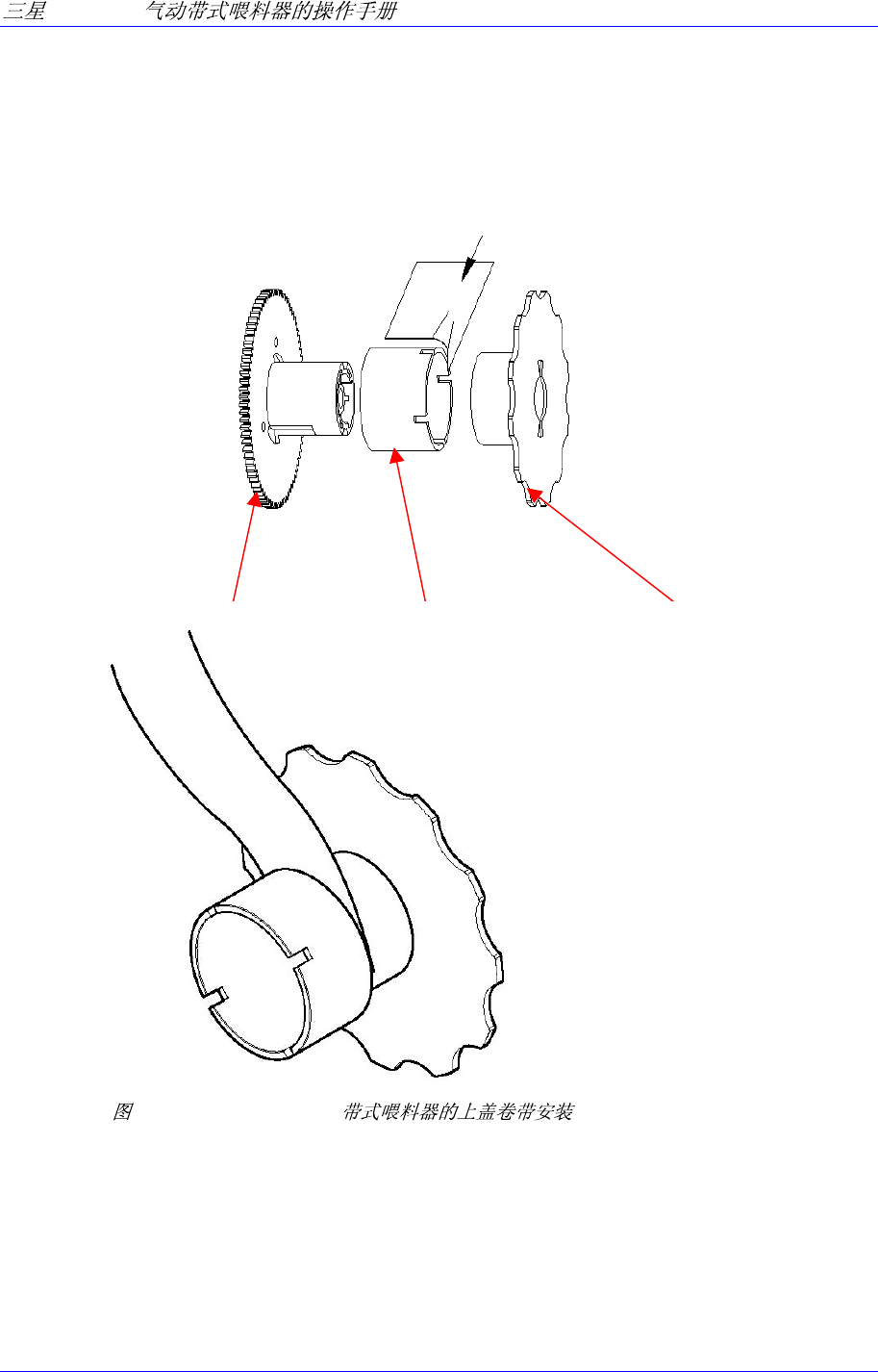

在SM 24mm,32mm,44mm,56mm,72mm带式喂料器中，把通过辊轮A,B的上盖卷带
的一端如下图所示卷在收带盘后，维持不松弛状态卷起收带盘。
盖卷带
Remo Take Up Reel Remo Vinyl Ring
Fixed Take Up Reel
2-20. SM 24mm~72mm

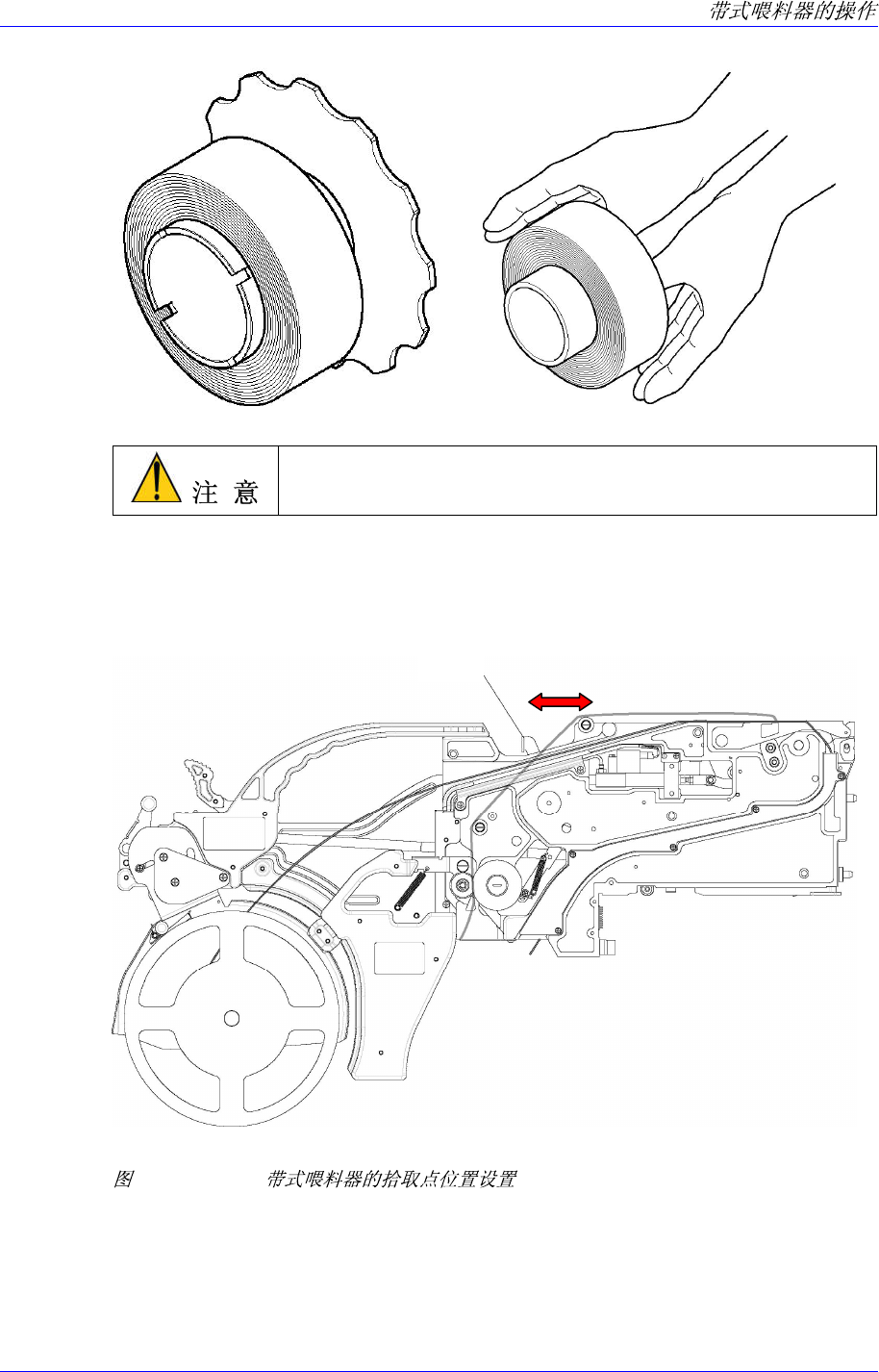

除去盖卷带时，先从固定收带盘（Fixed Take Up Reel）分离 Remo Take Up Reel，
然后从 Remo Take Up Reel 分离卷有带子的 Remo Vinyl Ring 后，两手裹住卷带的
状态下推开 Remo Vinyl Ring 分离卷带。
2-16
2-17
检查上盖卷带是否被卷入卷带导向器下面，并检查元件是否准
确地进入喂料器的拾取位置。
2.1.6. 拾取点位置设置
使用旋臂把卷带移送到拾取位置。
2-21. SM 8mm
旋臂
