3-4. SM
3.1.3. Probe Pin 端子的污质解除
SM 喂料器通过 Probe Pin 与设备进行通信，因此 Probe Pin 必须维持清洁状态。为
了正常操作请每天进行确认。
3-4
3-5
3.2.
3.2.1. 元件的供应不良
元件的立起(tombstone)、翻覆及脱离卷带Pocket等元件供应不良，它的起因基本上
都是shuttle部位的异常。
Shuttle
在贴装料带的状态下如果发生传感器的变形，则会按不住贴片发生部件供给不良。
另外，传感器高度过低，后进时划部件时也会发生部件供给不良。
☞ 基本上，应该转换成shuttle被安装到卷带导向器的部件(sub assembly)状态
Shuttle
Shuttle与卷带导向器运动状态不良(手动方式使shuttle前进或后退时感到阻力时。)
☞ 在shuttle与卷带导向器之间涂抹滑脂即可解除。涂抹滑脂后依然不顺畅时，转
换成卷带导向器上已安装了shuttle的部件(sub assembly)状态。

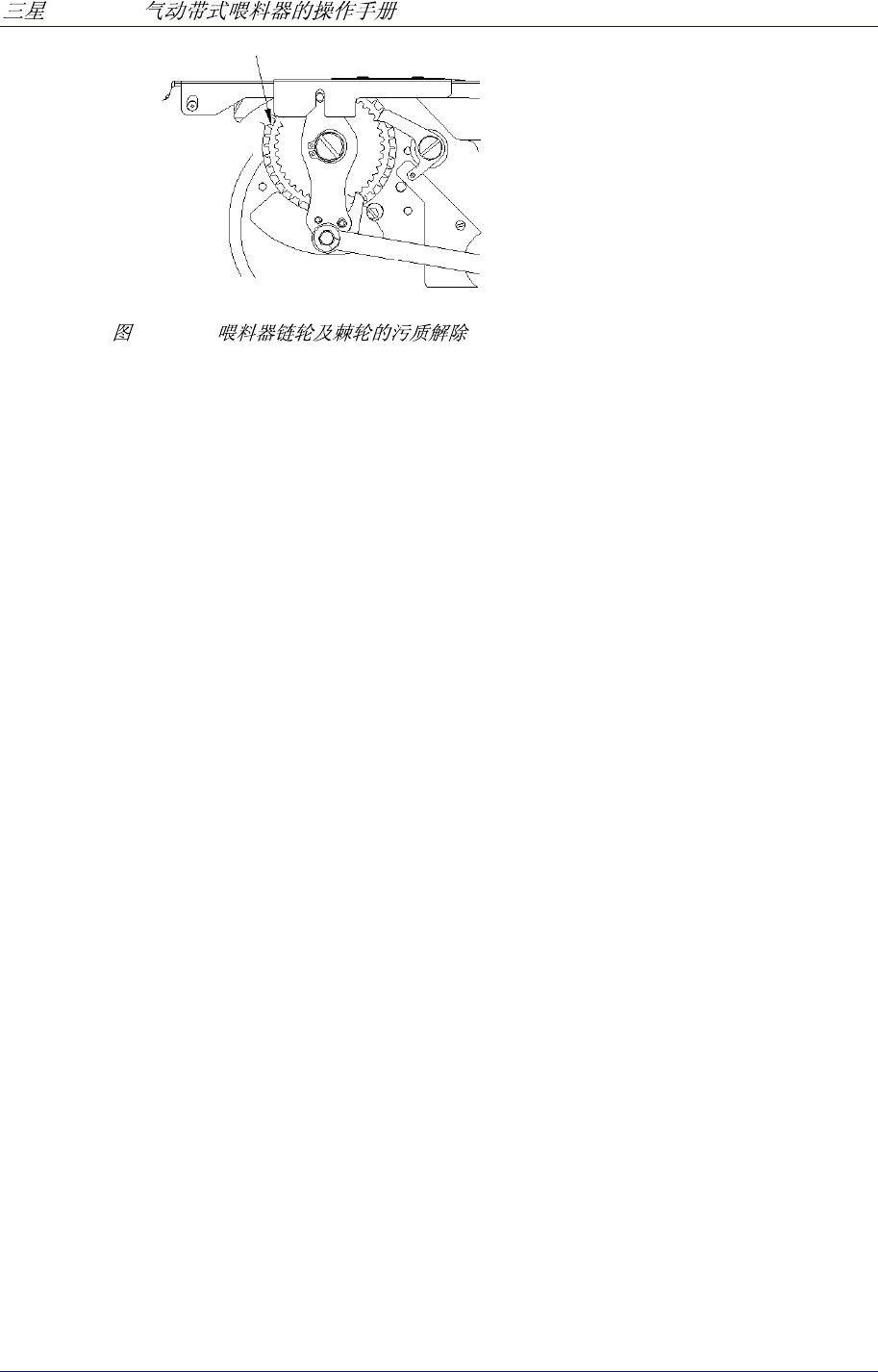

往链轮及Ratchet部位移送不良时，如果残留脱离的部件，则会发生部件供给不良。
☞ 请确认后除去污质。
传输卷带贴装时，如果料带导轨和传输卷带之间存在部件或污质，则会发生部件供
给不良。
☞ 请确认后除去污质。
3.2.2. 间距错误
作业时，无法根据所设置的间距把元件传输到拾取点位置。
Sprocket
由于推进(Pusher)杠杆及制动爪(stop pawl, 安装了偏心轴的部位) 的调节不良，造
成无法准确地执行该动作 (基本上很少见)
☞ 调整偏心销
Sprocket
根据元件供应状态而使脱取 vinyl 的力量过大，造成链轮旋转数超出了指定值。
☞ 调节活塞杆。
发送 12mm 时，使 Rachet Paw 移动 Rachet 齿数 3.5 个为止调整活塞杆。
不可调整或经常偏离调整位置时，请与本公司的 C/S 中心联系。
SM-Series
完成元件供应的传输卷带被Locker夹住而无法排出(尤其是embossing tape)
☞ 按住锁夹限制销（limit pin）充分举起锁夹后。校准夹住的传输卷带，锁夹放
到原位。
3.2.3. 拾取点(Y方向)偏移
Y
确认喂料器基准面是否粘有部件或污质。如果粘有部件或污质，请除去粘有污质或
部件。
3-5. (8mm~72mm)
确认喂料器底座基准面是否粘有部件或污质。如果粘有部件或污质，请除去粘有部
件或污质。
