SM-Series 1.2.3. 适用元件 矩形 CHIP , MELF , TR, SOP , PLCC 等异形元件 ( SM 8mm Emboss T ape 的 T2 是 Max 3.5 mm, B1 是 Max 4.3 5 mm. ) 1-6. Embossed C arrier T ape (8/12mm) 1-8
Overview
1-7

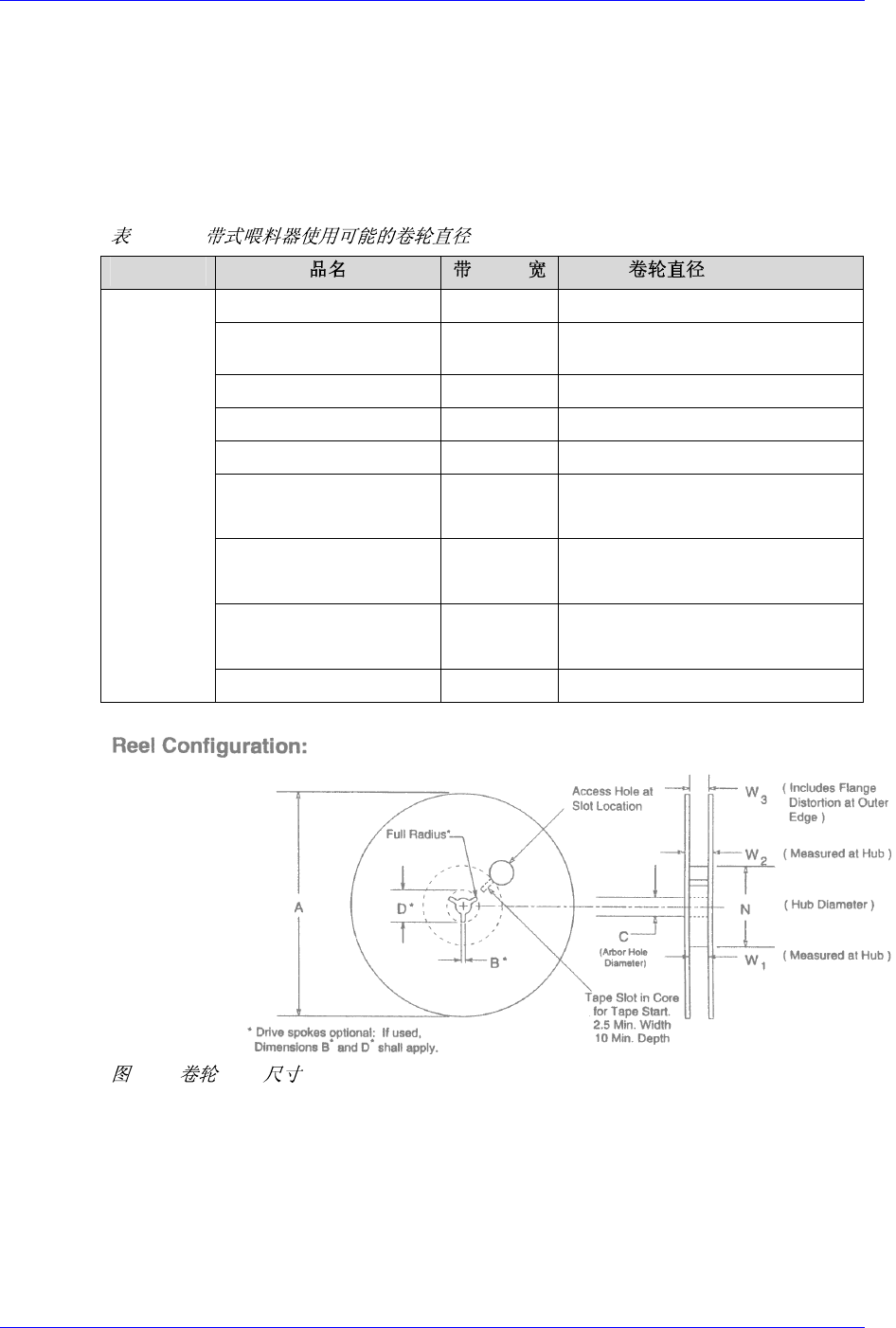

1.2.2. 适用卷轮(Reel)
SM 喂料器可对应的卷轮直径依据下表。此时，SM 8mm带式喂料器卷轮宽度(W2)
在 13.0mm以内。
SM 8mm 大型卷轴(Large Reel) 带式喂料器可以适用于直径330mm的卷轴，在喂
料器座上设置有两个槽沟。
1-3. SM
(Tape) “A”(mm)
SM 8mm Tape Feeder 8
φ178,φ180
SM 8mm Large Reel
Tape Feeder
8
φ178,φ180, φ254,φ330
SM 12mm Tape Feeder 12
φ178,φ180, φ254,φ330,φ380
SM 16mm Tape Feeder 16
φ178,φ180, φ254,φ330,φ380
SM 24mm Tape Feeder 24
φ178,φ180, φ254,φ330,φ380
SM 32mm Tape Feeder
(
包括Half Pitch喂料器
)
32
φ178,φ180, φ254,φ330,φ380
SM 44mm Tape Feeder
(
包括Half Pitch喂料器
)
44
φ178,φ180, φ254,φ330,φ380
SM 56mm Tape Feeder
(
包括Half Pitch喂料器
)
56
φ178,φ180, φ254,φ330,φ380
IT / Non IT
Tape
Feeder
SM 72mm Tape Feeder 72
φ178,φ180, φ254,φ330,φ380
1-5. (Reel)
SM-Series

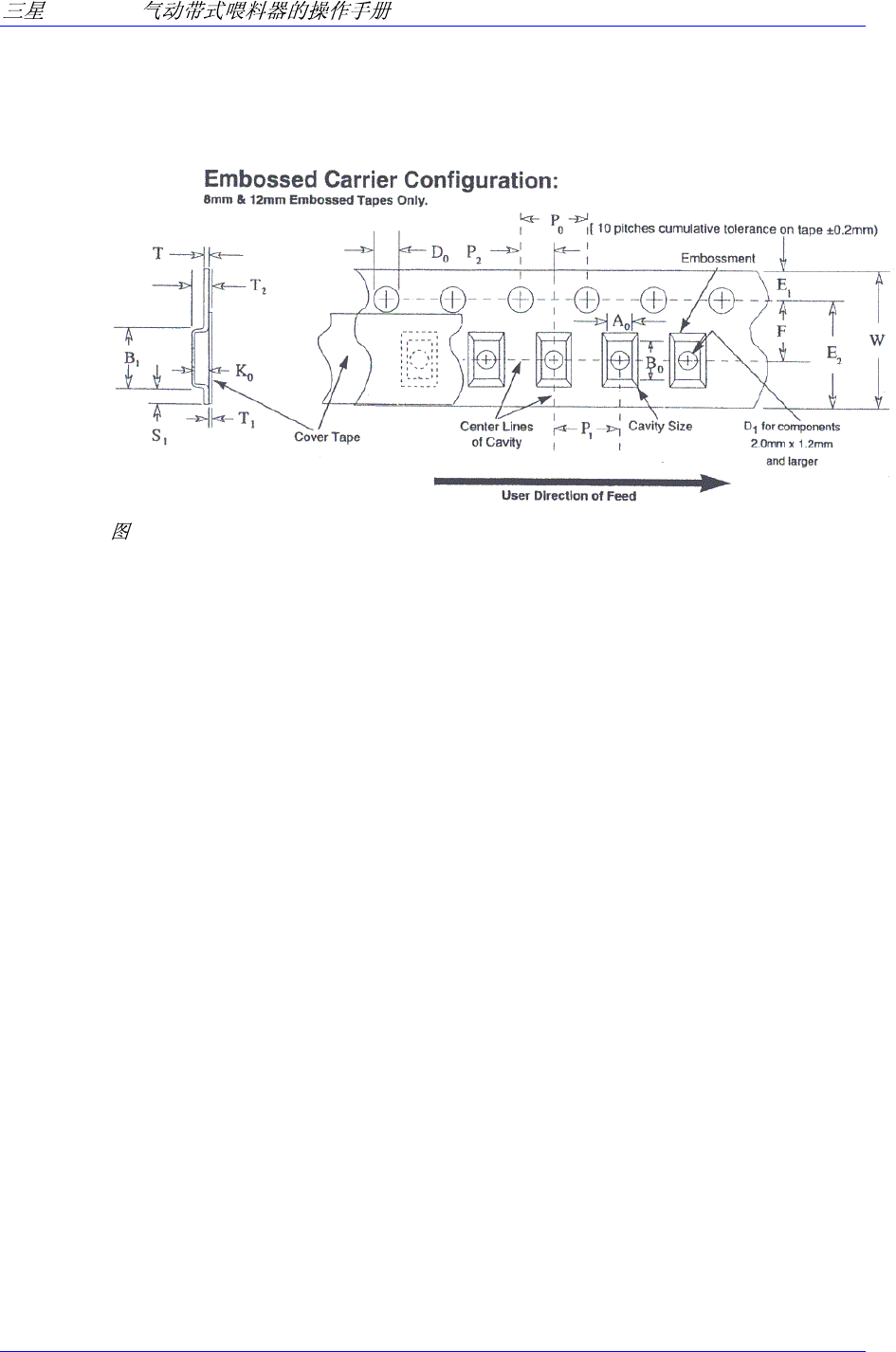

1.2.3. 适用元件
矩形CHIP, MELF, TR, SOP, PLCC等异形元件
(SM 8mm Emboss Tape的 T2是 Max 3.5 mm, B1是 Max 4.35 mm.)
1-6. Embossed Carrier Tape (8/12mm)
1-8
Overview
1-9
1.2.4. 传输间距设置表
○ : 喂料器缸 1 次驱动移送
● : 喂料器缸 2 次驱动移送
- : 规格以外的间距。无法进行设置。
8mm XX-L : 8mm
大卷轴喂料器。
32~56mm-S : 32~56mm S
喂料器
32~44mm-L : 32~44mm L
喂料器
32~56mm-H : 32~56mm Half Pitch
喂料器
1-4.
2mm 4mm 8mm 12mm 16mm 20mm 24mm 28mm 32mm 36mm 40mm 44mm
0603
○ - - - - - - - - - - -
8mm 2P
○ - - - - - - - - - - -
8mm 4P
- ○ - - - - - - - - - -
8mm 4E
- ○ - - - - - - - - - -
8mm 2P-L
○ - - - - - - - - - - -
8mm 4P-L
- ○ - - - - - - - - - -
8mm 4E-L
- ○ - - - - - - - - - -
12mm
- ○ ○ ○ - - - - - - - -
16mm
- ○ ○ ○ ○ - - - - - - -
24mm
- ○ ○ ○ ○ ○ - - - - - -
32mm-S
- ○ ○ ○ ○ ○ - - - - - -
32mm-L
- - - - - ○ ● - ● - ● -
32mm-H
- - - - - - - ● - ● - -
44mm-S
- ○ ○ ○ ○ ○ - - - - - -
44mm-L
- - - - - ○ ● - ● - ● -
44mm-H
- - - - - - - ● - ● - ●
56mm-S
- ○ ○ ○ ○ ○ - - - - - -
56mm
- - - - - ○ ● - ● ● -
56mm-H
- - - - - - - ● - ● - ●
72mm
- ○ ○ ○ ○ ○ ● - ● - ● -
