SM-Series 12mm~72mm 带式喂料器的卷轮似乎镶嵌于料带卷盘制 动器的 ‘ ㄷ ’ 形槽进行固定 。 2-6. 12mm- 72mm 如下图 所 示制 动器弹 簧的 位置 平时固 定在 A 位置 ， 部件重 量大 的时 候随着 卷 轮旋转 ，发生弹簧下垂的现象。仅在此时请把弹簧固定在 B 位置使用。 2-7. ‘ ㄷ ’ 形槽 B A 2-4
2-3
2.1.2. 卷轮固定
注意卷带方向如下图所示固定卷轮。 8mm带式喂料器使用料带卷盘制动器固定卷
轮。
2-4.
8mm
2-5. 8mm
8mm 大卷轴带式喂料器可以安装直径为 330mm 的卷轴。
用卷轴制动器固定卷轴时 ， 必须按照上面图示将卷轴的内翼安装在卷轴制动器的
‘ㄷ’ 型槽里，否则会发生移送错误的问题。。
330 mm
‘ㄷ’ 形槽
SM-Series
12mm~72mm 带式喂料器的卷轮似乎镶嵌于料带卷盘制动器的 ‘ㄷ’形槽进行固定
。
2-6. 12mm-72mm
如下图所示制动器弹簧的位置平时固定在A位置，部件重量大的时候随着卷轮旋转
，发生弹簧下垂的现象。仅在此时请把弹簧固定在B位置使用。
2-7.
‘ㄷ’ 形槽
B
A
2-4
2-5
8mm
卷轴套被设计安装在大卷轴带式喂料器底座的两个槽沟里。
如果大型卷轴的宽度不到 13.0mm 时，将大卷轴套盖 1 换成套盖 2，在喂料器底座
上安装相应的喂料器时，只占一个槽沟。
但是当使用套盖 2 时，喂料器的移送会不太顺畅，所以尽量不要使用。

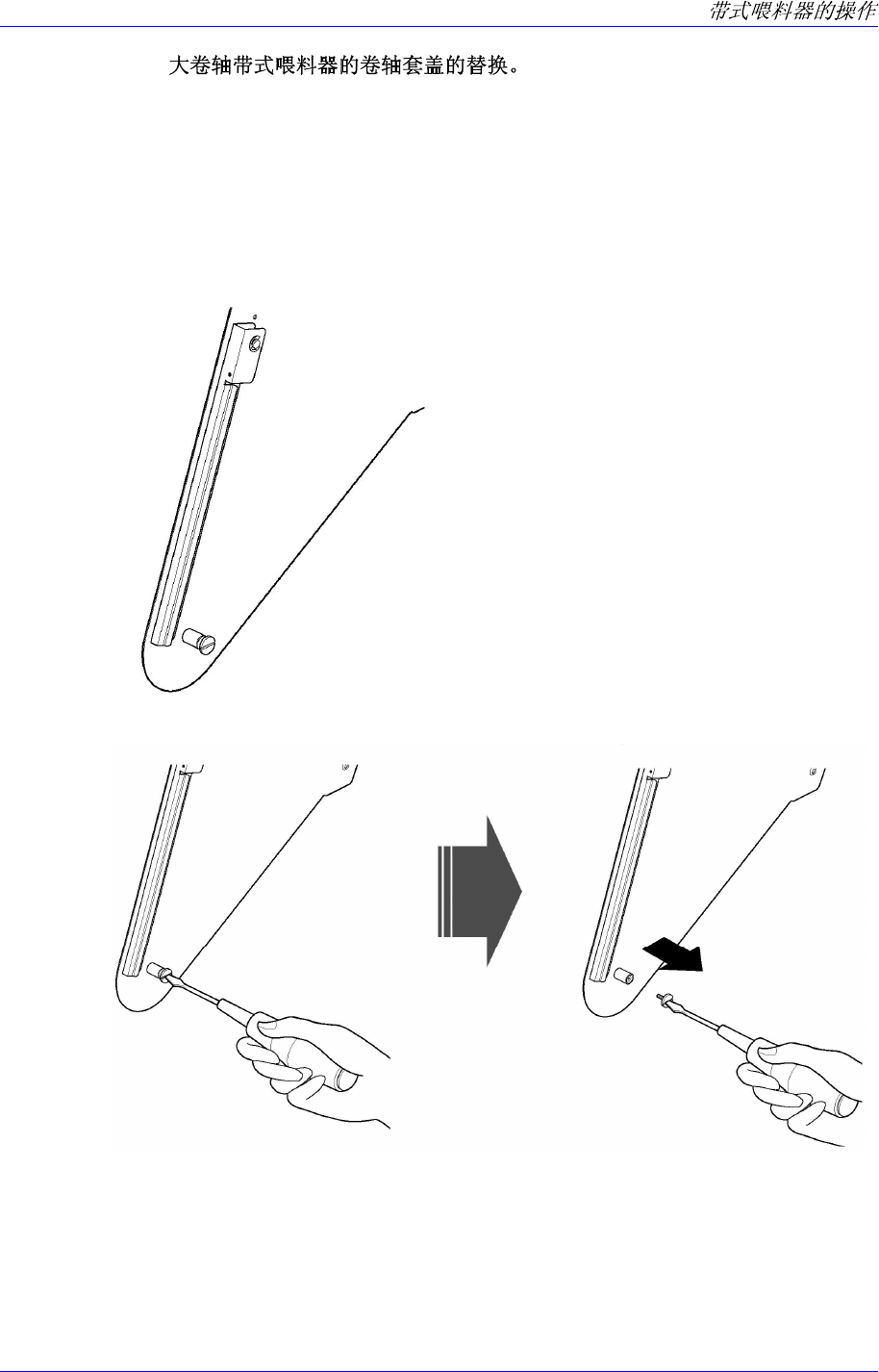

将大卷轴套盖 1 换成大卷轴套盖 2 的方法如下图所示。如果将大卷轴套盖 2 换成大
卷轴套盖 1，请按照相反顺序操作。
在大卷轴喂料器的卷轴套上安装盖的状态。(工厂出货时)
用“-”字形螺丝刀将卷轴套上安装的套改 1 拆下。
