SM-Series 2.3. 将喂料器对准 喂料器底座对应的 插槽，维持 喂料器主机架 下方的安装滑槽 正确进入 底座插槽推进 喂料器。此时，位 于喂料器前 面下方的喂料 器定位销和喂料 器底座垂 直板相接时，推进把手，把喂料器固定在喂料器底座上。 进 行 喂 料器 的安 装 作业 时 ， 如 果在 没有 确 定 设 备是 否 处 于 停止 状 态 (Id le 状 态 ) 的 情 形下 下 执 行 ，可 能 引起 严 重 伤 害。 执…
2-21

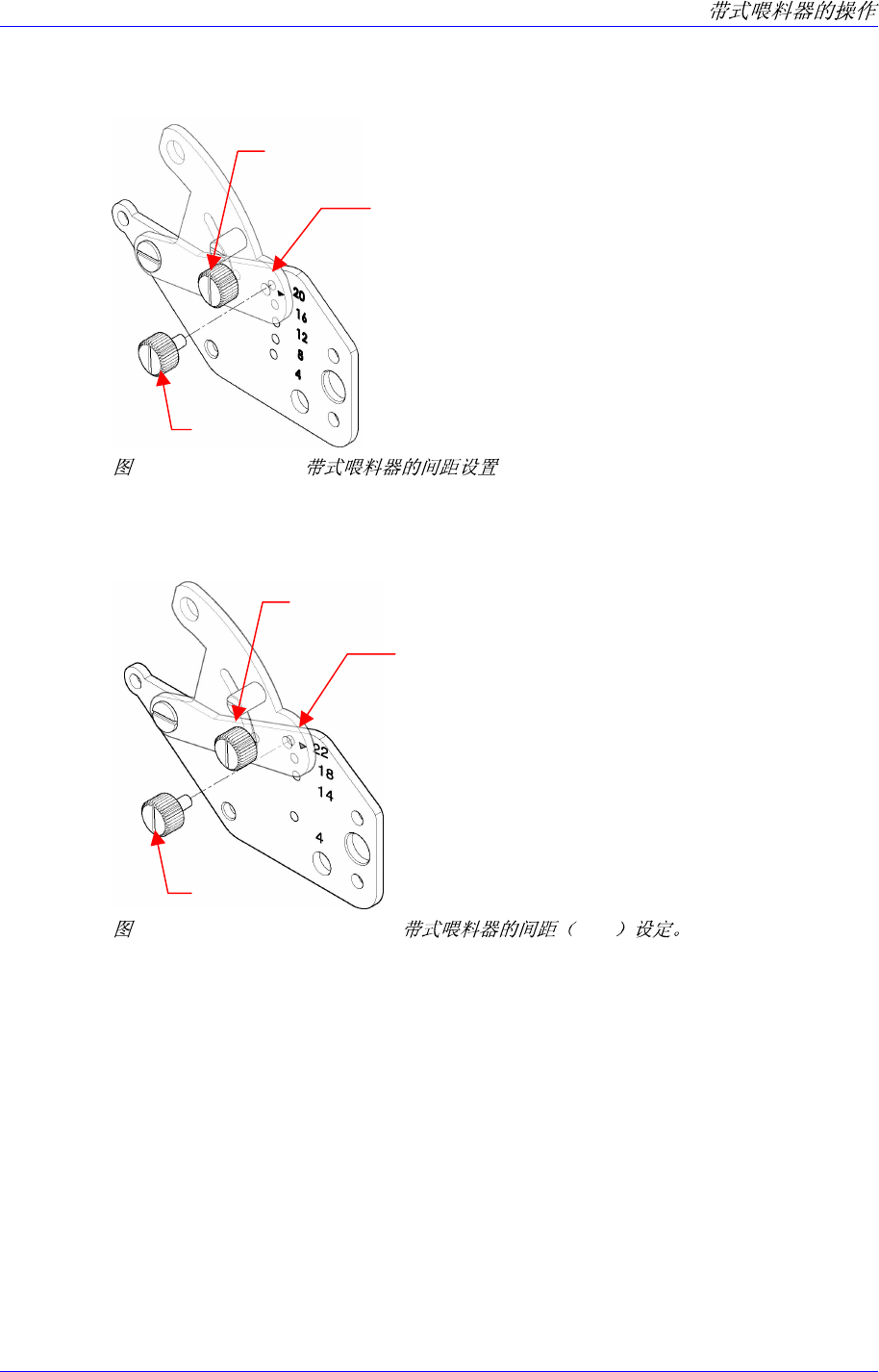

转换方法如下图所示使用主机架上一处的调整螺钉(螺丝 A,B)设置在间距调整板。
2-25. SM 24~72mm
使用一字形螺丝刀解开一点螺丝 A，完全分离螺丝 B 后，握住手把设置所要求的
间距。 (
▶
与 4,8,12,16,20 一致)。然后，再连接螺丝 B 后固定螺丝 A。
2-26. SM 24~56mm half pitch pitch
使用一字形螺丝刀解开一点螺丝 A，完全分离螺丝 B 后，握住手把设置所要求的
间距。 (
▶
与 4, 14, 18, 22 一致)。然后，再连接螺丝 B 后固定螺丝 A。
螺丝 A
手把
螺丝 B
螺丝 A
手把
螺丝 B
SM-Series
2.3.
将喂料器对准喂料器底座对应的插槽，维持喂料器主机架下方的安装滑槽正确进入
底座插槽推进喂料器。此时，位于喂料器前面下方的喂料器定位销和喂料器底座垂
直板相接时，推进把手，把喂料器固定在喂料器底座上。
进行喂料器的安装作业时，如果在没有确定设备是否处于
停止状态(Idle状态)的情形下下执行，可能引起严重伤害。
执行安装与调试作业之前，务必确认设备是否处于停止状
态(Idle状态)。
搬运大型喂料器时，因其重量较大，如果姿势不正确将对
身体造成伤害。
大型喂料器需要两个人以上的人员一起搬运。
运转设备之前，检查喂料器是否正确地安装到了喂料器底
座上。
安装喂料器时，注意避免衣摆等物体进入喂料器与喂料器
底座之间。

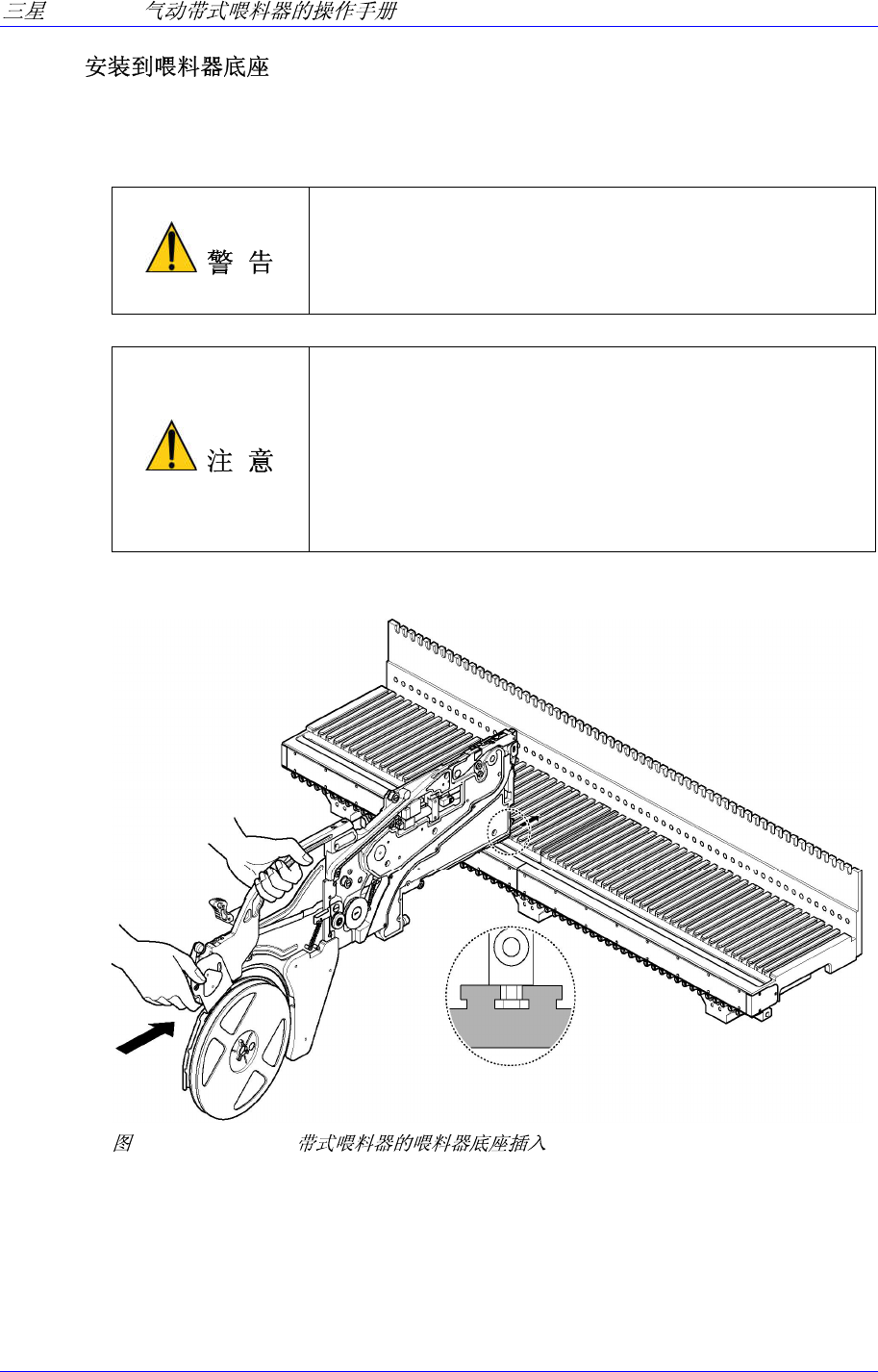

SM 8mm~16mm 喂料器安装在喂料器底座的方法如下。
2-27. 8mm~16mm
喂料器底座插槽各自拥有固有的插槽序号。请确认喂料器底座所要求的插槽序号后
，将SM喂料器插入该插槽，使位于喂料器前方下部的定位销和垂直板相接为止用
适当的力推进喂料器。
SM 喂料器插入喂料器底座时，如上图所示握住手把儿的后方推进SM喂料器。
2-22
2-23
2-28.
8mm,12mm,16mm SM
向前推动把手将喂料器固定在喂料器底座上。此时，请确认喂料器是否牢固地固定
在喂料器底座上。
在喂料器的上方观察时，12mm, 16mm 料带的喂料器定位销位于左侧，因此将喂
料器插入到喂料器底座时请确认插槽序号。
24mm~72mm 喂料器设置在喂料器底座的方法如下。
2-29. SM 24mm~72mm
