SM-Series 1.1.4. 喂料器底座 喂料 器 底 座 的前 面 下端 装 有 喂 料器 基线 板 ，给 S M 喂 料 器 供 给电 源 ， 并 且接 受 输入 及输出信号。 还有喂料器基线板 下方装有与 缝数相同数量 的气接头，给喂 料器提供 空压。 1-4. 气接头 喂料器控制面板 1-4
Overview
1-3

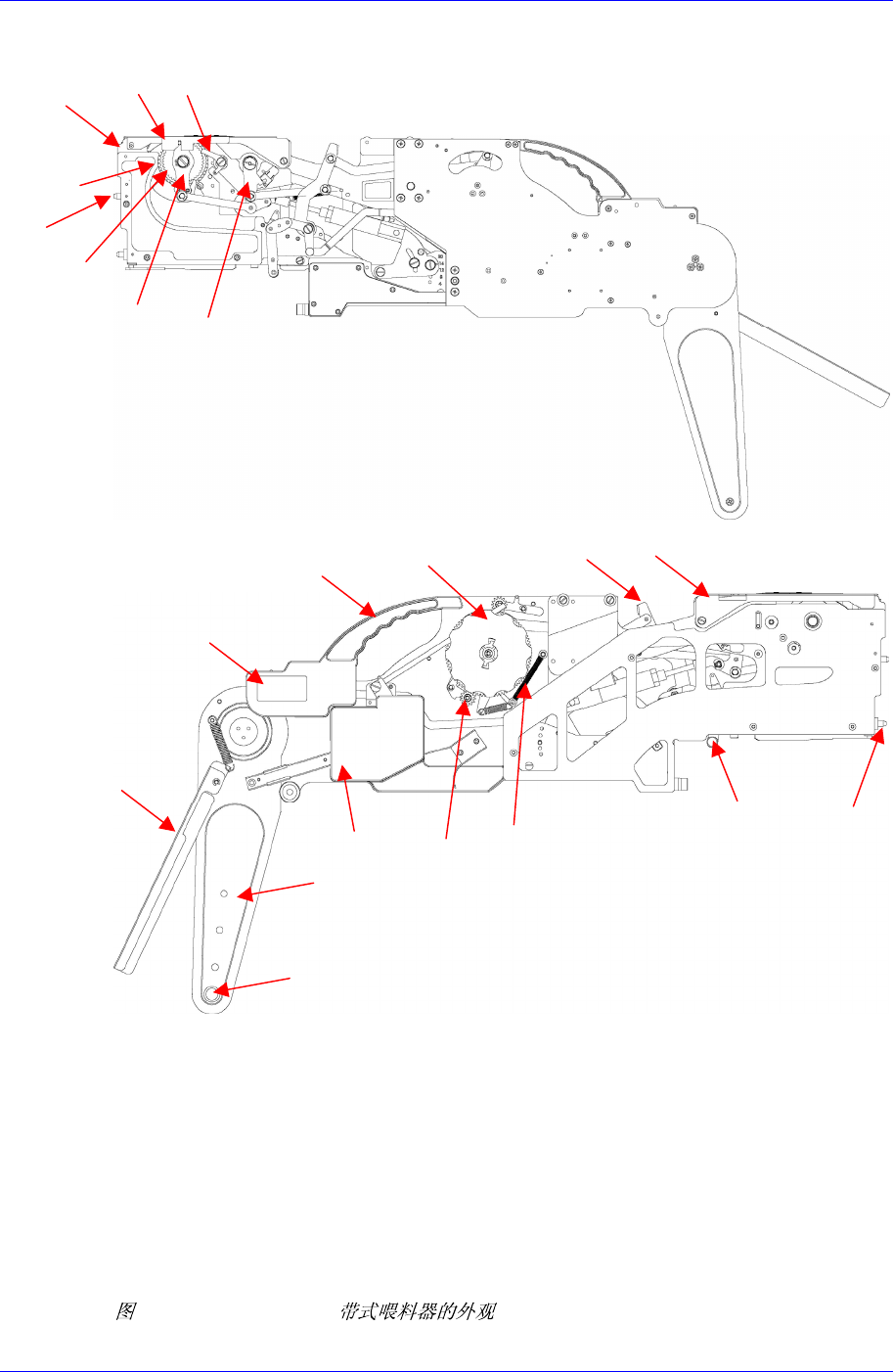

1.1.3. SM 24mm/32mm/44mm/56mm/72mm 带式喂料器
3
9
4
17
5
19
1
16
2
8
18
7
21
14
20
6
11
12
10
15
13
1: V LOC Pin 2: Tape Guide 3: Shutter 4: Locker
5: Sprocket 6: Location Flange 7: Handle 8: Swing Lever
9: Stop Pawl 10: Planet Gear 11: Rewind Spring 12: PCB Cover
13: Reel Arm Post 14: Reel Brake 15: Reel Arm Plate 16: Ratchet
17: Main Lever 18:Fixed Take Up
Reel
19: Pusher Lever 20:Clamping
Roller
21: Barcode Serial
No.
1-3. SM 24mm~72mm
SM-Series

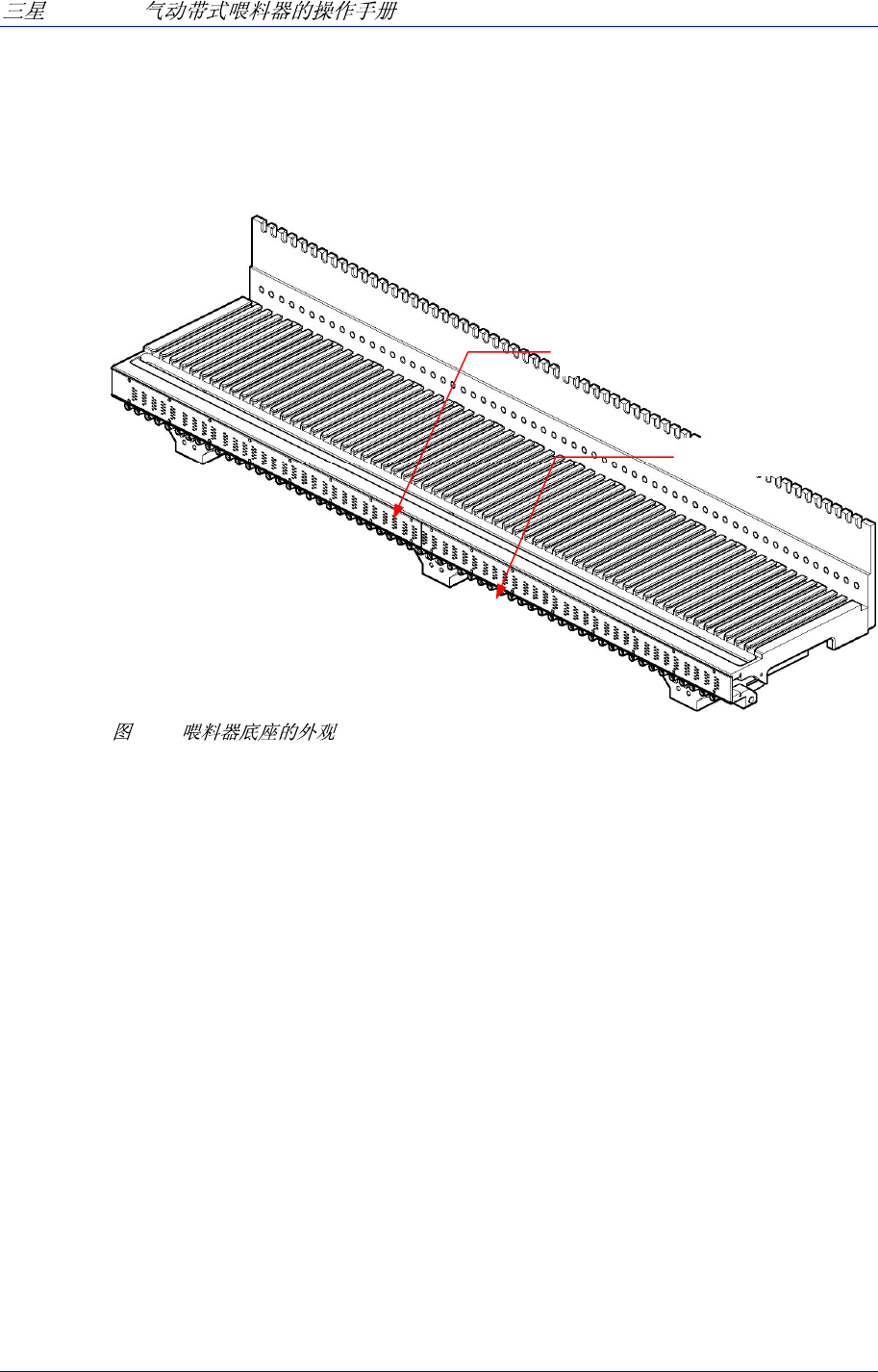

1.1.4. 喂料器底座
喂料器底座的前面下端装有喂料器基线板，给SM喂料器供给电源，并且接受输入
及输出信号。还有喂料器基线板下方装有与缝数相同数量的气接头，给喂料器提供
空压。
1-4.
气接头
喂料器控制面板
1-4
Overview
1-5
1.2. SM
1.2.1. SM带式喂料器种类
1-1. (IT Type)
(mm) (mm)
SM IT 8mm 0603 Tape Feeder 8
只适用于 0603 带式喂料器
SM IT 8mm 2P Tape Feeder 8
适用于 1005带式喂料器和
2mm-pitch Emboss 带式喂料器
SM IT 8mm 4P Tape Feeder 8
只适用于4 mm-pitch带式喂料器
SM IT 8mm 4E Tape Feeder 8
只适用于 4 mm-pitch Emboss
带式喂料器
SM IT 8mm 2P Large Reel Feeder 8
适用于1005 带式喂料器和
2mm-pitch Emboss 大卷轴带式
喂料器
SM IT 8mm 4P Large Reel Feeder 8
适用于 4 mm-pitch Paper 大卷
轴带式喂料器
SM IT 8mm 4E Large Reel Feeder 8
适用于 4 mm-pitch Emboss 大
卷轴带式喂料器
SM IT 12mm Tape Feeder 12 4, 8, 12
SM IT 16mm Tape Feeder 16 4, 8, 12, 16
SM IT 24mm Tape Feeder 24 4, 8, 12, 16, 20
SM IT 32mm S Tape Feeder 32 4, 8, 12, 16, 20
SM IT 32mm L Tape Feeder 32 20, 24, 32
SM IT 32mm Half Pitch Tape Feeder 32 28, 36
SM IT 44mm S Tape Feeder 44 4, 8, 12, 16, 20
SM IT 44mm L Tape Feeder 44 20, 24, 32, 40
SM IT 44mm Half Pitch Tape Feeder 44 28, 36, 44
SM IT 56mm S Tape Feeder 56 4, 8, 12, 16, 20
SM IT 56mm Tape Feeder 56 20, 24, 32, 40
SM IT 56mm Half Pitch Tape Feeder 56 28, 36, 44
IT Tape
Feeder
SM IT 72mm Tape Feeder 72 4, 8, 12, 16, 20, 24, 32, 40
