SM-Series 当 从 传 送 带 的 末 端 到 吸 着 位 置 的 长 度 不 够 时 ， 会 发 生 卷 带 的 问 题 ，所 以设 置 传 送 带 的 最 初 长 度时 要 保 证 在 1 0 0 mm 以上。 上盖卷带 传输卷带 2-10. 2-8

100%1 / 75
2-7
2.1.3. 卷带的安装及排出

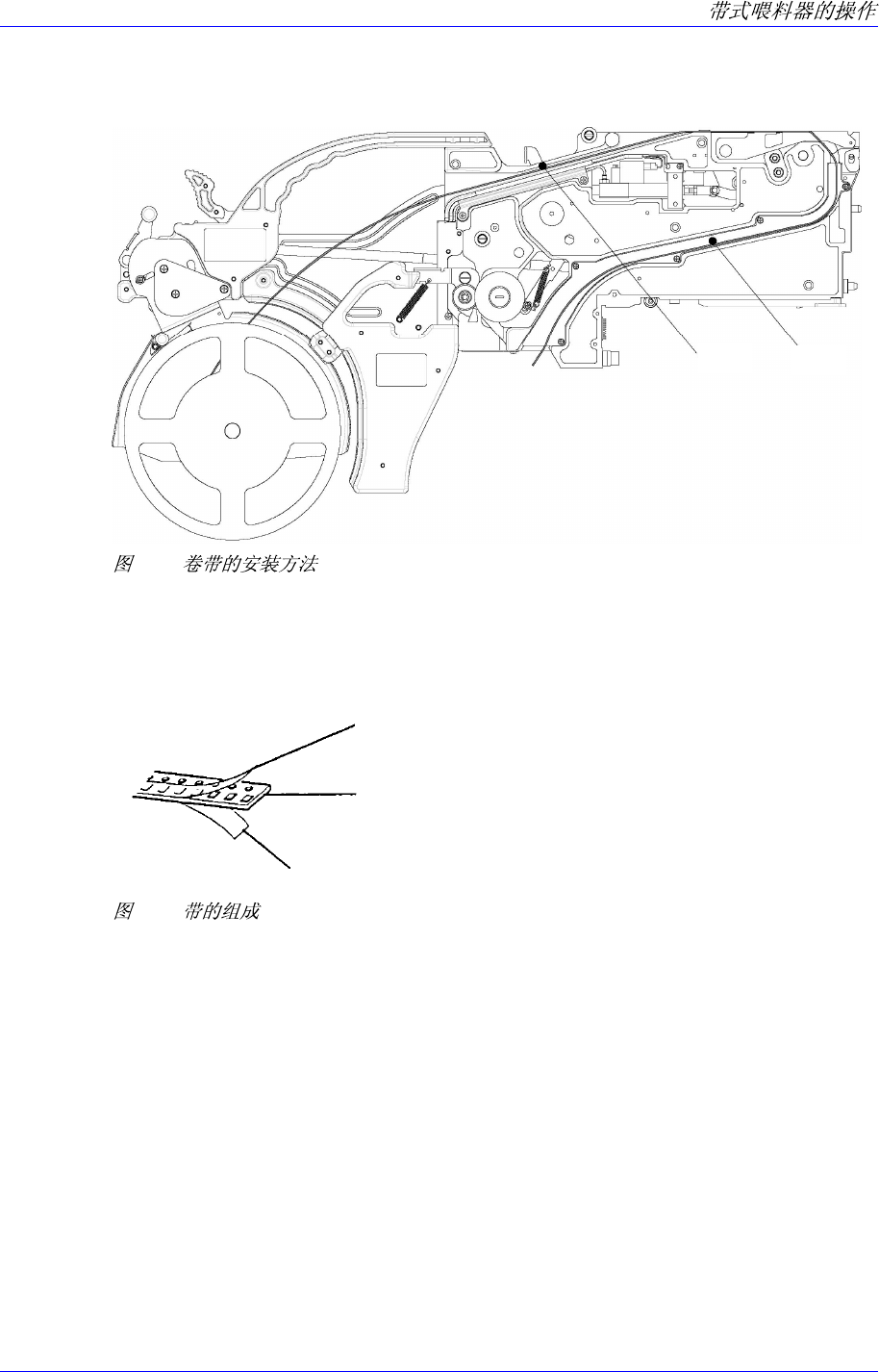

如下图使卷带(Tape)通过槽A。
2-8.
卷带由上盖卷带(top cover tape)、传输卷带(carrier tape)及下盖卷带(bottom cover
tape)等3种卷带组成。一般来说，传输卷带与下盖卷带是不分离的，因此把传输卷
带与下盖卷带合称为传输卷带。
2-9.
上盖卷带和传输卷带如下图所示通过料带导轨槽和主机架后，从料带的末端揭开上
盖卷带35cm，从料带导轨的插槽拔出。
槽 A
槽 C
上盖卷带
传输卷带
下盖卷带
SM-Series

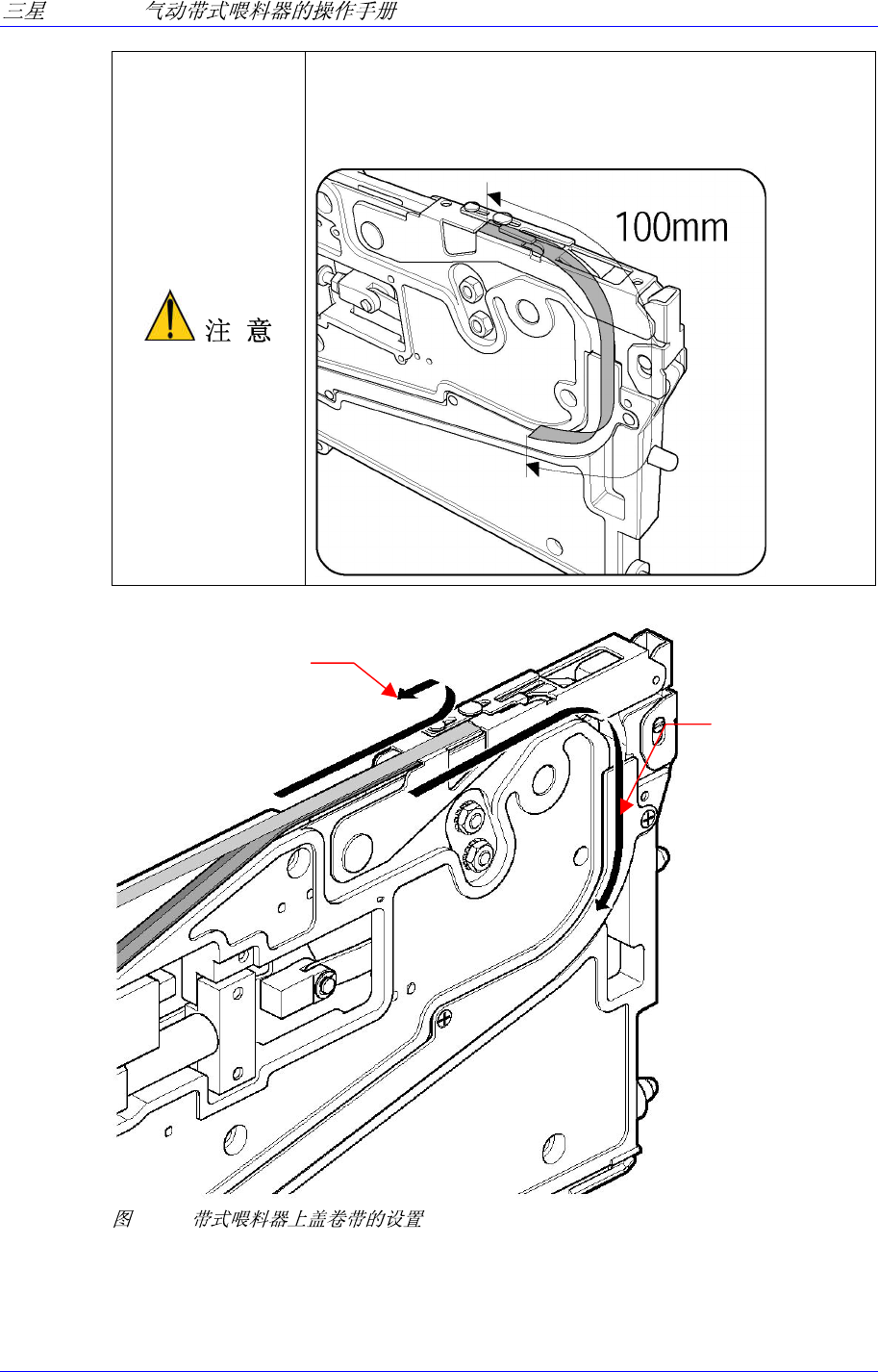

当从传送带的末端到吸着位置的长度不够时，会发生卷带
的问题，所以设置传送带的最初长度时要保证在 100mm
以上。
上盖卷带
传输卷带
2-10.
2-8
2-9
使传送卷带通过槽C。
槽 C
槽 A
2-11. 8mm
2-12. 12-72mm
