2-5 8mm 卷轴套被设计安装在大卷轴带式喂料器底座的两个槽沟里。 如果大型卷轴的宽度不到 13.0mm 时，将大卷轴套盖 1 换 成套盖 2 ，在喂料器底座 上安装相应的喂料器时，只占一个槽沟。 但是当使用套盖 2 时，喂料器的移送会不太顺畅，所以尽量不要使用。 将大卷轴套盖 1 换成大卷 轴套盖 2 的方法如下 图所示。如果将大卷轴套 盖 2 换成大 卷轴套盖 1 ，请按照相反顺序操作。 在大卷轴喂料器的卷轴套上安装盖的状态。 (…
SM-Series
12mm~72mm 带式喂料器的卷轮似乎镶嵌于料带卷盘制动器的 ‘ㄷ’形槽进行固定
。
2-6. 12mm-72mm
如下图所示制动器弹簧的位置平时固定在A位置，部件重量大的时候随着卷轮旋转
，发生弹簧下垂的现象。仅在此时请把弹簧固定在B位置使用。
2-7.
‘ㄷ’ 形槽
B
A
2-4
2-5
8mm
卷轴套被设计安装在大卷轴带式喂料器底座的两个槽沟里。
如果大型卷轴的宽度不到 13.0mm 时，将大卷轴套盖 1 换成套盖 2，在喂料器底座
上安装相应的喂料器时，只占一个槽沟。
但是当使用套盖 2 时，喂料器的移送会不太顺畅，所以尽量不要使用。
将大卷轴套盖 1 换成大卷轴套盖 2 的方法如下图所示。如果将大卷轴套盖 2 换成大
卷轴套盖 1，请按照相反顺序操作。
在大卷轴喂料器的卷轴套上安装盖的状态。(工厂出货时)
用“-”字形螺丝刀将卷轴套上安装的套改 1 拆下。
SM-Series

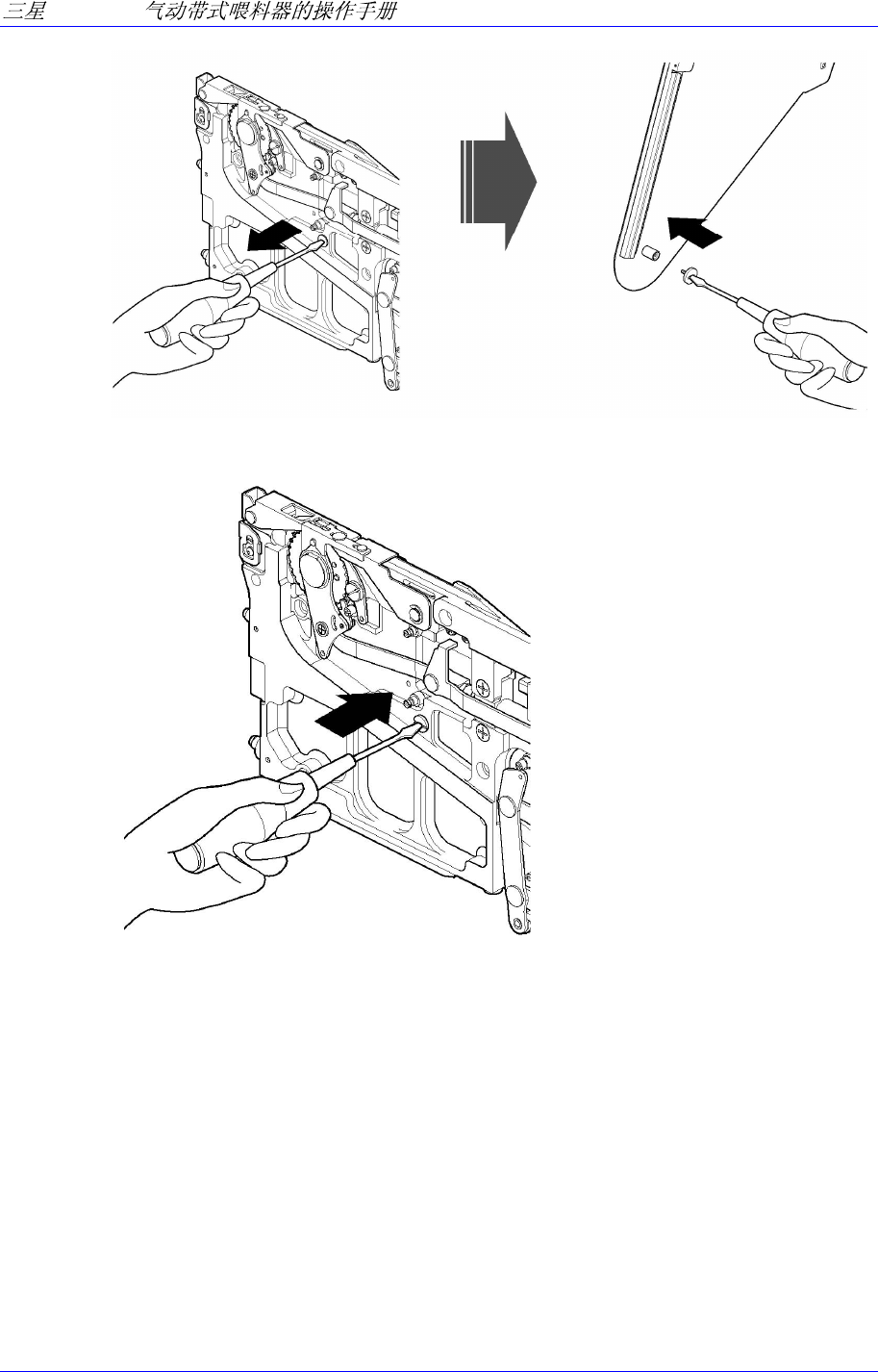

以同样的方法用“-”字形螺丝刀将安装在大卷轴喂料器主框架上的卷轴套盖 2 拆
下，并将套盖 2 固定在卷轴套上。
按照同样的方法将卷轴套盖 1 固定在主框架上。
2-6
