SM-Series 请确 认 喂 料 器底 座 所要 求 的 插 槽序 号后 ， 将 S M 喂料 器 插 入 该插 槽 ， 使 位于 喂 料器 前方下部的定位销和垂直板相接为止用适当的力推进喂料器。 在 喂料 器的 上 方 观 察 时 ， 2 4 m m ~ 72 m m 大 型 喂 料 器 的 喂 料 器 定 位 销 位 于 左 侧 ， 因 此将喂料器插入到喂料器底座时请确认插槽序号。 2-30. SM 24mm~72mm 向前推动…
2-23
2-28.
8mm,12mm,16mm SM

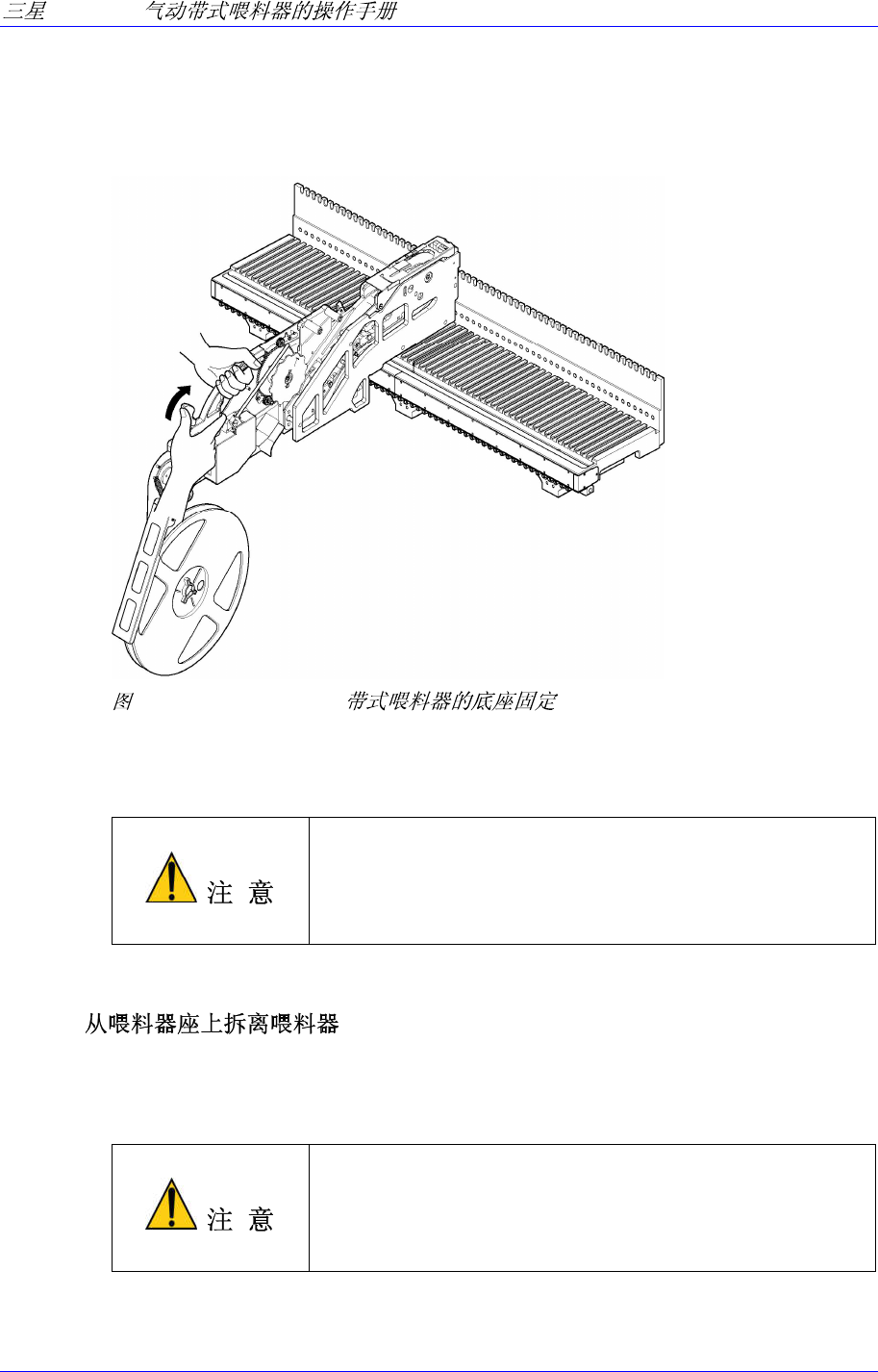

向前推动把手将喂料器固定在喂料器底座上。此时，请确认喂料器是否牢固地固定
在喂料器底座上。
在喂料器的上方观察时，12mm, 16mm 料带的喂料器定位销位于左侧，因此将喂
料器插入到喂料器底座时请确认插槽序号。
24mm~72mm 喂料器设置在喂料器底座的方法如下。
2-29. SM 24mm~72mm
SM-Series

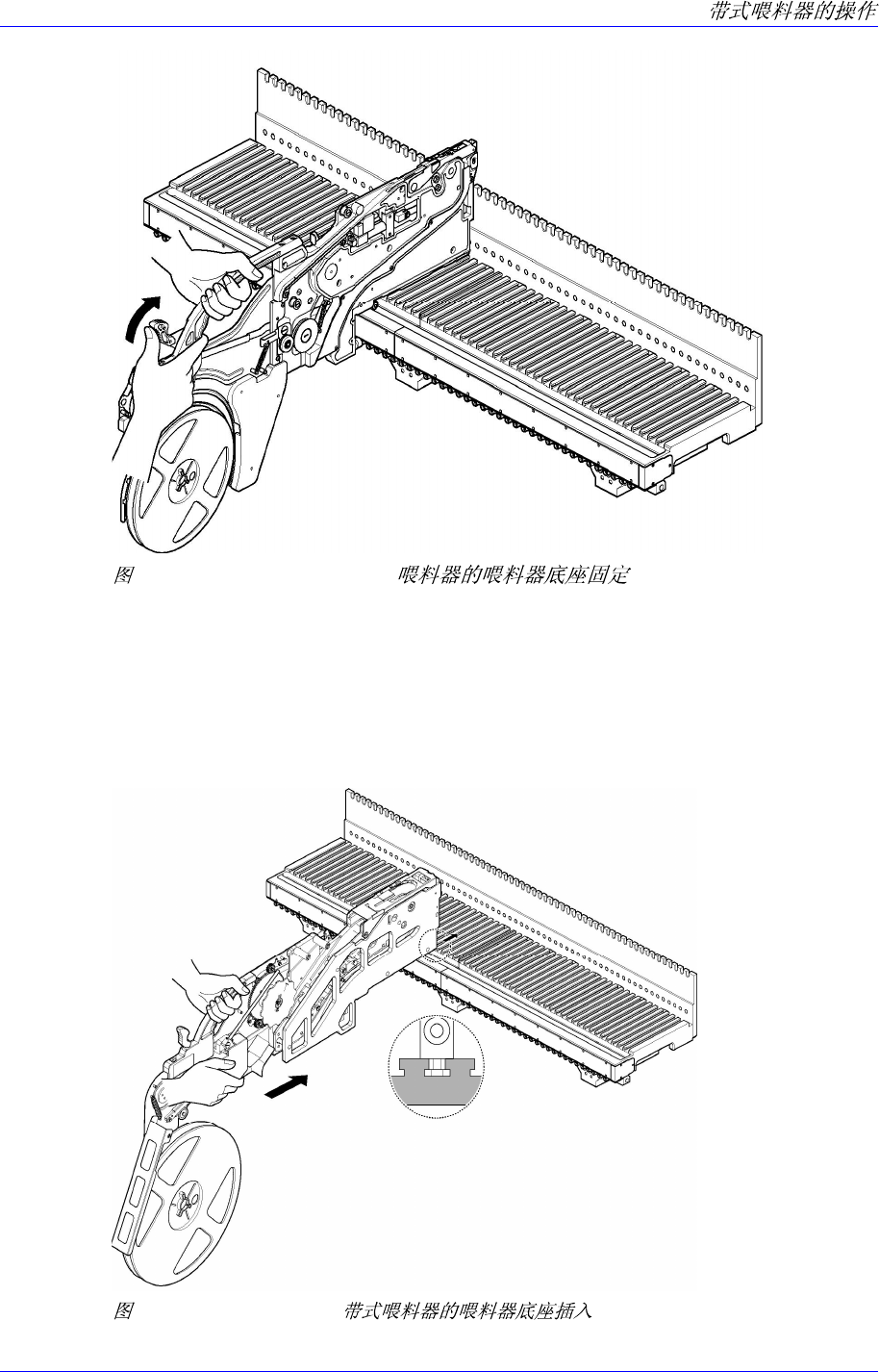

请确认喂料器底座所要求的插槽序号后，将SM喂料器插入该插槽，使位于喂料器
前方下部的定位销和垂直板相接为止用适当的力推进喂料器。
在喂料器的上方观察时，24mm~72mm 大型喂料器的喂料器定位销位于左侧，因
此将喂料器插入到喂料器底座时请确认插槽序号。
2-30.
SM 24mm~72mm
向前推动把手将喂料器固定在喂料器底座上。此时，请确认喂料器是否牢固地固定
在喂料器底座上。
推动把手将SM喂料器固定在喂料器底座时如果把手的移动
不自然，则先停止SM喂料器的固定作业，必须确认喂料器
底座插槽是否粘有污质后，在无异常状态下将SM喂料器固
定在喂料器底座上。
2.4.
为了从喂料器座上拆离喂料器，首先要确认设备是否处于停止状态(idle 状态)。确
认后，向后拉把手(grip)解除喂料器的固定状态，左手握住把柄向后移动喂料器直
至拆离。
将喂料器从喂料器座的槽沟里完全取出时，由于喂料器的
重量会导致喂料器掉下，或者喂料器的向导器，定位锁和
喂料器座的撞击引起变形和破损，所以要注意。
2-24
2-25
2.5.

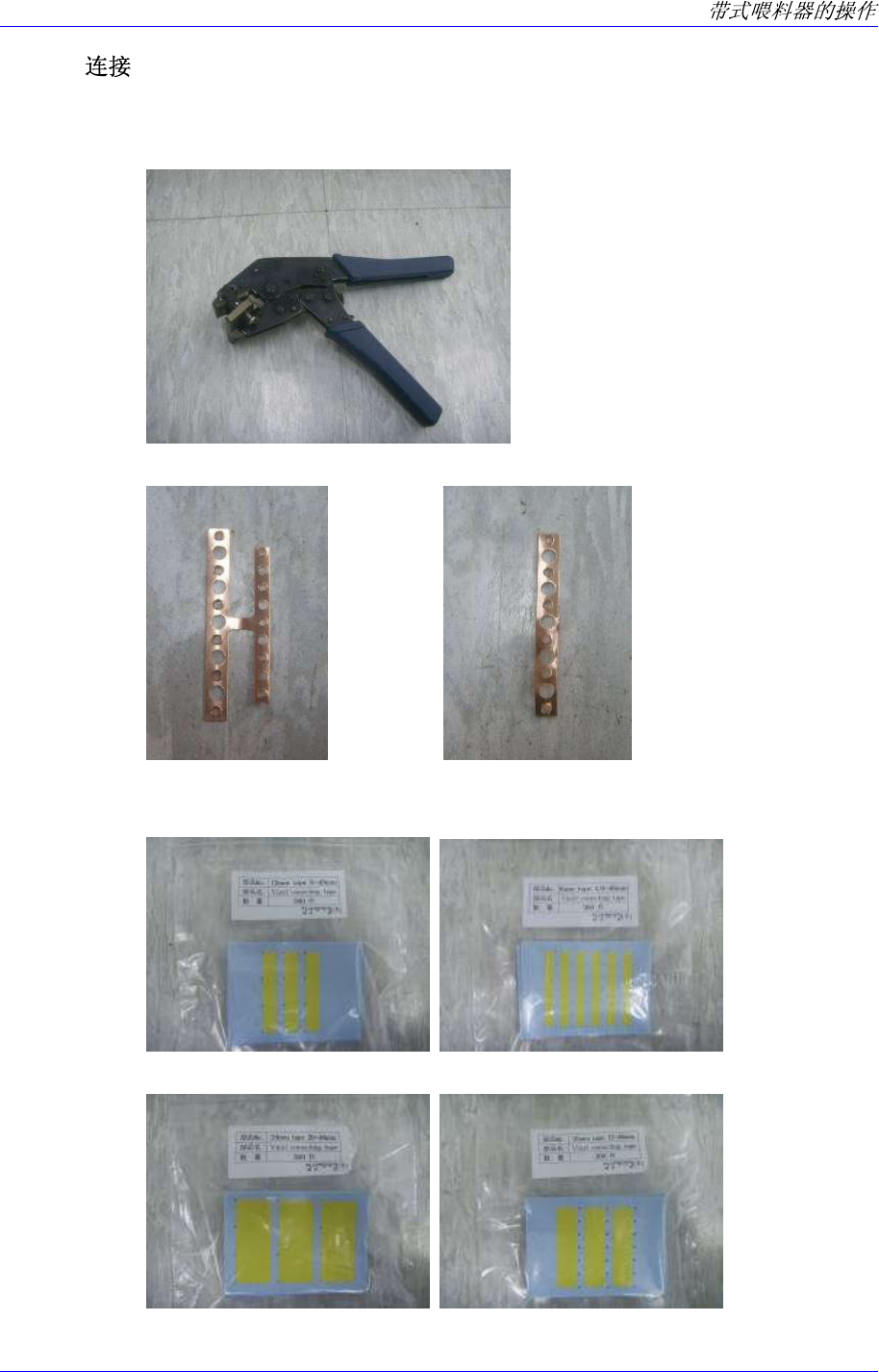

2.5.1. 连接工具的构成
Splicing Tool
连接 Tip
H-型 Tip (Paper Tape 用) I-型 Tip (Emboss Tape 用)
塑料连接带
(8mm 用) (12mm 用)
(16mm 用) (24mm 用)
